符合GOST标准的环形壳弹性联轴器结构设计

　　在冶金输送线、矿山破碎机组、中型风机传动这类存在小幅冲击载荷的工业传动场景里，两轴对中偏差补偿、冲击载荷缓冲一直是传动连接设计的核心痛点，刚性联轴器无法补偿径向、角向与轴向的安装偏差，长期运行容易造成轴端疲劳断裂、轴承过早磨损，而普通弹性套柱销联轴器的缓冲行程有限，在300Nm级中等扭矩工况下的使用寿命往往达不到设计预期，这款带环形弹性壳的联轴器，正是针对这类中等扭矩传动场景的需求完成的结构设计。

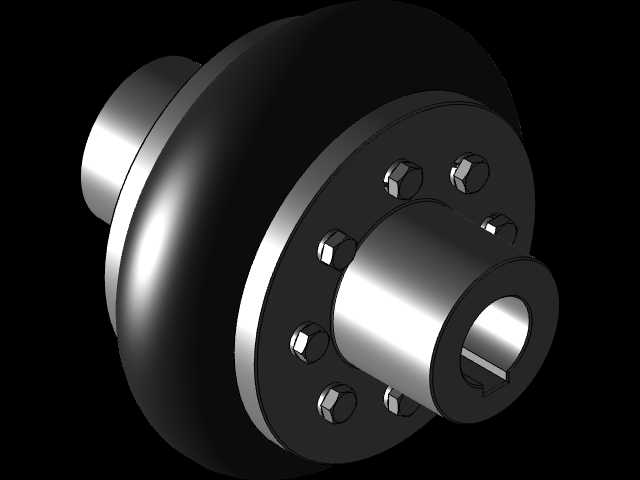

　　从实际传动功能来看，这款联轴器的额定扭矩传输能力为315Nm，适配轴径48mm的动力输出与从动轴连接，核心的缓冲补偿功能完全依靠中间的环形弹性壳体实现，和传统的柱销穿设弹性套的结构不同，环形弹性壳作为整体式弹性元件，通过周向均布的螺栓分别与两端的金属半联轴器紧固连接，当传动系统出现两轴径向偏移时，环形壳可以通过自身的环形结构形变吸收偏移量，角向偏差出现时，弹性壳的环形曲面可以产生均匀的剪切形变，不会出现局部应力集中的问题，轴向窜动时弹性壳的轴向伸缩量也能覆盖常规电机轴的热伸长范围，不需要额外预留过大的安装间隙。

　　设计过程中首先确定的是两端半联轴器的轮毂结构，针对48mm的适配轴径，轮毂内孔设计了标准平键键槽，键槽的位置与深度完全匹配对应轴径的平键传动标准，轮毂的外径与长度按照315Nm扭矩下的剪切强度计算确定，保证在1.5倍过载扭矩下轮毂不会出现开裂、键槽不会出现压溃变形。半联轴器的法兰端面上，周向均匀布置了6个螺栓安装孔，螺栓孔的节圆直径经过反复校核，既要保证螺栓紧固后弹性壳的压紧力均匀，又要避免节圆过小导致弹性壳的有效形变区域被压缩，影响偏差补偿能力。中间的环形弹性壳体采用变厚度曲面设计，和螺栓连接的边缘区域厚度更大，避免螺栓压紧时弹性体被压裂，中间的环形工作段厚度均匀，保证扭矩传递时形变均匀，不会出现局部应力集中导致的弹性体过早老化开裂。

　　安装边界方面，这款联轴器的轴向总长度控制在适配48mm轴径的常规安装空间范围内，两端半联轴器的轮毂长度分别匹配动力端与从动端的轴伸长度，安装时不需要对原有设备的轴伸进行额外加工，只需要将两半联轴器分别通过平键固定在两根轴的轴端，调整好两轴的初始对中精度后，将环形弹性壳贴合在两个法兰端面之间，穿入周向的紧固螺栓并按照对角顺序拧紧到规定扭矩即可完成安装，不需要复杂的专用工装，日常维护时只需要定期检查螺栓的紧固状态、观察弹性壳是否出现裂纹即可，不需要频繁拆解整个传动系统。

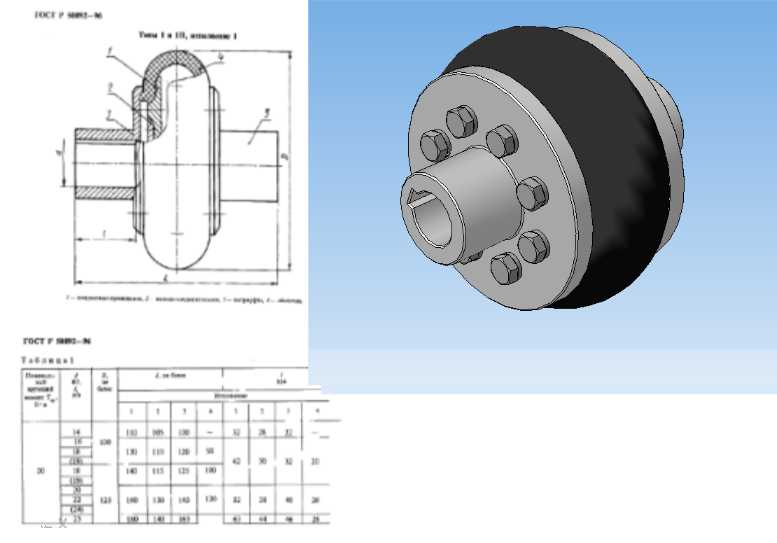

　　从实际工况适配性来看，这款联轴器的环形弹性结构可以有效过滤传动过程中的瞬时冲击载荷，比如破碎机喂料时的瞬时载荷波动、风机启动时的扭矩冲击，都可以通过弹性壳的形变被缓冲，不会直接传递到电机轴或者从动设备的轴承上，能够有效延长整个传动系统的易损件使用寿命。同时整体式的环形弹性壳没有零散的弹性元件，不会出现传统弹性套柱销联轴器运行中弹性套磨损脱落、柱销断裂飞出的问题，运行可靠性更高，适合在连续运行的工业传动场景中使用。设计时还参考了GOST R 50892-96标准中的相关尺寸与性能要求，保证联轴器的安装尺寸、扭矩参数完全符合对应标准的规定，可以直接适配符合该标准的同规格传动系统，不需要进行额外的尺寸修改。
