0201封装贴片陶瓷电容三维结构模型

　　在高密度电子装联的设计场景中，0201封装的贴片陶瓷电容是目前消费类电子、便携通讯设备、微型传感模块里应用占比极高的无源器件，这类超小型表贴元件的三维建模精度，直接影响PCB Layout阶段的干涉检查、SMT产线的钢网开孔设计、以及整机堆叠时的空间避让校验。很多刚接触高速PCB设计的工程师容易忽略这类微型元件的实体建模精度，往往直接调用封装库内的简化丝印框替代实体模型，等到试产阶段才发现电容本体与周边屏蔽罩、结构加强筋、或者邻位高器件产生物理干涉，反而要反复调整板件布局拖慢项目进度。

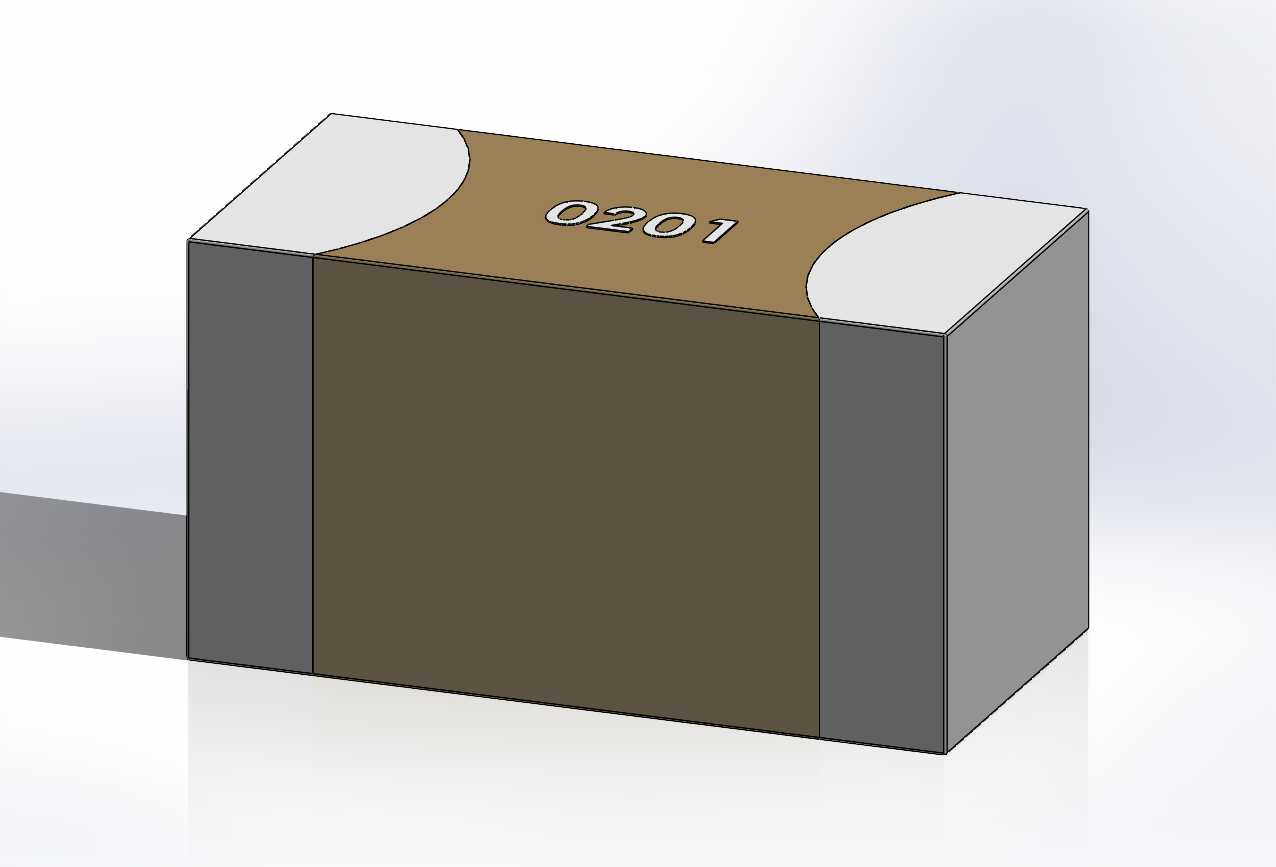

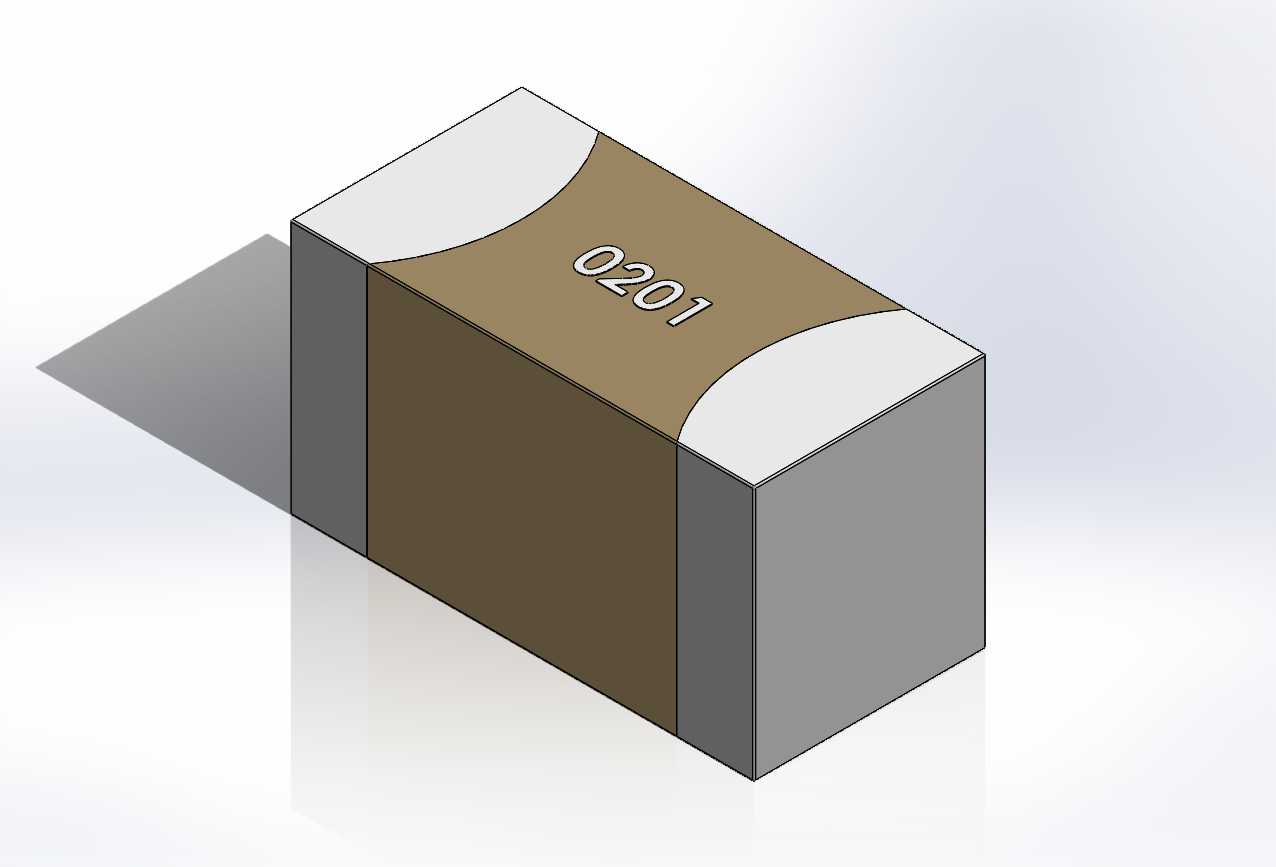

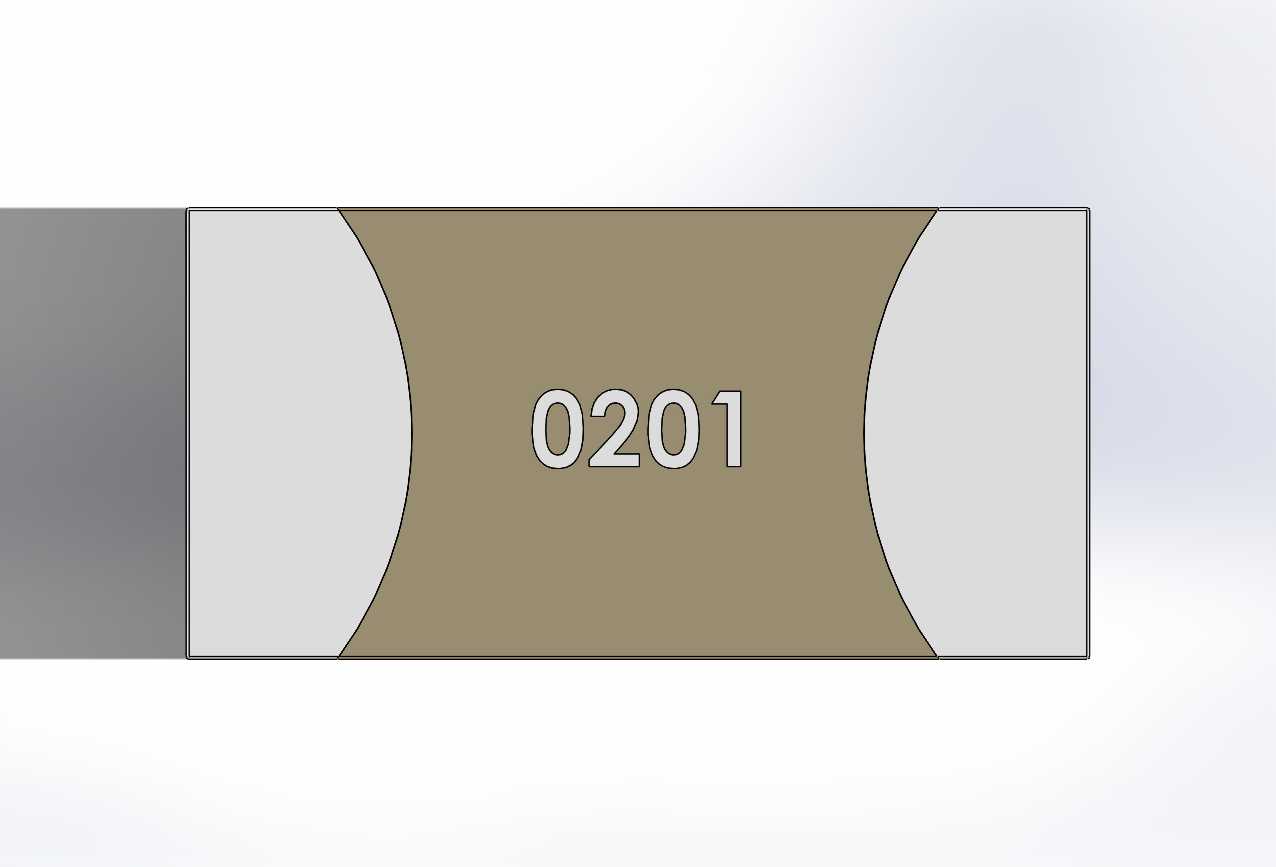

　　这款0201规格的陶瓷电容模型，完全按照实际量产元件的外形公差做实体还原，本体外形尺寸控制在0.6mm×0.3mm×0.33mm，两端电极的弧形收边结构也做了等比例复刻，没有做过度的棱角简化——很多人不知道，0201电容的端电极并不是规整的直角矩形，受陶瓷介质烧结工艺与端电极浸涂工艺限制，电极与陶瓷本体衔接处存在自然的圆弧过渡，这个细节在做SMT贴装仿真、焊盘润湿长度计算的时候是不能忽略的，如果把电极建成立方正角，仿真出来的焊膏熔融爬升高度会和实际生产状态存在明显偏差，容易误判立碑、虚焊的风险阈值。

　　从设计思路上看，建模时优先保证安装边界的尺寸准确性，电容沿长度方向的两端电极外端面间距严格控制在0.6mm的标称尺寸，宽度方向两侧面的平行度公差在模型里按行业常规的±0.02mm做了约束，厚度方向从元件贴装面到顶面的总高度0.33mm，完全匹配JEDEC封装规范里的0201元件尺寸要求，不管是做PCB的3D布局校验，还是做整机内部的净空分析，都可以直接调用这个模型做干涉检查，不需要再额外调整安装面的偏移量。要知道在可穿戴设备这类对空间要求极致的产品里，0.1mm的尺寸偏差就可能导致整板无法装入壳体，这类微型元件的模型精度，往往决定了结构评审阶段的问题排查效率。

　　实际应用中，这类0201陶瓷电容多用于电源回路的高频去耦、高速信号的阻抗匹配、以及射频前端的滤波支路，因为本身体积极小，在做板级三维装配的时候，不仅要考虑电容自身的安装空间，还要预留出贴装吸嘴的取件空间、回流焊时的元件邻接间距，以及后续返修时的烙铁操作空间。这个模型在构建时特意保留了端电极的厚度细节，电极沿本体长度方向的延伸长度符合实际元件的端接尺寸，在做焊盘设计匹配的时候，可以直接对照模型端面调整焊盘的外伸长度，避免出现焊盘设计过长导致元件移位、或者焊盘过短导致焊接强度不足的问题。

　　很多工程师在做板级建模的时候，习惯把所有片式元件都建成长方体简化块，这种做法在做大致空间评估的时候勉强可用，但一旦涉及到高密度堆叠的板卡设计，比如TWS耳机的主板、智能手表的核心板，0201元件周边往往会布置0201封装的电阻、甚至更小的01005封装器件，邻件间距往往只有0.1mm左右，如果模型没有还原端电极的弧形结构，就会误判两个元件之间的安全距离，导致生产时出现元件连锡的问题。这个模型把陶瓷本体的哑光质感、端电极的金属镀层边界都做了清晰的区分，在做三维装配评审的时候，可以很直观地识别元件极性与安装方向，避免出现封装方向建反的低级错误。

　　从安装边界来看，这个模型的坐标原点设置在元件贴装面的几何中心，和主流EDA软件的封装坐标系完全对齐，导入PCB文件时不需要重新调整坐标基准，贴装面与PCB表面完全重合，不会出现模型悬浮或者嵌入板件的问题。对于做SMT产线虚拟调试的工程师来说，这个精度的模型可以直接用于贴片机的吸嘴取件仿真，验证吸嘴接触元件顶面时的吸附位置是否居中，避免因为模型顶面尺寸偏差导致吸件偏移的误判。在做整机热仿真的时候，也可以基于这个模型的实体尺寸，设置陶瓷介质与端电极的不同材料参数，更准确地模拟电容在高频工作下的温升情况，毕竟0201电容的散热面积极小，在大纹波电流的工作场景下，本体的热积累也是设计时需要考量的因素。
