电动汽车用500A75mV分流电流传感结构

　　在新能源汽车动力电池系统、储能BESS系统的电流采样环节，大电流分流传感器是核心的采样部件，本次建模的500A/75mV规格分流结构，主要针对动力电池主回路直流大电流检测场景设计，可适配纯电车型、插混车型的高压主回路，以及储能系统电池簇的电流采集需求，替代传统霍尔传感器在大电流场景下的温漂、成本痛点。从实际工程应用来看，这类分流传感器的核心原理是通过低阻值锰铜分流片的压降换算主回路电流，75mV的额定输出是行业通用的标准信号，可直接匹配主流BMS的模拟采样端口，无需额外的信号调理电路，能有效降低采样链路的复杂度。

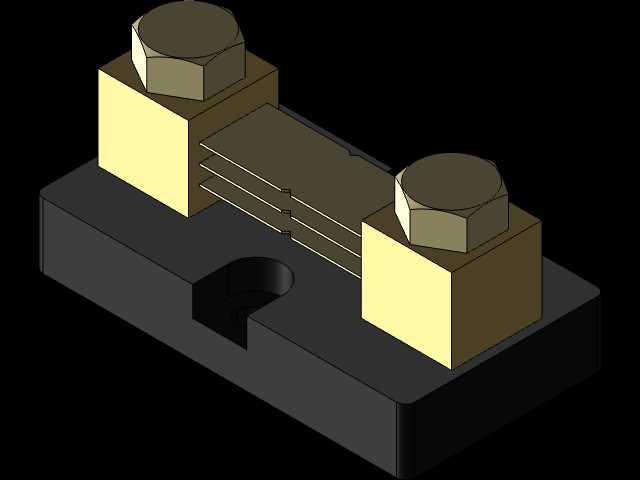

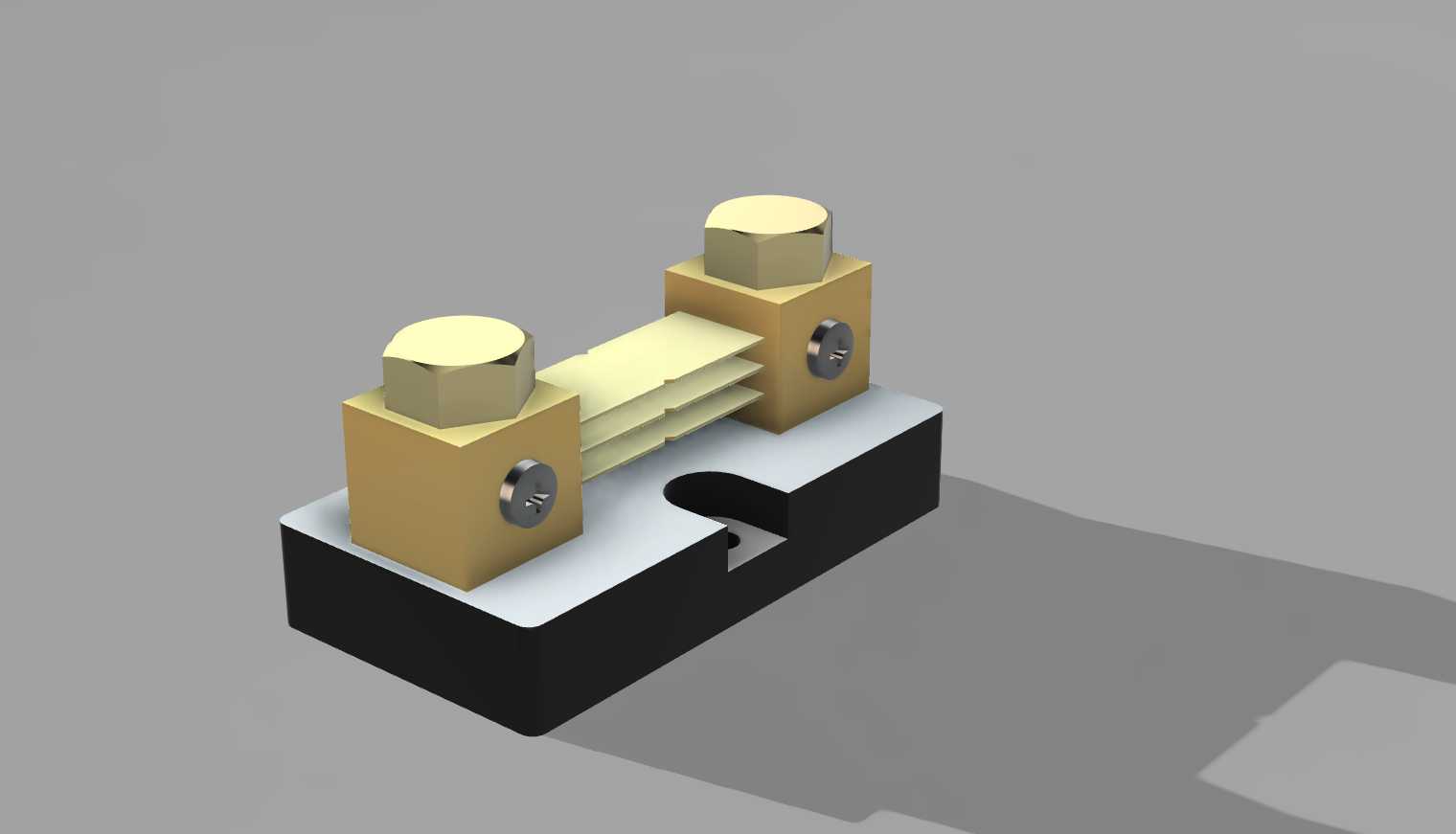

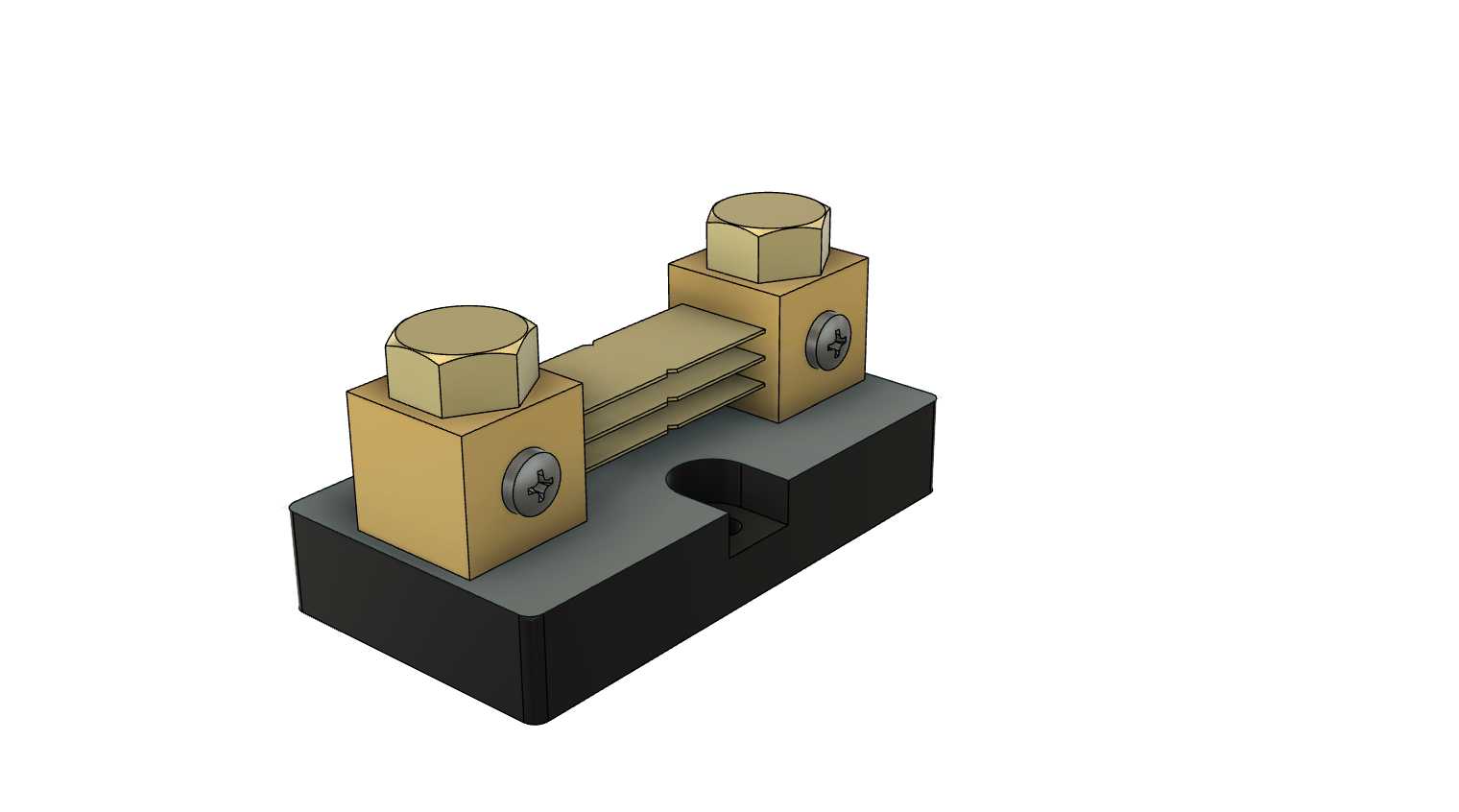

　　建模过程中首先还原了产品的实际安装边界：底部的绝缘基座采用耐温阻燃工程塑料材质，设置了定位凹槽与安装孔位，可直接固定在电池包内部的高压配电单元安装梁上，基座的高度、两侧接线端子的中心距都严格参照量产产品的安装尺寸，确保三维模型导入整车布置模型时，不会和周边的高压铜排、绝缘护板、结构支架产生干涉。两侧的接线端子采用黄铜镀镍材质，上方的六角螺母结构适配M8规格的铜排锁紧螺栓，端子侧面设置的十字螺丝是信号采样线的固定点位，建模时特意还原了螺丝的沉孔结构，避免采样线接线后突出高度超出高压安全间隙要求。

　　中间的分流片采用多层叠片的锰铜合金结构，这种设计既可以保证大电流通过时的载流能力，降低分流片自身的发热，又能让阻值精度控制在0.5级以内，满足BMS系统对电流采样的精度要求，建模时还原了叠片之间的间隙结构，以及分流片和两侧端子的焊接过渡区域，和实际量产产品的工艺结构保持一致。从结构设计思路来看，这类分流传感器的设计核心是平衡载流能力、采样精度、安装便利性三个维度：基座的黑色绝缘部分不仅要承担结构固定的作用，还要满足高压绝缘要求，爬电距离、电气间隙都符合高压零部件的安规标准，建模时特意将基座的边缘倒角、绝缘挡墙结构做了还原，确保结构仿真时可以准确验证绝缘性能。两侧的接线端子凸台高度经过匹配设计，锁紧铜排时螺母的压紧面和铜排完全贴合，不会出现偏载导致的接触电阻过大问题，端子和分流片的连接区域采用电阻焊工艺，建模时省略了焊缝的微观结构，但保留了连接区域的过渡圆角，方便后续做热仿真时设置接触热阻参数。在实际选型应用中，这类分流传感器相比开环霍尔传感器，成本更低、温漂更小，不存在磁饱和问题，在500A的额定电流下，自身压降仅75mV，功耗不到3W，不会给高压主回路带来额外的功率损耗，适合动力电池系统持续大电流充放电的工作场景。

　　建模时还考虑了模型的装配层级，将基座、两侧端子、分流片、锁紧螺母、采样螺丝都做了独立的零件建模，可直接用于虚拟装配验证，也可以导出为通用格式用于高压配电单元的布置设计，安装边界的尺寸完全参照量产通用规格，替换同类产品时无需修改周边的安装结构。需要注意的是，这类分流传感器在实际应用中需要考虑采样线的屏蔽处理，建模时预留的采样接线点位位置，刚好可以适配常规的屏蔽线压线端子，不会和周边的高压部件产生安全距离不足的问题，基座底部的凹槽结构是为了避让安装面的凸点，同时增加基座和安装面之间的空气间隙，提升绝缘性能。
