丰田车用节气门位置传感装置结构设计

　　这款节气门位置传感装置主要适配丰田系列乘用车辆的进气系统，安装在节气门体转轴端侧，核心作用是实时采集节气门的开启角度信号，将机械转角位移转化为线性电信号传输给行车ECU，为喷油量修正、点火提前角调整、怠速控制、换挡逻辑匹配提供核心的工况输入参数，是发动机进气管理系统里不可或缺的位置反馈部件。

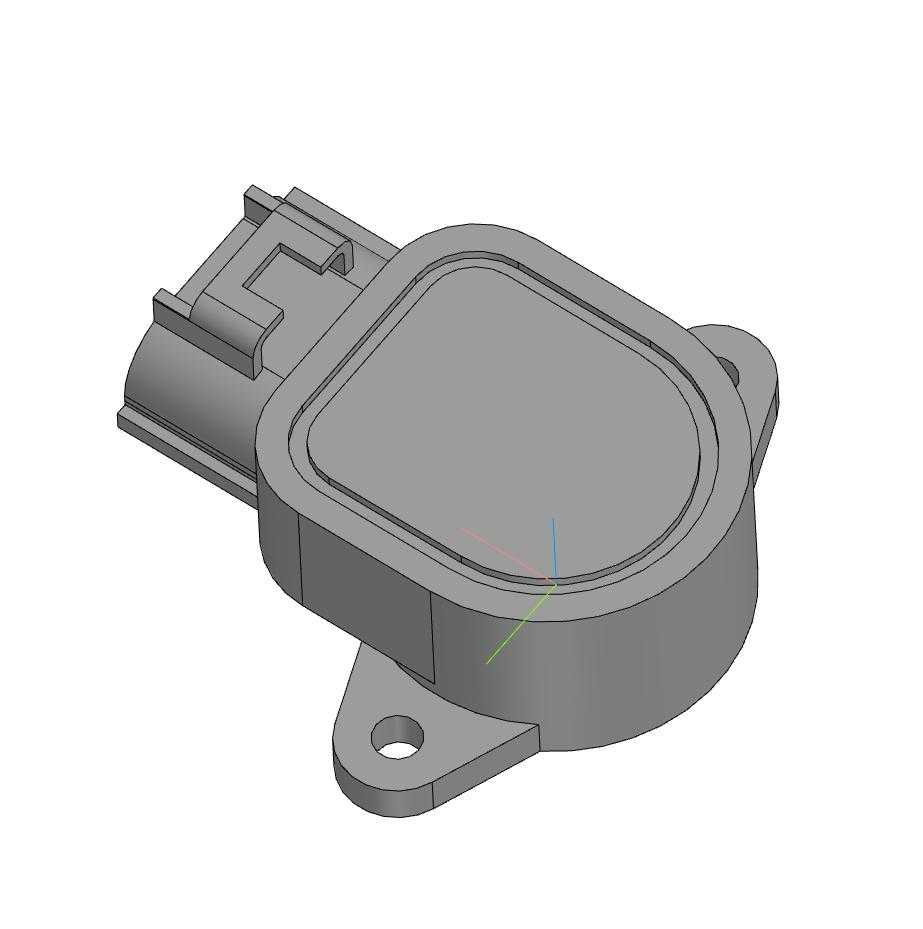

　　从实际装车的工况边界来看，该传感器需要适配发动机舱内-40℃到125℃的宽温工作环境，同时要耐受舱内的油污、粉尘、振动冲击，因此整体结构采用全密封式壳体设计，主体外壳为工程塑料注塑成型，结合面做了密封胶槽预留，装配后可阻挡外界水汽、杂质进入内部电位计或霍尔元件区域，避免信号漂移或接触失效。外形上主体为近似圆角方形的传感主体，两侧延伸出带安装通孔的固定耳，两个安装孔的中心距、孔径尺寸严格匹配丰田车型节气门体的预装螺柱位置，安装时无需额外调整支架，直接对位卡入后拧紧紧固螺母即可完成机械固定，安装耳的厚度做了加强筋处理，可承受车辆运行中的持续振动，避免长期使用后固定位开裂导致的传感位置偏移。

　　信号输出端采用标准化的车用插接件接口，接口的卡扣结构、针脚定义完全适配原厂线束插头，插接后自带锁止结构，可防止车辆颠簸中线束松脱导致的信号中断，接口内部的针脚做了镀金处理，降低接触电阻，保证信号传输的稳定性，即使在大电流波动、温湿度变化的工况下也不会出现接触不良的问题。传感核心的转轴输入端做了D型截面设计，与节气门转轴的D型槽直接配合，无需额外的联轴器转接，装配时直接对位插入即可保证转角同步，无传动间隙，角度检测的响应延迟控制在毫秒级，可精准跟随节气门的快速开合动作，匹配急加速、急减速等动态工况的信号采集需求。

　　在结构设计的细节上，壳体内部预留了核心传感元件的安装定位柱，电位计基板或霍尔芯片可直接卡入定位柱后做热熔固定，省去额外的螺丝紧固工序，既提升装配效率，也避免金属螺丝在长期振动中松脱掉落引发内部短路的风险。转轴与壳体的配合处采用双唇橡胶密封圈结构，内侧密封圈阻挡内部润滑脂溢出，外侧密封圈阻挡外界杂质进入，密封圈的压缩量经过反复校核，既保证转动时的阻尼适中，不会给节气门转轴带来额外的转动阻力，也能满足IP67级的密封要求，可应对高压水枪冲洗发动机舱、雨天涉水等极端使用场景。

　　从安装边界来看，该传感器整体突出节气门体的高度控制在合理范围内，不会与周边的进气歧管、线束支架、冷却水管发生干涉，插接件的出线方向做了定向设计，装配后线束自然走向车身主线束槽，无需额外弯折线束，避免线束长期处于弯折应力下出现外皮破损、线芯断裂的问题。传感主体的外壳做了哑光防滑处理，装配时操作人员可直接手持主体对位插接，表面的防滑纹理可避免手上沾有油污时出现打滑，提升线下装配的效率。

　　在功能特性上，该传感器的输出信号线性度经过校准，在节气门全关到全开的0-90度转角范围内，输出电压与转角的线性偏差控制在1%以内，可准确反映驾驶员的油门操作意图，ECU根据该信号判断发动机处于怠速、部分负荷、全负荷等不同工况，匹配对应的空燃比与点火参数，保证发动机的动力输出平顺性，同时也为变速箱的换挡时机提供参考，避免换挡过程中出现转速匹配不当导致的顿挫。如果该传感器出现信号偏差，会导致发动机怠速不稳、加速无力、油耗升高、换挡冲击等一系列故障，因此其结构可靠性、信号精度直接影响整车的动力表现与驾驶体验。

　　设计过程中针对安装公差做了适配优化，两个安装耳的通孔做了略大于螺柱直径的设计，可补偿节气门体制造、传感器注塑过程中产生的微小尺寸公差，装配时可小幅调整传感器的初始角度，保证节气门全关时传感器输出的初始电压处于标准区间，调整到位后拧紧紧固螺母即可锁止位置，不会出现装配后初始位置偏移导致的信号失准问题。壳体的边角全部做了圆角过渡处理，没有尖锐的棱角，避免装配过程中划伤操作人员的手部，也防止在车辆运行中与周边部件发生摩擦磕碰导致的壳体破损。
