D200规格220V1200W螺旋套环形加热部件

　　在工业加热配套场景里，这类套式环形加热件的应用覆盖范围极广，从注塑机料筒的段式加热、小型反应釜的筒体伴热，到实验室小型加热工装、管材挤出设备的模头预热，都能见到同结构产品的身影，本次建模的这款加热部件，适配内径200mm的圆柱工件外壁安装，额定工作电压220V，额定功率1200W，属于接触式传导加热的典型结构。

　　从实际使用逻辑来看，这类环形加热器是直接套在被加热工件的外圆柱面上，通过内壁与工件外壁的紧密贴合完成热传导，相比开放式的辐射加热，热损耗更低，升温响应速度更快，温度均匀性也更容易控制。设计之初首先要敲定的就是内径尺寸，这里标注的D200mm，指的是加热器的内壁公称直径，实际加工时会根据被加热工件的外径公差预留0.1-0.3mm的装配间隙，既方便安装时顺利套入，又不会因为间隙过大导致接触热阻升高，影响加热效率。

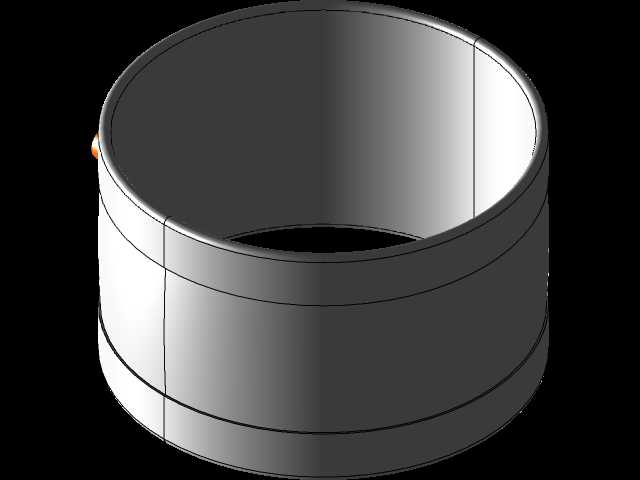

　　整体结构采用双层卷制的筒体设计，上下两端的翻边结构一方面是为了固定内部的加热丝排布，另一方面也能在安装时起到轴向定位的作用，避免加热器在工件表面出现轴向窜动。侧面引出的接线端子采用橙色耐高温绝缘护套包裹，端子的伸出长度和接线方向做了侧向90度的设计，既不会占用筒体轴向的安装空间，也能避免接线部位直接贴附在高温筒体表面，降低接线处的线缆老化速度，绝缘护套的耐温等级要匹配加热器的最高工作温度，通常这类1200W的环形加热器表面工作温度在300-400摄氏度区间，绝缘件需要选用耐温不低于500摄氏度的硅橡胶或者陶瓷材质，避免长期高温下出现绝缘失效。

　　建模过程中需要重点关注几个安装边界尺寸：首先是筒体的总高度，这个尺寸直接决定了加热覆盖的轴向长度，要和被加热段的长度匹配，避免出现加热区域超出工件需求段，或者加热长度不足导致温度达不到工艺要求的情况；其次是筒体的壁厚，壁厚过薄会导致加热丝的热量无法均匀传导，容易出现局部过热烧断加热丝的问题，壁厚过厚则会增加热惯性，温度控制的响应速度变慢，同时也会增加不必要的材料成本；最后是接线端子的位置和尺寸，端子距离筒体端面的距离、两个接线柱的间距，都要和现场的接线空间匹配，避免安装后出现线缆弯折半径不足、和周边结构件干涉的问题。

　　从功能特性上看，这类环形加热器的功率密度是经过匹配设计的，1200W的功率对应200mm内径的筒体，加热面积刚好匹配常规的金属筒体升温需求，不会因为功率密度过高导致加热丝寿命缩短，也不会因为功率不足导致升温速度过慢，影响生产节拍。筒体的外表面做了光滑的金属处理，一方面是为了减少对外的热辐射损耗，另一方面也方便日常清洁，避免生产过程中的粉尘、油污附着在表面长期高温碳化，影响散热和绝缘性能。

　　在实际选型配套的时候，除了内径、电压、功率这几个核心参数，还要确认被加热工件的材质和壁厚，不同材质的热传导系数不同，相同功率下的升温速度和表面温度会有明显差异，如果是薄壁工件配套，还要适当降低功率密度，避免工件局部过热变形。安装的时候要保证加热器的内壁和工件外壁完全贴合，尤其是不能出现局部悬空的情况，否则悬空位置的加热丝热量无法及时传导出去，会出现局部温度过高，快速烧断加热丝。接线完成后要做好接线部位的绝缘防护，避免金属碎屑、导电粉尘落在接线端子上造成短路，日常维护的时候要定期检查接线端子的紧固情况，避免长期热胀冷缩导致接线松动，出现接触不良打火的问题。

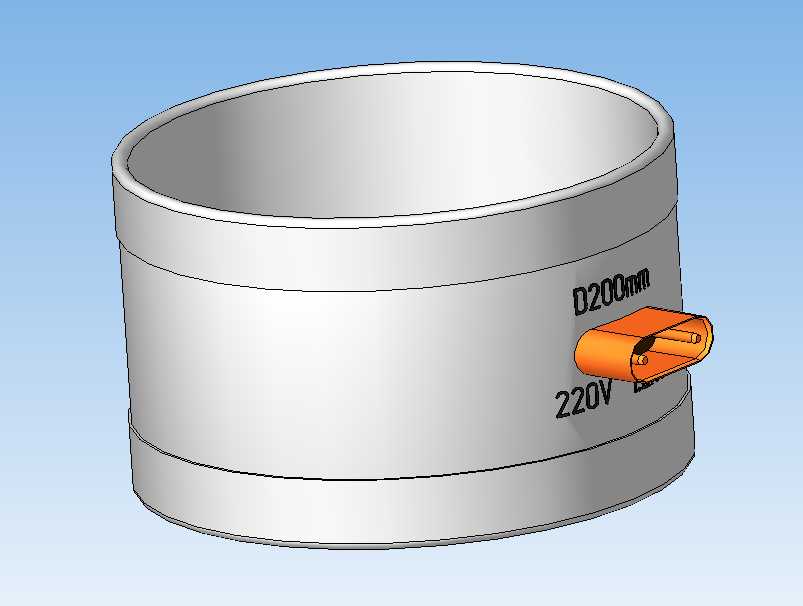

　　建模时还原的筒体上的参数标识，也是实际产品必须具备的内容，清晰标注内径规格和额定电压，方便现场安装人员快速识别型号，避免错装。整个筒体的同轴度公差在建模时也做了对应控制，保证套入工件后四周的间隙均匀，不会出现一侧贴死一侧间隙过大的情况，保证周向的温度均匀性。
