公称扭矩1600Nm轴径55mm鼓形齿联轴器

　　这类鼓形齿式联轴器常被应用在冶金轧线主传动、矿山破碎设备动力端、起重提升机构的电机与减速机连接位，也适配重型输送设备、港口装卸机械的大扭矩传动场景，核心作用是补偿两连接轴之间的径向、角向与轴向安装偏差，避免轴系因对中误差产生附加弯矩，延长轴承、密封件与核心传动部件的服役寿命。不同于刚性法兰联轴器完全无补偿能力的特性，该结构通过内外齿的啮合配合实现偏差补偿，外齿采用鼓形修形设计，齿面接触应力分布更均匀，在存在安装对中误差或设备运行产生轴系挠曲时，不会出现齿端棱边接触、局部应力集中导致的齿面过早磨损、断齿问题。

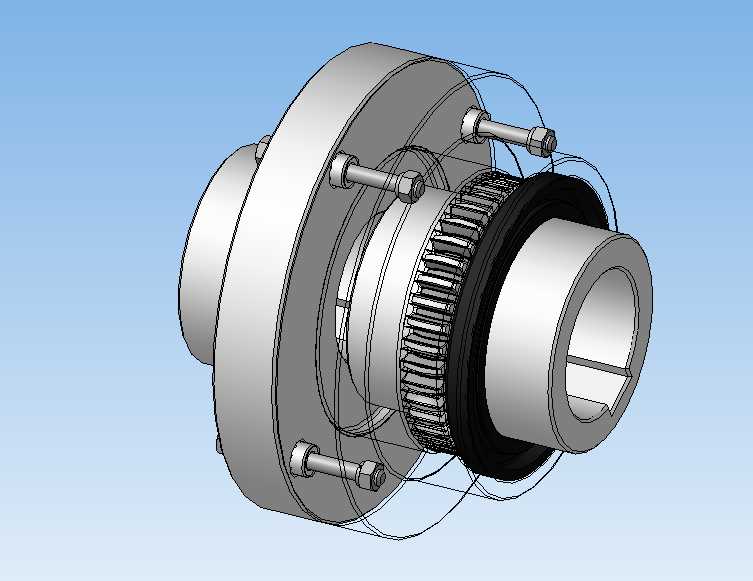

　　从结构组成来看，该联轴器分为两个带外齿的轴套、两个带内齿的法兰半体，配套高强度螺栓实现两个法兰半体的刚性连接，轴套与被连接轴采用键连接传递扭矩，轴孔直径为55mm，适配对应轴径的电机输出轴、减速机输入输出轴安装。设计过程中首先依据公称扭矩1600Nm的载荷要求核算齿面接触强度与齿根弯曲强度，确定模数、齿数与齿宽参数，鼓形量的取值结合允许的最大角向补偿量计算，确保在允许偏差范围内齿面接触率不低于设计阈值；螺栓规格、数量与预紧力矩按照额定扭矩的1.5倍安全系数核算，避免传动过程中法兰连接面出现滑移、螺栓受剪失效。

　　安装边界方面，法兰端的螺栓分布圆直径、法兰外径与轴向总长度均匹配常规重型传动设备的安装空间要求，轴套端的键槽尺寸符合对应轴径的标准键规格，现场安装时无需额外加工适配，仅需按照工艺要求控制两轴的对中偏差在允许补偿范围内，即可保证运行稳定性。日常运维中，这类联轴器的齿面需要定期加注润滑脂，避免干摩擦导致齿面快速磨损，相较于弹性套柱销联轴器，其承载能力更高、补偿量更大，适合重载、有冲击载荷的传动工况，且不存在弹性元件老化失效需要定期更换的问题，长期运维成本更低。

　　在三维建模过程中，齿部的鼓形曲面是建模难点，需要通过参数化曲线生成齿廓后沿鼓形半径方向扫掠，确保齿形精度与设计参数一致，螺栓连接部位的沉孔、轴孔的键槽特征均按照实际加工尺寸建模，可直接用于装配干涉检查、安装模拟与工程图导出，为设备选型、装配工艺制定提供精准的三维数据支撑。
