带制动功能交流伺服电机三维结构

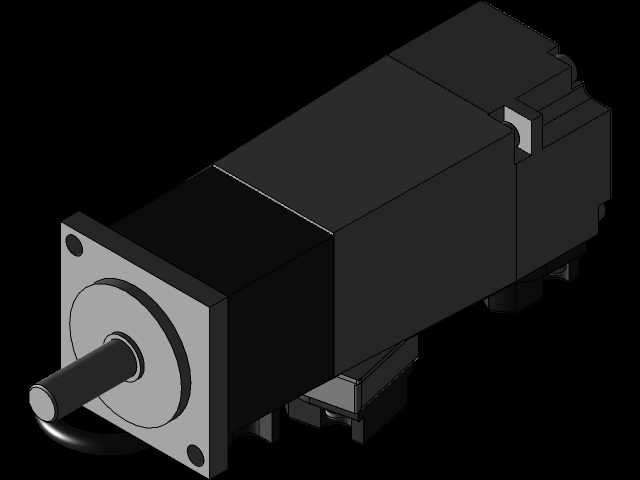

　　在自动化产线的定位工位、垂直升降轴、需要断电保持位置的传动场景中，普通伺服电机存在断电后轴系受外力偏移的风险，带制动功能的交流伺服电机正是为解决这类工况需求设计的驱动部件。本次呈现的三维结构完整还原了带刹车交流伺服电机的实体形态，从前端安装法兰到后端制动模块、接线腔体的所有结构细节都做了等比例复刻，能直接用于设备布局的干涉检查、安装工位的适配验证。

　　从实际应用场景来看，这类带制动的伺服电机常部署在电子制造贴装设备的Z轴升降机构、数控机床的刀库换位轴、包装机械的封切工位驱动、物流分拣线的摆轮驱动单元等位置，这些场景要么需要断电后维持负载位置避免下坠或移位，要么需要在急停状态下快速锁止轴系，防止设备碰撞或工件报废。区别于普通无制动伺服电机，该型号在电机后端集成了失电式制动模块，当驱动电源切断时，制动摩擦副会在弹簧力作用下压紧锁止输出轴，保持轴系位置固定；当驱动器给出使能信号时，制动线圈得电吸合摩擦片，解除锁止状态，电机可正常运转响应位置指令。

　　从设计思路层面拆解，该电机的结构布局遵循工业伺服产品的通用设计逻辑：前端采用方形安装法兰，输出轴为带键槽的圆柱轴，可通过联轴器连接负载，也可搭配同步轮、齿轮做传动输出；法兰端面上的四个安装孔呈对称分布，适配标准的伺服安装座尺寸，能直接替换同功率段的其他同规格伺服产品，降低设备改型的适配成本。电机本体的壳体采用散热筋结构？不，该小功率型号壳体为光滑铝合金挤压成型结构，表面做阳极氧化处理，兼顾轻量化与散热需求，壳体侧面预留的接地端子位置，能满足工业设备的电气安全接地要求。

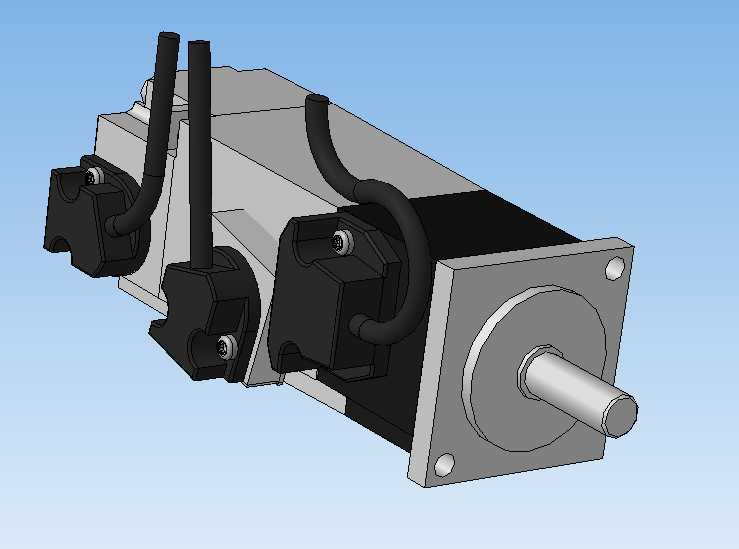

　　接线部分的结构设计充分考虑了现场布线的便利性，电机本体上设置了两个独立的接线腔体，一个用于动力线接入，一个用于编码器信号线与制动控制线接入，腔体上的防水接头结构能阻挡车间环境中的切削液、粉尘进入接线端，适配多数工业车间的复杂使用环境。后端的制动模块与电机编码器腔体做了集成式设计，没有额外增加过多的轴向长度，能在紧凑的设备安装空间内完成部署，避免因加装制动导致电机总长过长，与周边结构产生干涉。

　　关于安装边界的尺寸参考，该型号为50W功率段的小功率伺服，前端法兰为40mm见方的标准尺寸，输出轴直径为8mm，轴伸长度根据标准规格设定，电机本体的截面尺寸与同功率普通伺服保持一致，安装孔位的中心距、轴中心高都符合通用伺服的安装规范，设备设计人员在做布局时，不需要额外改动原有伺服的安装座结构，即可直接替换使用。制动模块的供电为独立回路，在三维结构中可以看到对应的接线端口位置，布线时需要将制动控制线与动力线、编码器线分开走线，避免信号干扰导致制动误动作。

　　从结构细节来看，输出轴的轴承位、油封位都做了精准的结构还原，前端盖的油封安装槽能防止轴承润滑脂泄漏，同时阻挡外部杂质进入轴承腔体，延长电机的使用寿命。后端的编码器罩壳做了密封结构设计，避免粉尘、油污进入编码器码盘区域，保证位置反馈的精度稳定。整个电机的外部结构没有多余的突出部件，所有的接线接头都采用侧向出线的方式，不会在电机轴向方向额外占用空间，适合安装在轴向空间受限的设备内部，比如小型机械手的关节驱动、精密检测设备的位移轴驱动等场景。

　　在做设备三维布局时，这个模型可以直接导入装配体中，用来验证电机安装后与周边钣金罩壳、管线、传动部件的间隙是否足够，尤其是接线端的线缆弯曲半径是否满足要求，避免实际装配时出现线缆弯折过度、接头与周边结构干涉的问题。同时，模型上的安装孔位、轴伸尺寸都和实物一致，能直接用来生成安装板的加工图纸，减少设计阶段的尺寸测量工作量，提升设备设计的效率。对于需要做设备运动仿真的场景，该模型的输出轴位置、转动中心都和实物匹配，可以直接添加转动副、设置制动锁止的运动逻辑，模拟设备急停、断电状态下的轴系锁止效果，验证整机的安全设计是否达标。
