带刹车集成行星齿轮交流伺服传动装置

　　在自动化产线的定位工位、垂直升降轴、需要断电保持位置的传动场景中，普通伺服电机搭配独立减速箱、独立刹车的组合往往存在安装同轴度难保证、整体轴向尺寸过长、传动链背隙累积的问题，这款集成刹车与行星减速机构的交流伺服传动单元，正是针对这类紧凑安装空间、高定位保持要求的场景设计的。从结构布局来看，动力输出端采用法兰式安装结构，输出轴为实心圆柱轴伸，适配键连接或抱紧式联轴器安装，前端的行星减速级采用直齿行星轮系布局，太阳轮直接与伺服电机转子轴集成加工，省去了传统分体结构中电机轴与减速箱输入轴的联轴器环节，从根源上减少了传动链的连接背隙，同时缩短了整体轴向长度，能适配设备内部狭窄的安装腔室。刹车机构集成在伺服电机的后端盖与定子壳体之间，采用失电式摩擦制动结构，当驱动电源断开时，弹簧压紧摩擦片实现转子锁止，避免垂直轴类负载在断电后出现下滑移位，也能在急停工况下快速锁止输出轴，减少设备过冲行程，保障工位定位精度与操作安全。从设计思路上，这款传动单元没有采用分体拼接的模块化组合方式，而是将行星减速箱壳体、刹车安装座、电机定子壳体做了一体化的同轴设计，所有配合止口一次装夹加工完成，保证了行星轮系、刹车摩擦副、电机转子三者的同轴度，运行时的径向跳动量更小，高速运转时的振动噪声也比分体组装结构更低。

　　安装边界方面，前端安装法兰采用标准方形法兰布局，安装孔位围绕输出轴中心均匀分布，法兰止口的尺寸公差按照h7级精度设计，能直接与设备的安装面板配合定位，不需要额外做同轴度校正；输出轴的轴伸长度、键槽尺寸匹配通用伺服减速机的输出接口标准，用户在替换原有分体传动结构时，不需要改动设备端的连接结构，可直接完成换装。实际应用中，这类集成传动单元常被用在电子制造设备的贴装头升降轴、包装机械的拉膜辊驱动、数控机床的刀库换位轴、物流分拣线的摆轮驱动等场景，这些场景普遍要求驱动单元体积小、定位精度高、断电后能保持负载位置，不会因为外力或负载自重出现位置偏移。

　　传动部分的行星轮系采用多行星轮均载设计，三个行星轮围绕太阳轮均匀布置，将输入扭矩均匀分流后再通过行星架输出，在相同减速比下，能承受比普通定轴轮系更大的输出扭矩，同时传动效率更高，长时间运行时的温升更低。刹车部分的摩擦副采用耐磨非金属摩擦材料与金属对偶片搭配，制动时的冲击小，多次制动循环后摩擦片的磨损量小，不需要频繁调整制动间隙，日常维护工作量更低。电机本体采用高磁能积的永磁体转子，定子绕组采用集中式绕线工艺，低速运行时的扭矩波动小，搭配后端的高分辨率编码器，能实现精准的转速与位置闭环控制，满足高精度传动的需求。

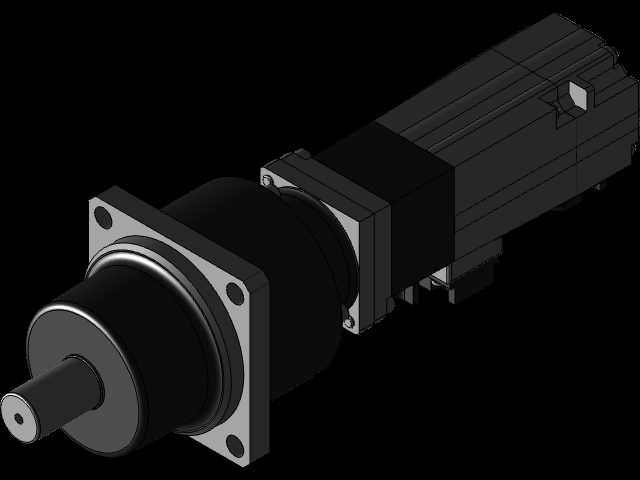

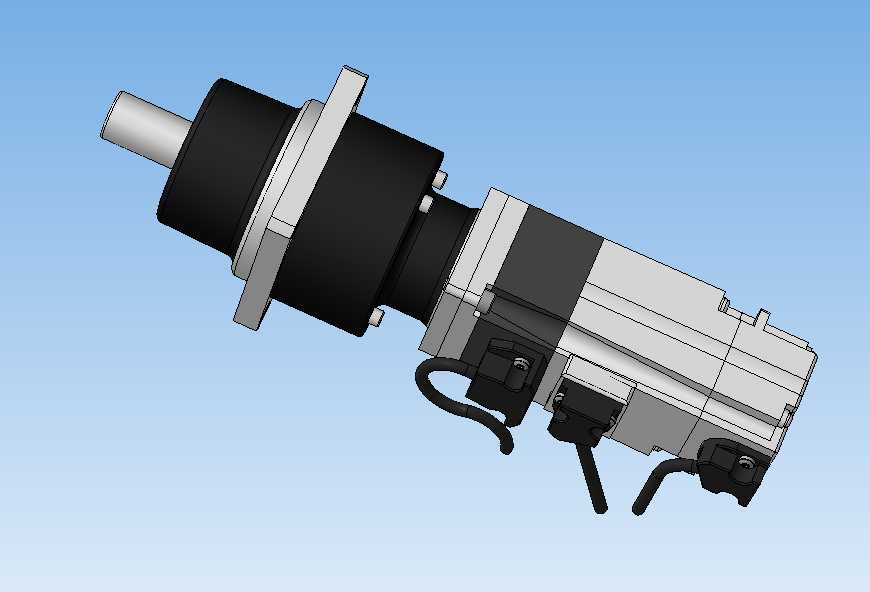

　　从三维建模的角度来看，这个模型完整还原了各个部件的装配关系，包括行星轮系的啮合间隙、刹车机构的弹簧安装位置、接线插座的布局、壳体上的散热筋结构，在做设备整体布局设计时，可以直接导入这个模型进行安装干涉检查，核对输出轴与负载的连接尺寸、法兰安装孔的位置度、接线端的走线空间，避免实际装配时出现结构干涉。需要注意的是，这类集成传动单元的后端接线部分包含动力线与编码器线两个接口，建模时已经还原了接口的凸起尺寸与安装方向，在布局设备走线槽时，需要预留足够的接线插拔空间，避免线缆弯折半径过小影响信号传输稳定性。另外，前端行星减速部分的壳体上预留了安装定位销孔，在需要高重复定位精度的安装场景下，可以加装定位销来限制法兰的周向移位，进一步提升传动系统的刚性。
