小型双节万向旋转联轴器结构设计

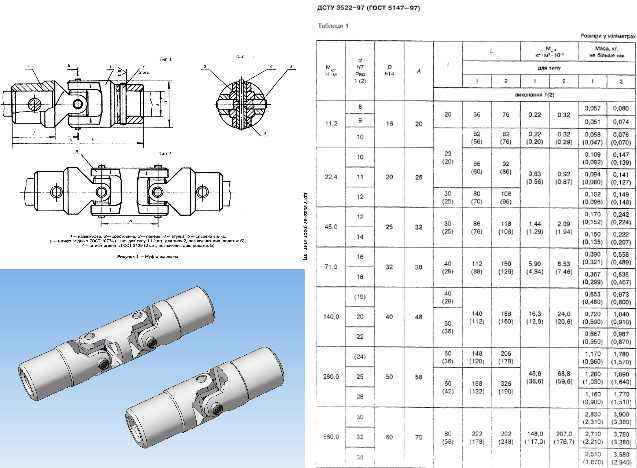

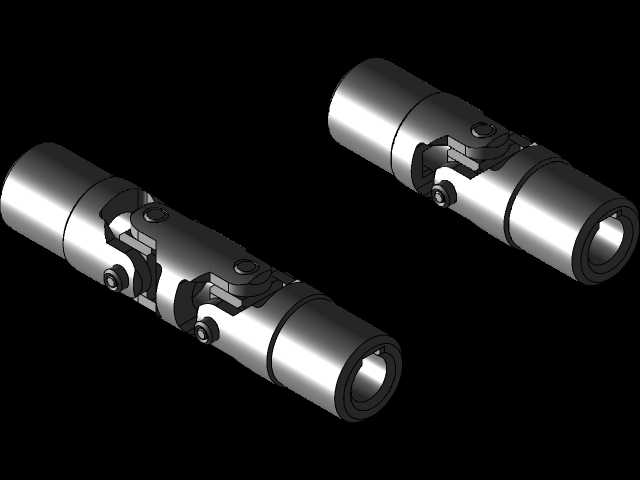

　　在中小扭矩的两轴不对中传动场景里，这类小型旋转接头联轴器是解决轴间偏角、径向偏移补偿的核心基础部件，常见于轻工输送设备、小型自动化生产线的动力传递环节，也会用在需要往复摆动、存在安装同轴度误差的工装夹具动力输入端，替代刚性联轴器无法补偿偏移的缺陷，避免轴系因安装偏差产生额外的交变弯曲应力，延长配套轴承、轴件的使用寿命。从结构设计逻辑来看，该款联轴器采用双十字万向节串联的结构形式，相比单节万向节，双节结构可以在两端轴存在平行偏移、角度偏移的工况下，保证输入与输出端的转速同步性，消除单节万向节传动时存在的转速波动问题，适合对传动平稳性有一定要求的中低转速场景。

　　两端的连接轴头采用内孔直连的设计，适配d8规格的轴径安装，轴孔处设置有紧定螺钉定位结构，安装时无需额外加工复杂的轴头键槽，仅通过拧紧紧定螺钉即可完成轴与联轴器的锁紧固定，大幅降低现场安装的加工要求，适合小批量设备改造、非标自动化设备的快速装配场景。从外形尺寸边界来看，该款联轴器整体为圆柱式外形，中间的十字铰组件采用对称式布局，铰接副的配合面预留有合理的间隙，既可以保证铰接转动的灵活性，避免偏角传动时出现卡滞，也能控制整体的径向尺寸，不会因为双节结构导致整体外径过大，适配安装空间紧凑的传动点位。

　　铰接部位的销轴采用过盈压装与叉形接头固定，销轴与配合的轴套之间采用间隙配合，保证转动时的自由度，同时叉形接头的壁厚经过受力校核，在1.2Nm的额定传递扭矩下，叉体部位的应力远低于材料的屈服强度，不会出现叉体断裂、销轴变形的失效问题。在实际选型应用时，需要注意该类联轴器的适用转速区间，因为铰接副存在配合间隙，过高转速会产生传动振动与噪音，更适合转速在1000rpm以内的中低速传动场景；安装时需要控制两端轴的偏角在允许范围内，虽然双节结构可以补偿一定的角度偏移，但过大的偏角会加速铰接副的磨损，缩短使用寿命。设计建模过程中，需要重点保证两个十字铰的相位对齐，只有当中间轴两端的叉形接头处于同一平面时，才能实现输入输出的等速传动，若相位错位，会导致传动过程中出现转速波动，反而达不到补偿偏移同时保证传动平稳的设计目的。另外，联轴器的两端轴孔同轴度、铰接孔的位置度是建模时需要重点管控的形位公差，若铰接孔的位置度偏差过大，会导致装配后转动卡滞，甚至无法完成装配；轴孔与铰接部位的相对位置精度，也会直接影响实际安装时的轴系对中效果，若精度不足，会导致安装后轴系存在额外的附加载荷。

　　该类联轴器的整体结构没有复杂的异形曲面，所有特征均为回转体、平面、孔类的常规机械加工特征，实际生产时可以采用常规的车削、铣削、钻削工艺完成加工，不需要特殊的加工设备，加工成本较低，适合批量生产应用。在日常维护场景中，铰接部位可以定期补充润滑脂，降低铰接副的磨损速率，在粉尘、潮湿的应用场景中，还可以在铰接部位增加简易的防尘密封结构，避免杂质进入配合间隙加剧磨损。不同于大扭矩的工业万向联轴器，这款小型化的设计更适配小型设备的传动需求，整体重量轻，转动惯量小，不会给驱动端带来额外的过大负载，在小型伺服传动、手动调节机构的动力传递场景中也有很高的适配性。
