电机驱动齿轮传动传输机构三维设计

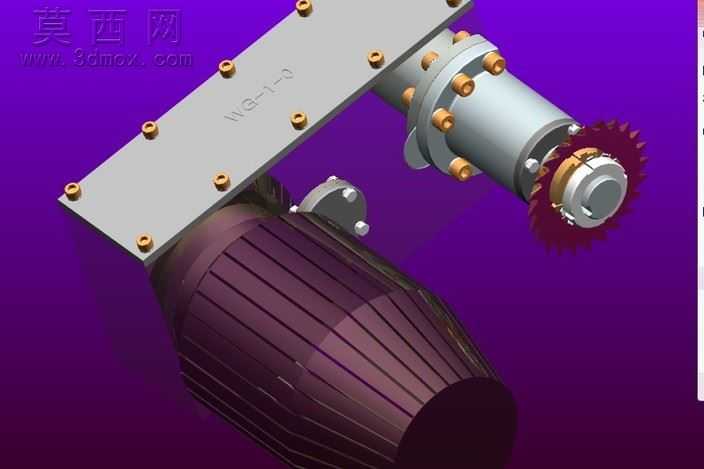

本传输机构采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械设计的装配约束逻辑，对每一处配合关系进行精准定义，确保各零部件之间的装配干涉量控制在合理公差范围内。渲染阶段采用高对比度紫色背景突出主体结构，对不同材质部件进行差异化材质赋予：驱动电机外壳采用深棕色带竖向筋条的哑光工程塑料材质，还原电机壳体的散热筋结构特征，表面添加细微的磨砂质感提升真实度；中部连接法兰与安装板采用银灰色金属材质，安装板表面做拉丝金属处理，清晰呈现板件上的刻印标识，紧固螺栓采用黄铜色金属材质，突出螺栓的六角头结构与螺纹细节，与银灰色安装板形成鲜明的色彩区分，便于观察装配点位；输出端的传动齿轮采用深紫红色金属材质，齿形部分做高精度建模，还原渐开线齿廓的标准形态，齿轮与输出轴的配合处做细节刻画，呈现轴端挡圈与锁紧结构的装配关系。结构设计上，整体采用卧式布局，驱动电机通过法兰连接实现与传动腔体的刚性固定，安装板预留多组螺栓安装孔位，可适配不同的设备安装基面，传动腔体内部预设轴承安装位，保障输出轴的回转精度，输出端齿轮可与配套齿条或从动齿轮啮合，实现旋转动力的定向传输。设计过程中优先考虑机构的传动稳定性，对电机输出轴与传动腔体的同轴度做了装配约束校验，安装板的孔位排布经过受力分析优化，避免长期运行过程中出现安装板形变影响传动精度的问题，各紧固件的选型与排布符合机械设计的通用规范，既保证连接强度，也兼顾装配与后期维护的便捷性，整体结构紧凑，可作为小型自动化设备的动力传输单元使用，适配多种需要旋转动力输出的工况场景。
