带制动功能HG-KR13B交流伺服电机结构

　　在自动化产线的定位工位、垂直升降轴、需要快速停机锁止的传动场景中，普通伺服电机断电后会受负载惯性带动出现轴系滑移，无法满足位置保持、急停锁止的工艺要求，带内置制动器的交流伺服电机正是为这类工况开发的核心驱动部件。这款HG-KR13B规格的带制动交流伺服电机，在结构设计上把制动模块集成在电机非输出端的尾座位置，没有额外增加过多的轴向安装长度，能适配原有标准伺服电机的安装工位，不需要对设备安装板做大规模改型，降低了老设备升级带锁止功能驱动部件的改造成本。

　　从实际应用场景来看，这类带制动的伺服电机常被用在电子制造贴装设备的Z向升降轴、包装机械的封切辊驱动工位、数控机床的进给轴、物流分拣线的摆轮驱动单元，这些场景要么存在垂直方向的负载，断电后负载重力会带动电机轴反转造成位置偏移甚至工件坠落，要么需要在急停触发时立刻锁止传动链，避免运动部件过位碰撞损坏设备或加工件。从功能特性上看，这款电机的制动模块为失电制动结构，也就是设备正常供电运行时，制动线圈得电吸合摩擦片，制动机构完全脱开电机输出轴，不会给电机运转带来额外的摩擦阻力，保证电机的动态响应性能和输出扭矩效率；当设备断电、触发急停或者驱动系统报警时，制动线圈失电，内置的弹簧结构会推动摩擦片压紧制动盘，通过摩擦力锁止电机输出轴，保持轴系位置固定，不会因为外力或者负载惯性出现转动。

　　在设计思路上，这款电机的主体结构沿用了小功率交流伺服电机的经典布局：中部为定子与转子组件，输出端采用高精度轴承支撑输出轴，保证轴系的径向跳动精度满足伺服传动的定位要求；尾端集成制动模块的同时，预留了编码器的安装空间，编码器与输出轴直连，实时反馈转子位置、转速信息给伺服驱动器，形成闭环控制，保证位置控制精度达到伺服系统的要求。电机的接线分为两个独立的出线接口，一个是动力与编码器的混合接线口，负责给电机定子供电、传输编码器的位置反馈信号，另一个是制动器的独立供电接线口，方便现场布线时分开走线，避免动力线的强电干扰制动器的控制信号，也方便运维人员单独检测制动回路的通断状态。

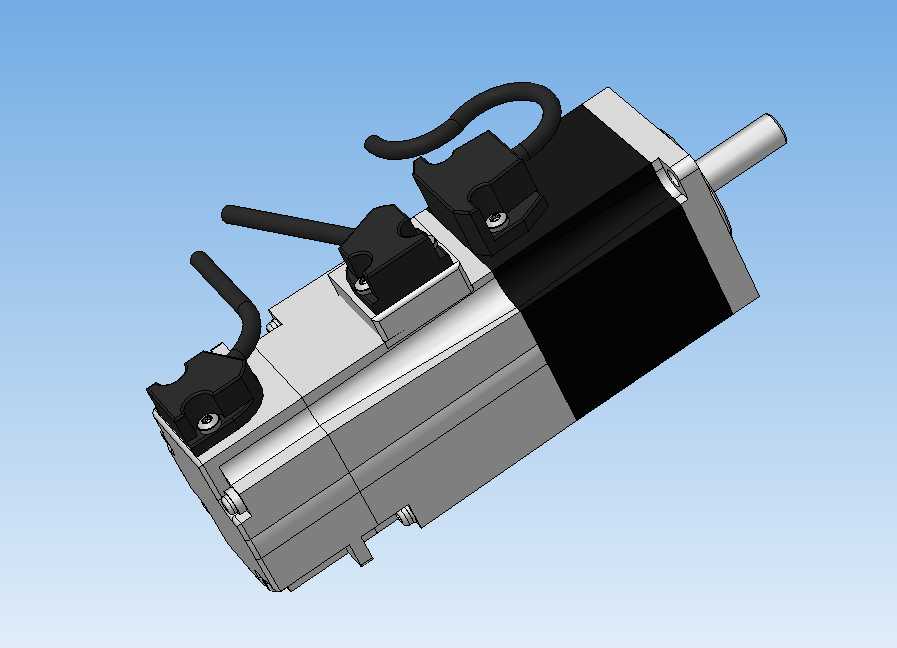

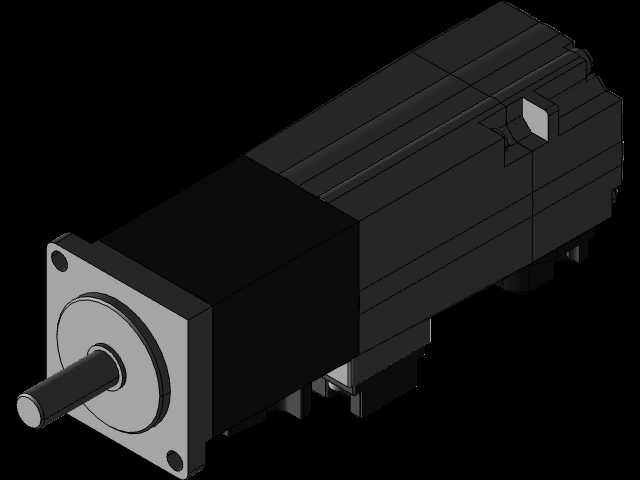

　　从安装边界来看，这款电机的输出轴为标准光轴带键槽结构，轴径、轴伸长度符合小功率伺服电机的通用安装尺寸，安装法兰为方形止口定位结构，止口直径、安装孔的孔位间距都匹配同功率段常规伺服电机的安装规格，工程师在做设备结构设计时，可以直接套用标准的安装孔位布局，不需要单独定制安装法兰板。电机本体的外壳采用拼接式铝壳结构，表面做了散热筋设计，在电机持续额定功率运行时，能通过外壳表面把绕组产生的热量散发到周围环境中，避免电机内部温度过高造成绕组绝缘老化、编码器元件性能漂移。制动模块的摩擦片采用耐磨复合材料制作，在多次锁止动作后依然能保持足够的摩擦系数，保证锁止扭矩满足额定负载下的保持要求，不会因为长期使用出现制动打滑的问题。在实际选型匹配时，工程师需要注意制动器的保持扭矩要大于负载折算到电机轴端的静态扭矩，留足1.5倍以上的安全余量，避免垂直负载下出现溜车问题；同时要注意制动回路的供电时序，必须在电机启动运行前先给制动器供电，待制动完全脱开后再给电机绕组发送运转指令，停止时要等电机完全减速到零速后再切断制动器的供电，避免高速运转时制动摩擦片突然接合，造成摩擦片异常磨损、传动链冲击过载。这款电机的三维结构完整还原了内部组件的装配关系，包括定子绕组的排布、转子磁钢的位置、尾端制动组件的摩擦片、弹簧、线圈结构，还有两个出线座的安装位置、接线方向，结构工程师在做设备整体布局时，可以直接调用这个模型核对安装空间，检查电机与周边传动部件、设备机架的干涉情况，也可以基于这个模型设计配套的电机安装座、传动联轴器、走线槽的布局位置，提前规避现场安装时可能出现的空间干涉、接线方向不合理等问题。
