高传动比法兰安装行星齿轮减速电机结构

　　这款集成行星减速结构的齿轮电机，核心传动比设定为20，在自动化产线、精密机床进给轴、工业机器人关节驱动、包装设备分度机构这类对输出扭矩与定位精度有双重要求的场景中适配性极强。不同于普通直连电机的低扭矩高转速输出特性，行星减速级的加入可以在不额外增加电机径向尺寸的前提下，将伺服端的高转速低扭矩输出转化为低速大扭矩，同时通过行星轮系的均载设计，将传动回差控制在极小范围内，满足频繁正反转、启停的工况需求。

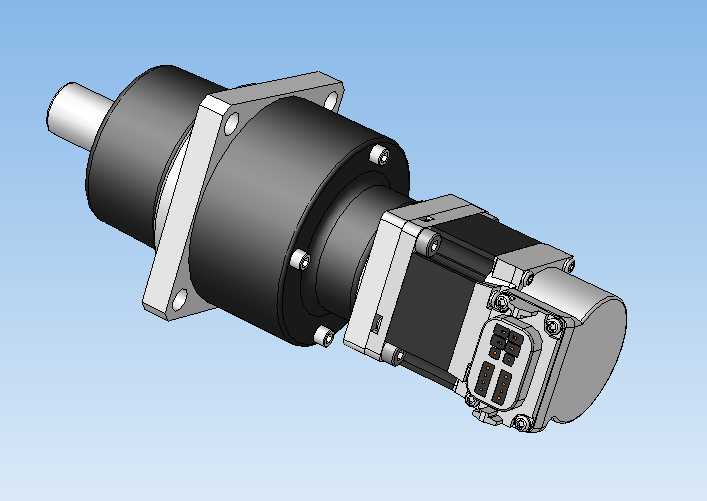

　　从结构设计逻辑来看，输入端采用标准伺服电机对接接口，安装止口与输出轴的同轴度公差控制在0.02mm以内，可直接适配市面主流40/60机座伺服电机，无需额外定制转接法兰。减速段采用内齿圈与输出法兰一体化的结构设计，将传统分体式连接的螺栓松动风险降到最低，同时缩短了整机轴向尺寸，给设备安装预留更多空间。行星轮采用三个均布的直齿圆柱齿轮，配合太阳轮浮动结构，自动补偿加工与装配带来的齿侧间隙不均问题，运转时载荷均匀分配到三个行星轮上，单齿承受的载荷大幅降低，整机额定输出扭矩可比同功率普通电机提升15倍以上。

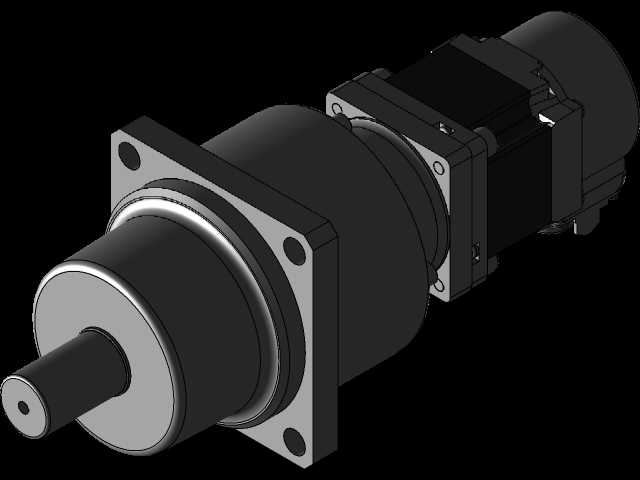

　　安装边界上，前端方形法兰采用标准安装孔位设计，四个安装孔对称分布在法兰对角线上，止口凸台的高度设计为5mm，既可以保证安装时的定位精度，又不会因为凸台过高导致安装面贴合不严。输出轴采用单键连接结构，轴端预留中心螺纹孔，方便用户加装联轴器、同步轮或者执行末端连接件，轴伸长度经过优化，既可以满足常规连接件的装配深度要求，又不会因为轴伸过长导致悬臂负载过大影响轴承寿命。

　　日常选型时需要注意，这类行星齿轮电机的输出端承载能力与安装方式直接相关，水平安装时允许的径向负载比垂直安装高30%左右，如果是用于垂直升降类工况，需要额外核算抱闸扭矩与反向自锁能力，避免断电后负载下滑。齿轮副采用润滑脂终身润滑设计，出厂时已经在齿腔内部填充足量低温阻尼润滑脂，使用过程中无需定期开盖补脂，减少后期维护工作量。接线端采用快插式航空插头设计，插头位置设置在电机尾部侧面，避免轴向布线时与设备其他部件产生干涉，插头防护等级达到IP65，可在有少量切削液、粉尘的车间环境下稳定运行。

　　从建模细节来看，所有螺栓孔、退刀槽、密封槽的尺寸都严格按照实际加工公差设定，内齿圈的齿形参数、行星轮的变位系数都经过实际啮合验算，不会出现建模时的齿面干涉问题。装配关系上，轴承位的配合公差采用基孔制过渡配合，既保证轴承内圈与轴、外圈与壳体的同轴度，又方便后期维修拆卸。整机的动平衡等级按照G2.5标准设计，高速运转时的振动幅值控制在0.02mm以内，适合对运行平稳性要求高的精密检测设备、半导体搬送机构使用。
