1600Nm扭矩55mm孔径齿式联轴器结构

　　在重载传动系统的轴系连接场景中，这类齿式结构的耦合部件一直是大扭矩工况下的核心连接元件，区别于普通弹性联轴器的扭矩承载上限，带鼓形齿设计的耦合结构能够在两轴存在少量安装同轴度偏差时，依然保持稳定的扭矩传递效率，不会因为轴系的微量不对中产生额外的交变应力，大幅降低轴端轴承的额外负载。从实际应用场景来看，这类额定扭矩1600Nm、内孔直径55mm的齿式联轴器，常被配置在矿山输送设备的驱动端、中型冶金轧机的辅传动链路、起重设备的行走机构传动组中，这类场景普遍存在启动扭矩冲击大、连续运行周期长、安装空间紧凑的特点，对连接部件的径向尺寸、轴向补偿能力都有明确的硬性要求。

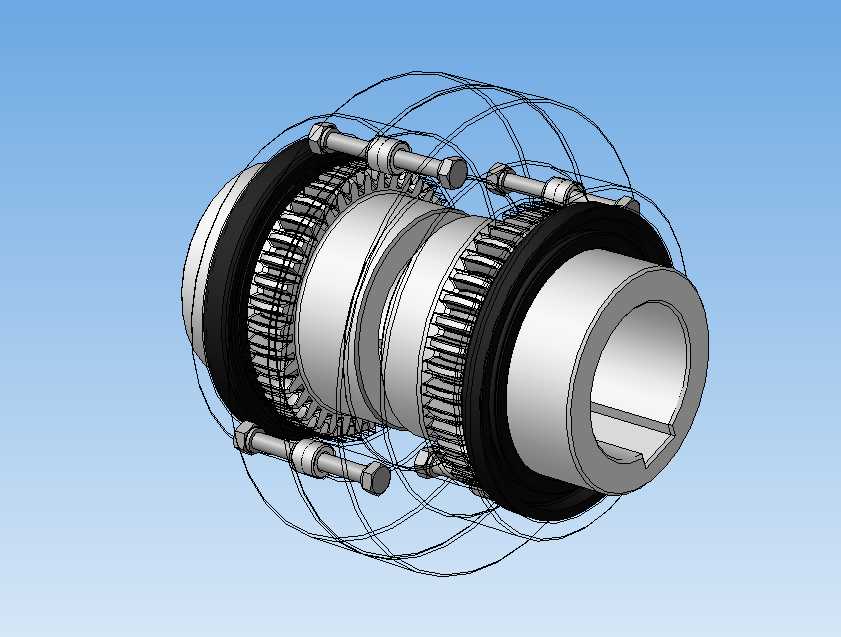

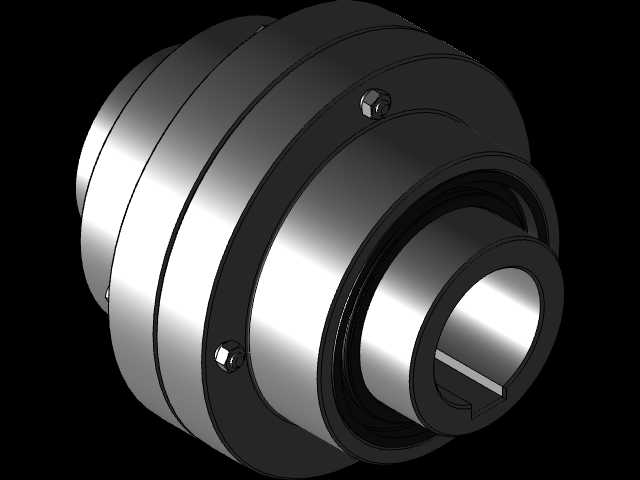

　　从结构设计逻辑来看，该耦合部件采用内外齿啮合的传动形式，外齿轴套分别与两侧待连接的轴端通过键连接实现周向固定，两个外齿轴套的外侧设置有密封端环，配合螺栓紧固的外套筒形成封闭的啮合腔，腔体内可填充润滑脂来降低齿面的滑动摩擦磨损，避免外露啮合结构进入粉尘、金属碎屑等杂质加速齿面失效。齿形设计上采用了变位修形的鼓形齿结构，相比直齿啮合形式，鼓形齿能够允许两轴存在一定的角向位移与径向偏移，在安装对中存在少量误差、或者设备运行过程中轴系受载产生挠曲变形时，齿面接触应力不会出现局部集中的问题，有效提升部件的疲劳使用寿命。外套筒上的紧固螺栓沿圆周方向均匀布置，螺栓预紧后能够保证两侧端环对外套筒的轴向定位，同时密封结构能够防止润滑脂泄漏，避免外界污染物进入啮合区域，适配多粉尘、有少量喷淋的工业现场环境。

　　从安装边界尺寸来看，该联轴器内孔直径为55mm，适配轴径55mm的动力输出与输入端，键槽尺寸匹配标准平键的安装要求，无需对轴端做额外的非标加工即可完成装配。整体径向轮廓控制在合理范围内，不会因为外径过大占用过多的设备安装空间，轴向总长度适配常规中型传动系统的轴端预留间隙，安装时无需大幅调整两侧设备的轴向位置，仅需将两个外齿轴套分别热装或者敲击装配到轴端，对齐外套筒的啮合齿位后穿入紧固螺栓并按对角顺序拧紧到规定预紧扭矩即可完成安装。日常维护过程中，仅需定期通过注油孔补充啮合腔内的润滑脂，检查螺栓的预紧状态，无需频繁拆解更换易损件，相比膜片联轴器、弹性套柱销联轴器，这类齿式耦合结构在同等扭矩等级下外形尺寸更小，承载能力更强，对恶劣工况的适应能力更优。

　　在实际选型匹配过程中，需要注意该联轴器的额定扭矩为1600Nm，选型时需要预留足够的安全系数，避免设备启动瞬间的峰值扭矩超过联轴器的承载上限导致齿面崩裂，同时要确认轴端的键槽规格与联轴器内孔的键槽尺寸匹配，避免出现键连接松动的问题。安装过程中要尽量控制两轴的同轴度误差在允许范围内，虽然鼓形齿结构具备一定的偏差补偿能力，但过大的不对中量依然会加剧齿面的偏磨，缩短部件的实际使用寿命。该结构的啮合齿采用合金钢材质经表面淬火处理，齿面硬度满足重载传动的耐磨要求，外套筒采用高强度结构钢加工，能够承受螺栓预紧力与传动过程中的圆周剪切力，整体结构没有易损的非金属弹性元件，在高温、有油污的工业环境中不会出现元件老化失效的问题，适合长期连续运行的重载传动场景使用。
