工业通风百叶式风口结构设计

　　做工业通风配套结构设计快十二年，经手的风口类构件少说也有上百套，这次的百叶式通风口结构，是针对厂房侧墙通风、设备舱体散热通风场景做的适配设计，之前不少项目里用的普通百叶要么存在防雨角度不合理飘雨进舱的问题，要么叶片刚度不够在大风压下出现形变漏风，还有的安装孔位匹配度差，现场安装要反复扩孔调整，耽误施工进度。

　　这个结构在设计初期就先锚定了实际使用的核心需求：首先是通风截面的有效通风率，不能因为叶片排布过密导致风阻过大，也不能因为叶片间距太宽起不到防雨、阻挡大体积杂物进入的作用。叶片采用等间距平行排布，单叶片采用一体冲压的折边结构，折边角度经过反复校核，在常规降雨天气下，斜向飘落的雨滴会顺着叶片的导流斜面直接排到风口外侧，不会顺着叶片间隙渗入内侧，同时这个折边结构也大幅提升了单叶片的截面惯性矩，不用额外增加加强筋就能承受常规户外工况的风压，避免叶片出现挠曲变形。

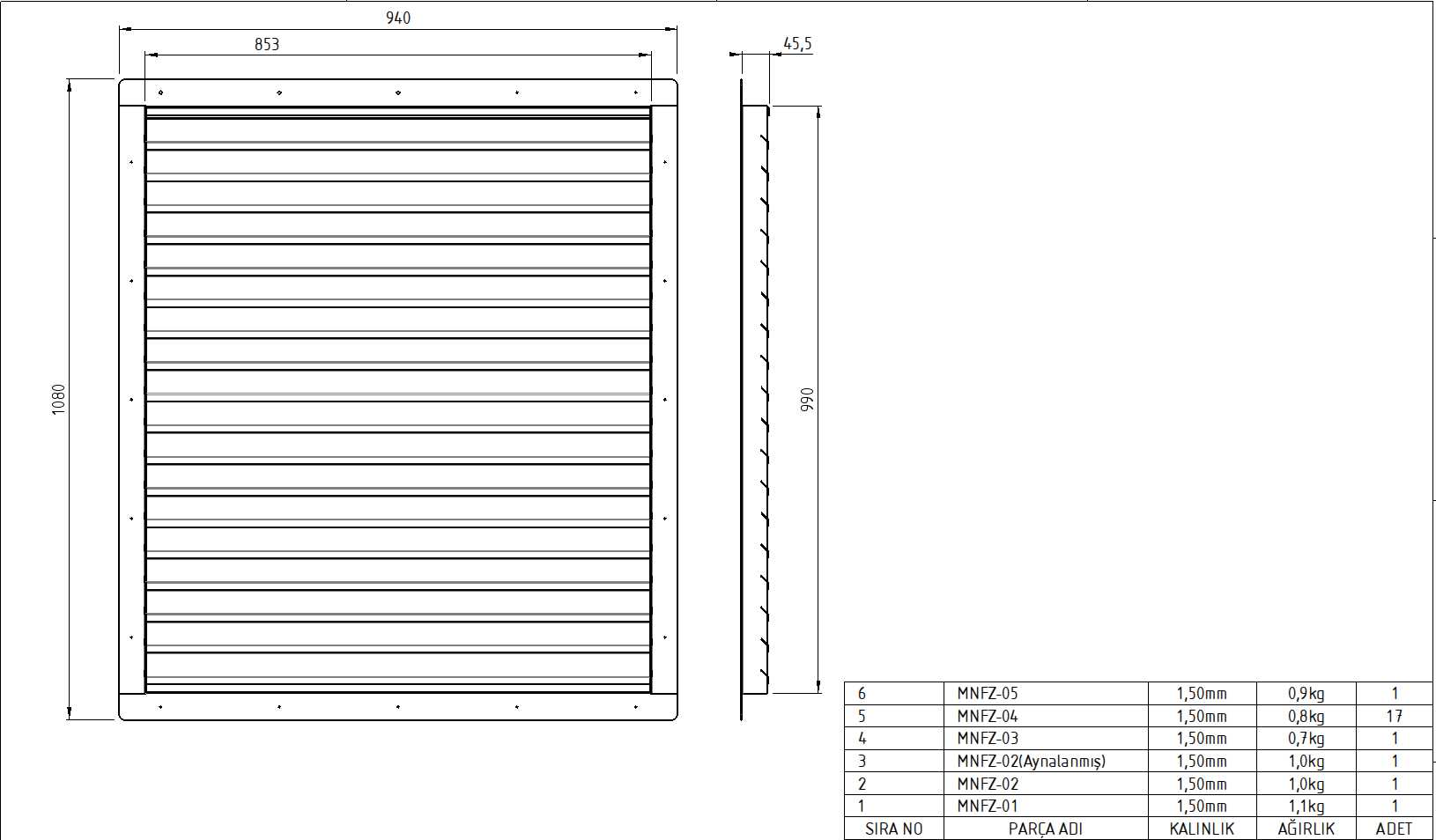

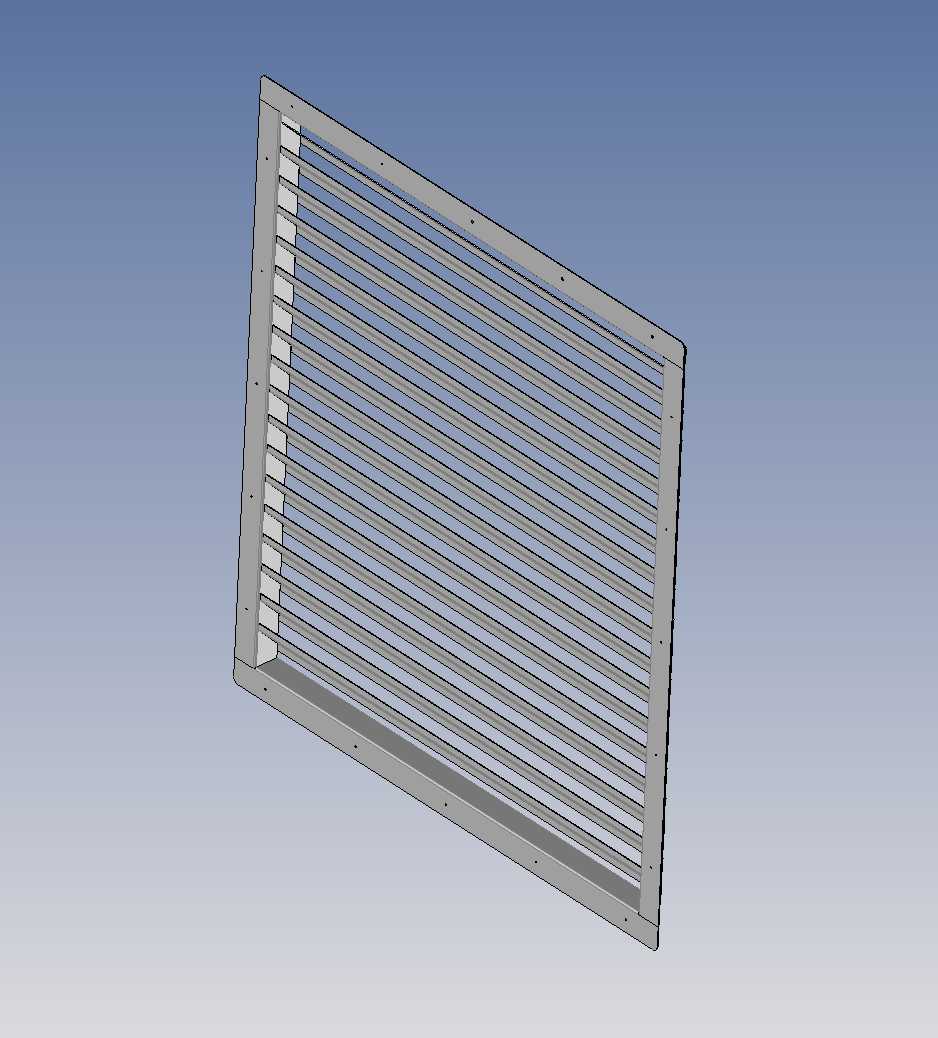

　　外框采用整体折弯的钣金围合结构，四个角位采用焊接后打磨平整的工艺处理，保证框体的平面度，安装面的平面度公差控制在1mm以内，避免现场安装时因为框体翘曲出现和安装基面贴合不严、漏风渗水的问题。框体四周预留的安装孔采用长圆孔设计，长圆孔的长度方向预留了3mm的安装调节余量，现场施工时即使基面的预埋螺栓存在小范围的位置偏差，也能直接对位安装，不需要现场重新打孔，大幅降低现场安装的调整工作量。

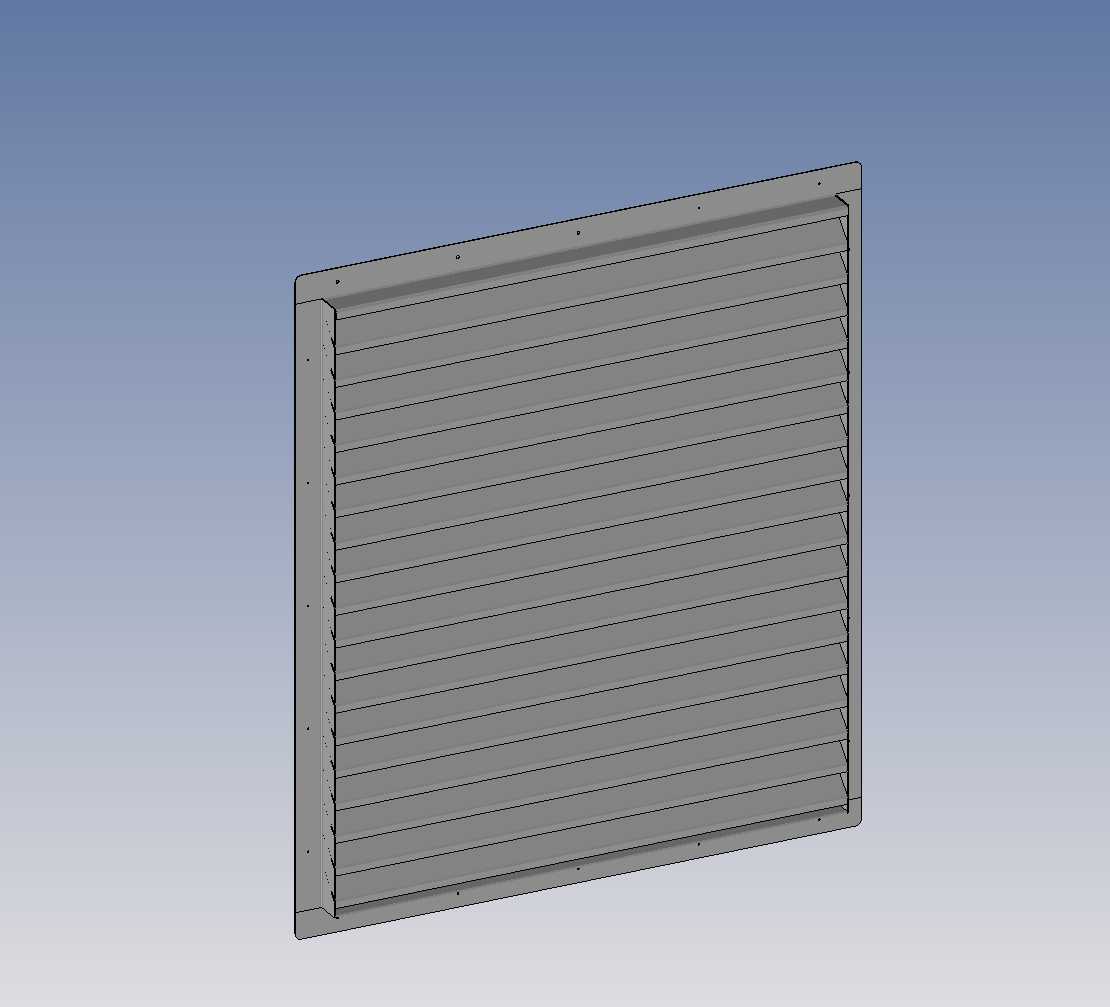

　　从安装边界来看，这个结构的整体外轮廓为矩形，安装时嵌入墙体或者设备舱壁的预留洞口即可，框体的外翻边宽度为25mm，刚好能盖住预留洞口的施工毛边，不需要额外做洞口收边处理。叶片和框体的连接采用冲压铆接的方式，没有突出的连接件，整个风口的迎风面平整光滑，不容易积灰，日常维护只需要用高压气枪从内侧向外吹扫就能清理掉叶片上附着的灰尘和絮状杂物，不需要拆解结构。

　　之前给南方一个沿海厂区做设备舱通风配套的时候，之前用的普通百叶在台风季出现过叶片变形、雨水渗入舱内导致设备受潮的问题，换成类似结构的百叶风口之后，经历了三次台风过境都没有出现渗水或者叶片变形的问题，通风量也完全满足舱内设备散热的要求。这个结构的叶片角度是固定的30度倾角，这个角度是经过通风阻力测试和防雨测试平衡后的最优值，角度再大的话防雨效果会下降，角度再小的话通风阻力会明显升高，影响通风效率。

　　另外在结构细节上，框体的下沿做了内高外低的导流斜面，即使有少量冷凝水或者飘入的雨水落到框体底部，也会顺着斜面直接排到外侧，不会在框体内积存造成钣金锈蚀。整个结构的所有钣金折边都做了圆角处理，没有尖锐的毛刺边，不管是生产加工环节还是现场安装、后期维护环节，都不会划伤施工人员，符合工业设备的安全设计要求。

　　从建模逻辑上来说，整个结构采用参数化建模的方式，叶片间距、框体尺寸、安装孔位都可以根据实际项目的洞口尺寸、通风量要求做快速调整，不需要重新绘制整个结构，只需要修改对应参数就能生成不同尺寸的同系列风口模型，能大幅提升同系列产品的设计出图效率。建模过程中所有的折弯系数都按照常规冷轧钢板的折弯参数做了预设，导出的加工图可以直接用于激光下料、折弯加工，不需要工艺人员再重新调整折弯补偿量，能减少生产前的工艺准备时间。

　　实际应用中，这类百叶风口除了用在厂房侧墙自然通风、设备舱体散热通风之外，还可以配套在通风管道的出口做防风防雨用，根据使用场景的不同，可以在风口内侧加装防虫网或者过滤棉，框体上预留的压条安装位可以直接固定滤网，不需要额外焊接支架，适配性很强。对比市面上常见的铆接式百叶，这个结构的叶片和框体的连接强度更高，在长期风吹震动的工况下不会出现叶片松动、异响的问题，使用寿命比普通薄铁皮百叶要长三倍以上。
