电动机端盖支撑连接结构三维设计

　　该结构属于电动机的端部支撑连接部件，是电机本体与外接负载、安装基座实现刚性衔接的核心承载零件，在中小型异步电动机、伺服驱动电机的装配场景中应用广泛，直接决定电机运行时的同轴度保持能力与轴向定位精度。从实际工况适配角度看，这类端盖结构需要同时承担多重功能：外圈均匀分布的通孔为螺栓穿装位，对应电机机壳端部的螺纹孔位，装配时通过定扭矩螺栓锁紧，实现端盖与机壳的刚性连接，保证端盖止口与机壳内圆的配合公差控制在H7/k6区间，避免电机长期运行后出现端盖偏移导致的转子扫膛问题。

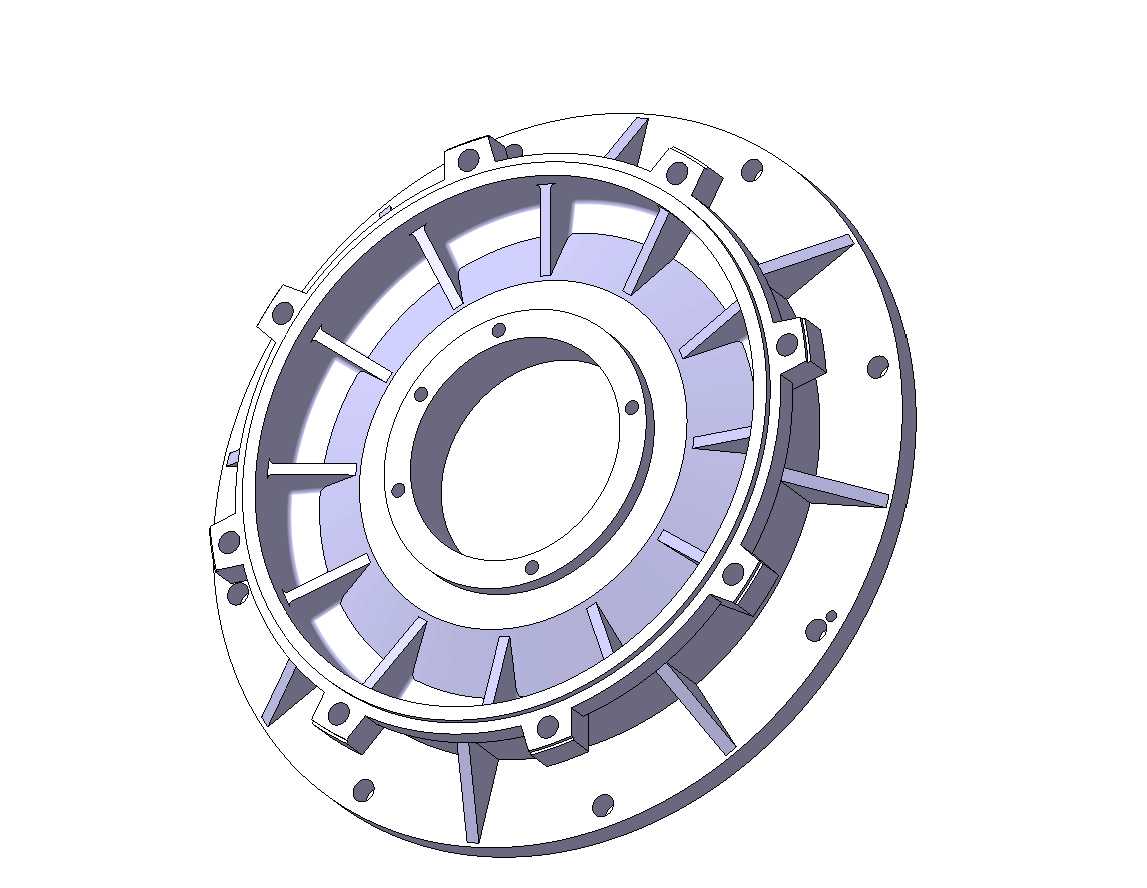

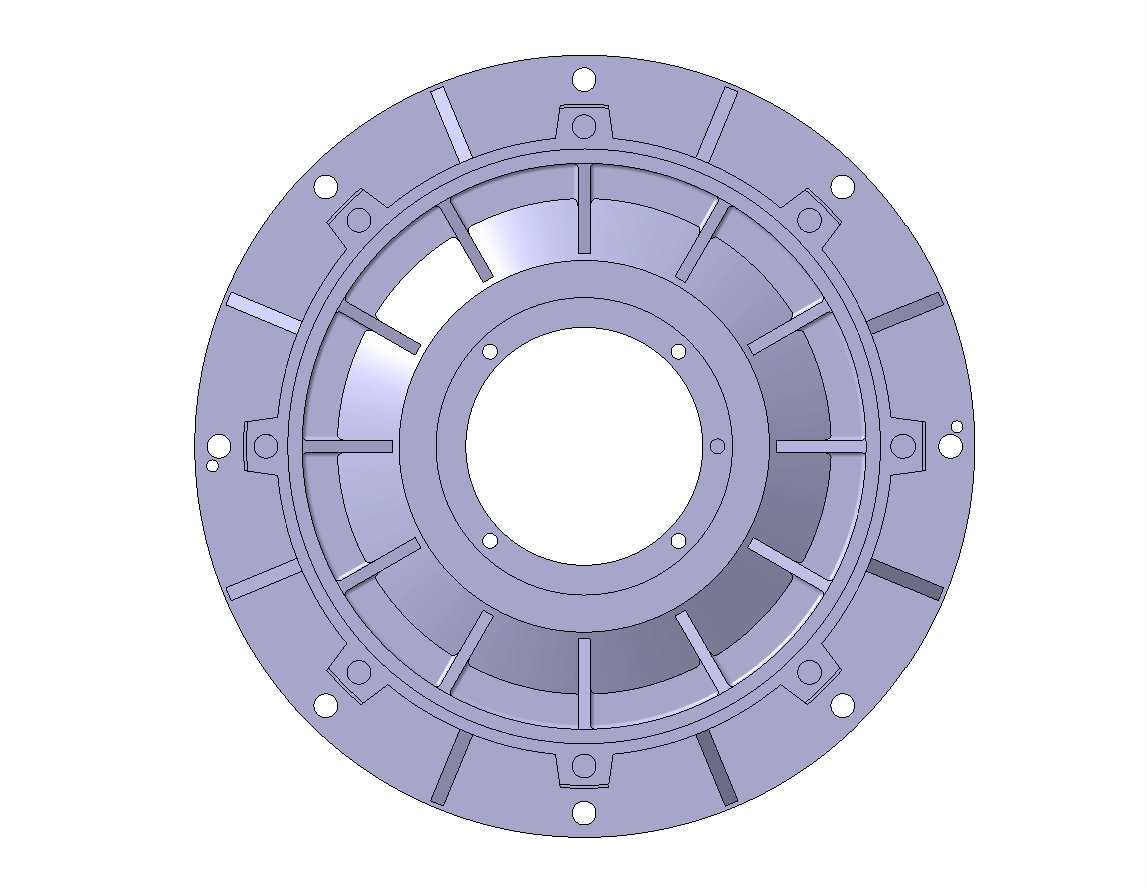

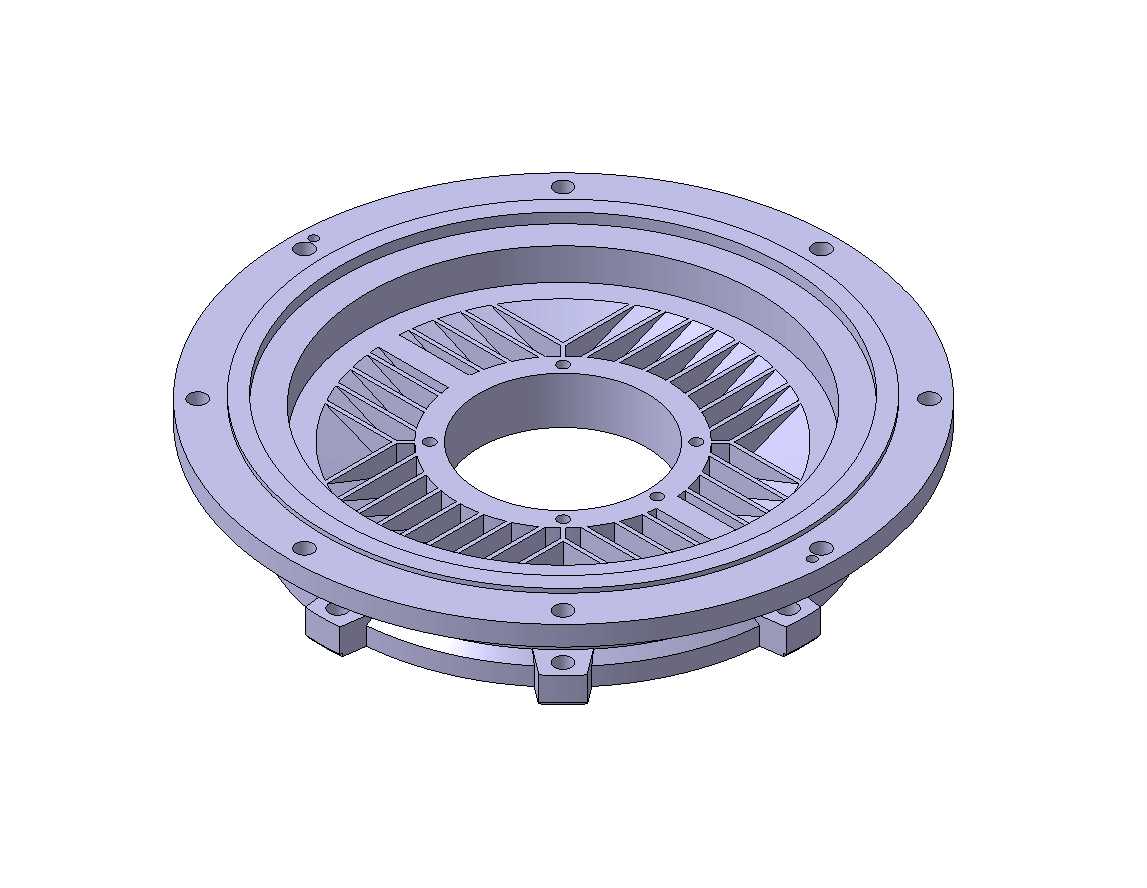

　　端盖中心的通孔为轴承室安装位，用于嵌装深沟球轴承，支撑电机转子的输出轴端，轴承室的圆柱度公差需控制在0.01mm以内，端面与轴线的垂直度公差不超过0.02mm，才能保证转子转动时的径向跳动量符合设计要求，降低运行噪音与轴承磨损速率。端盖内侧均匀分布的径向辐条式结构，一方面是为了在保证结构强度的前提下降低零件整体重量，减少电机端部的转动惯量影响，另一方面辐条之间的镂空区域构成了电机内部散热风道的一部分，当电机自带的散热风扇转动时，气流可以通过这些镂空区域在电机内部形成循环，带走定子绕组端部产生的热量，避免绕组长期高温运行出现绝缘老化。

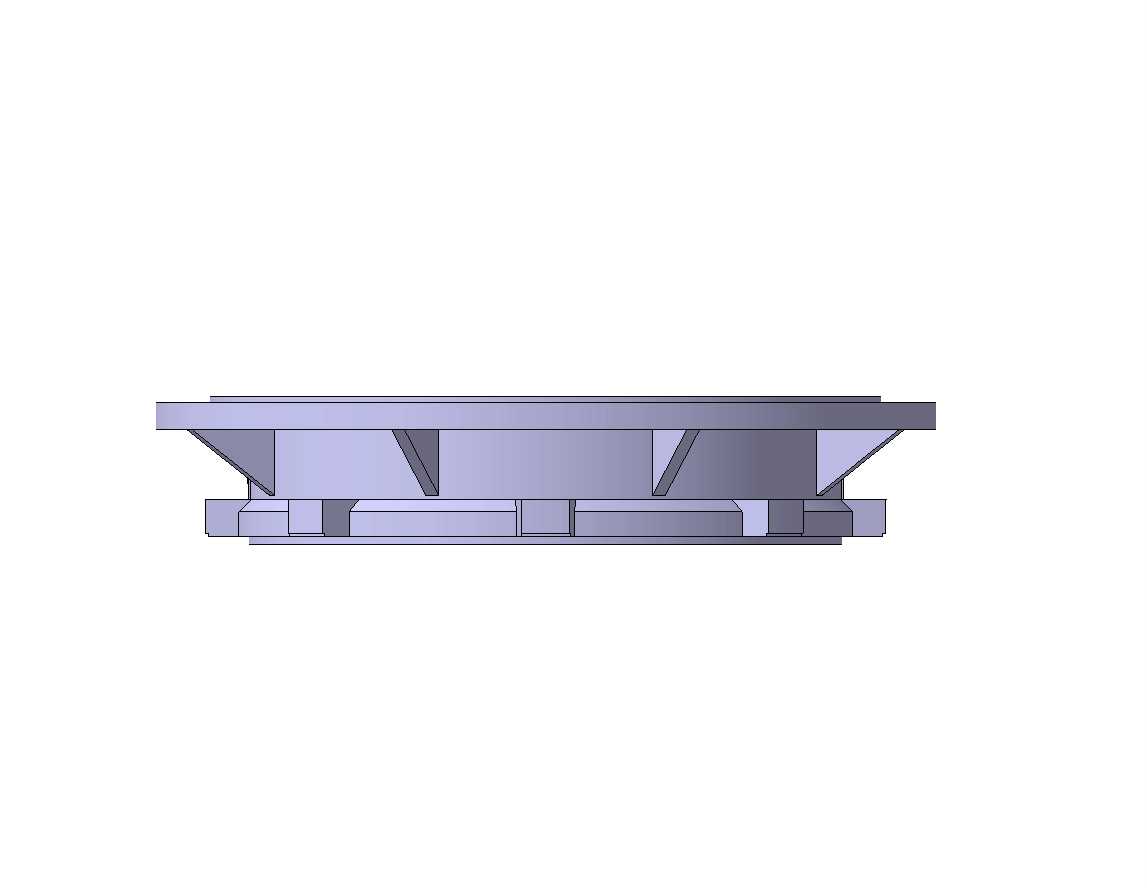

　　端盖外侧分布的带安装孔凸台，是用于电机的外接安装固定，不同凸台的孔位间距对应标准安装尺寸，可适配卧式安装的机座脚架或者立式安装的法兰对接场景，凸台的厚度经过强度校核，能够承受电机满载运行时的轴向窜动力与径向负载，不会出现安装位变形开裂的问题。在设计过程中，首先需要匹配对应型号电机的机壳止口尺寸，确定端盖的整体外圆直径，再根据所选轴承的外径尺寸确定中心轴承室的内径与深度，随后根据电机的额定功率与运行时的最大负载，计算端盖所需的结构强度，通过有限元分析优化辐条的厚度与分布角度，在减重的同时保证应力集中区域的结构强度满足1.5倍安全系数要求。

　　安装边界方面，端盖与机壳配合的止口长度需控制在3-5mm，既保证装配时的导向定位作用，又不会因为止口过长导致装配难度提升；轴承室的深度需匹配轴承的宽度，保证轴承装配到位后，内圈与转子轴的轴肩贴合，外圈与端盖轴承室的挡边贴合，不存在轴向间隙；外圈安装孔的位置度公差需控制在0.05mm以内，保证装配时螺栓可以顺利穿入，不会出现别劲导致的端盖装配变形。这类结构的细节设计还需要考虑加工工艺性，所有转角位置都设置了R1-R2的铸造圆角，避免铸件冷却时出现应力集中导致的裂纹，所有安装孔的端面都设计了凸台加工面，减少精加工面积，降低加工成本，同时保证螺栓锁紧时的接触面平整，锁紧力矩均匀。在实际选型应用中，这类端盖结构适配的电机中心高范围在80-132mm之间，可覆盖0.55kW到7.5kW功率段的通用电动机，能够满足风机、水泵、小型输送设备等常规工业负载的驱动装配需求，结构设计经过多轮工况验证，在额定负载下连续运行的结构变形量小于0.005mm，完全满足电机长期稳定运行的精度要求。
