GOST标准刚性法兰联轴器结构设计

项目分类:通用机械零部件 发布时间:2025-02-17 ID:938953
  • GOST标准刚性法兰联轴器结构设计
  • GOST标准刚性法兰联轴器结构设计

  在重载传动系统的轴系连接场景中,刚性法兰联轴器是应用极为广泛的基础传动部件,这类部件依靠法兰结合面的刚性接触传递扭矩,不存在缓冲补偿结构,因此对两轴的对中精度要求极高,通常应用在转速稳定、载荷平稳、安装对中条件良好的传动链路中,比如工业输送线的动力输出端、中型减速机与工作机的连接工位、固定式泵组的电机与泵体轴连接等场景,这类场景下轴系工作时不会产生较大的相对偏移,刚性连接的方式可以保证扭矩传递的无背隙、高同步性,传动效率相比挠性联轴器更高,也不存在弹性元件老化失效的问题,长期运行的维护成本更低。

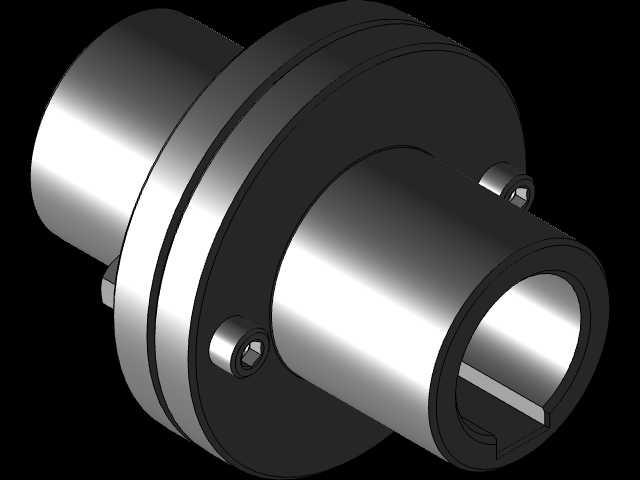

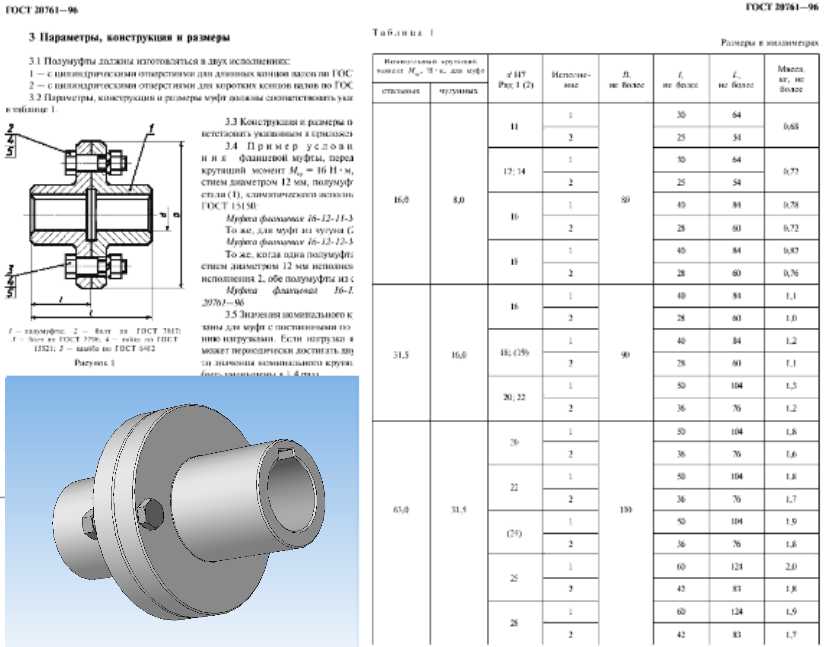

  这款刚性法兰联轴器的设计完全遵循GOST 20761-96标准要求,额定传递扭矩为400Nm,适配轴径为52mm的传动轴,建模过程中严格对照标准中的尺寸公差要求,对法兰盘的结合面、螺栓孔位、轴孔配合公差都做了精准还原。从结构设计逻辑来看,整个联轴器分为左右两个对称的法兰半体,每个半体都带有轴孔与键槽结构,安装时分别通过平键与两侧的传动轴实现周向固定,依靠轴端的锁紧结构实现轴向定位,两个半体的法兰端面上加工有定位止口,安装时止口的凸台与凹槽相互嵌合,能够保证两轴的同轴度控制在标准允许的范围内,避免安装错位带来的附加载荷。法兰盘沿圆周方向均匀布置螺栓连接孔,通过高强度螺栓将两个半体锁紧,结合面之间依靠摩擦力与螺栓的剪切力共同传递扭矩,螺栓孔的位置度、法兰盘的端面跳动量都严格按照标准中的形位公差要求设计,避免高速运转时产生不平衡振动。

  从安装边界尺寸来看,法兰盘的外径、总长度、螺栓孔分布圆直径、止口配合尺寸都完全符合对应规格的标准参数,轴孔的键槽尺寸按照普通平键的配合要求设计,能够直接适配标准规格的平键配件。建模时对法兰盘的过渡圆角、轴孔的倒角、螺栓孔的沉头结构都做了细节还原,这些细节结构并非冗余设计:法兰盘与轴套衔接处的过渡圆角可以降低应力集中系数,避免长期承受交变扭矩时在衔接位置产生疲劳裂纹;轴孔端部的倒角可以方便安装时的轴体导入,也能避免锐边划伤轴表面;螺栓孔的沉头结构可以容纳螺栓头与螺母,避免连接后突出物带来的安全隐患,也能缩小联轴器安装所需的径向空间。

  在实际选型应用中,这类刚性法兰联轴器不适合用在频繁正反转、启动冲击大、两轴安装对中难以保证的场景,因为刚性结构无法补偿两轴的径向、角向与轴向偏移,一旦对中偏差超出允许范围,会在轴、轴承、联轴器本身产生极大的附加应力,轻则加剧轴承磨损、产生振动噪音,重则会导致轴系断裂、螺栓剪断等严重故障。因此在设计选型时,除了核算额定扭矩是否满足传动要求、轴孔尺寸是否匹配之外,还需要提前确认安装工位的对中调整条件,预留足够的安装操作空间,保证两个半体结合面能够完全贴合,螺栓能够按照规定的扭矩对角均匀锁紧。

  三维建模过程中,对各个配合面的尺寸公差做了参数化设置,方便设计人员根据实际的轴系公差要求调整配合松紧度,比如轴孔与轴的配合可以根据传动精度要求选择过渡配合或者小间隙配合,止口的配合选择H7/h6的定位配合,保证装配后的同轴度。模型的结构拆分完全按照实际加工工艺设置,两个半体分别为独立的实体,能够直接用于装配模拟、干涉检查,也可以导出工程图用于生产加工,所有的倒角、圆角、退刀槽等工艺结构都没有省略,完全还原实际零件的加工特征,避免建模时的理想化结构带来的加工可行性问题。
