HVAC系统用IP65防护VCU控制盒结构

　　这款VCU控制盒的结构设计完全围绕HVAC暖通空调系统的车载或工业现场安装工况展开，核心解决电控单元在复杂环境下的防护、安装与接插可靠性问题。从实际应用场景来看，HVAC系统的VCU单元往往布置在设备舱靠近风道或机组外侧的位置，日常运行中会面临凝露、粉尘飞溅、检修时的意外泼溅，甚至部分车载HVAC场景下还要承受路面带起的泥水冲击，因此IP65的防护等级是结构设计的核心硬指标，整个壳体的合缝处、接插界面都做了对应的密封结构预留，上盖与下盒的配合面设计了连续的密封胶条安装槽，槽体深度与宽度经过压缩量校核，保证合盖锁紧后胶条的压缩率维持在25%-30%的合理区间，既不会因为压缩量过大导致胶条永久变形失效，也不会因为压缩量不足出现密封缝隙。

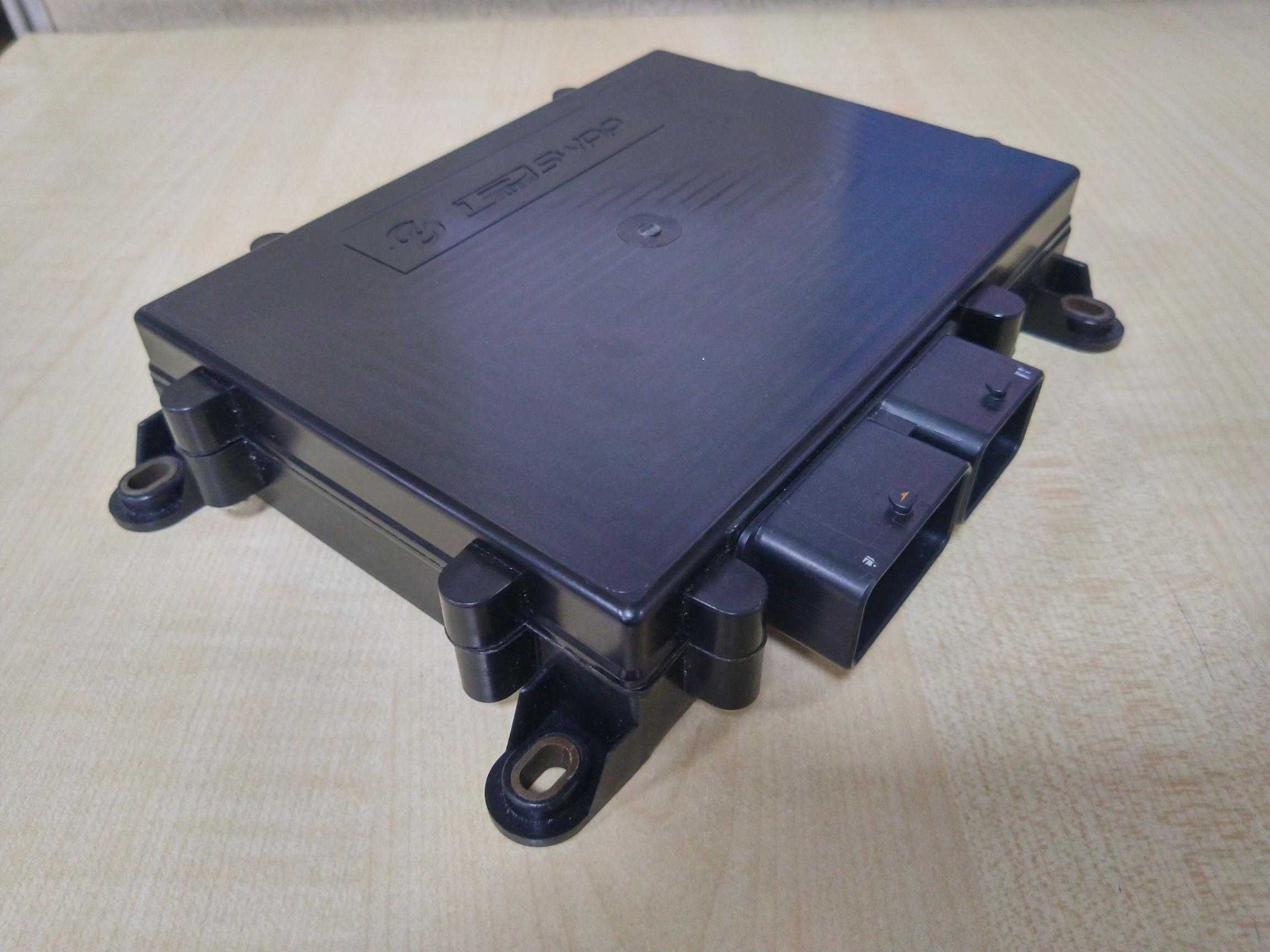

　　壳体的外形采用方正的切角设计，四个边角做了小圆弧过渡，避免安装过程中锐边划伤操作人员或者周边线束，整体壁厚根据3D打印成型的工艺特性做了均匀化处理，壁厚差控制在0.5mm以内，防止打印过程中出现翘曲变形，同时也能保证壳体整体的结构刚性，在承受常规的外力挤压时不会出现凹陷变形，保护内部的PCB控制板不受外力损伤。安装固定结构设计在壳体的同侧两端，采用带安装孔的外伸耳座形式，耳座与盒体一体成型，安装孔内嵌金属衬套的预留位，避免长期使用中螺丝锁紧导致塑料材质的耳座出现开裂，两个安装孔的中心距按照HVAC机组常用的电控安装位标准尺寸设计，能够直接适配现有安装支架，不需要额外做转接件，降低现场安装的改造成本。

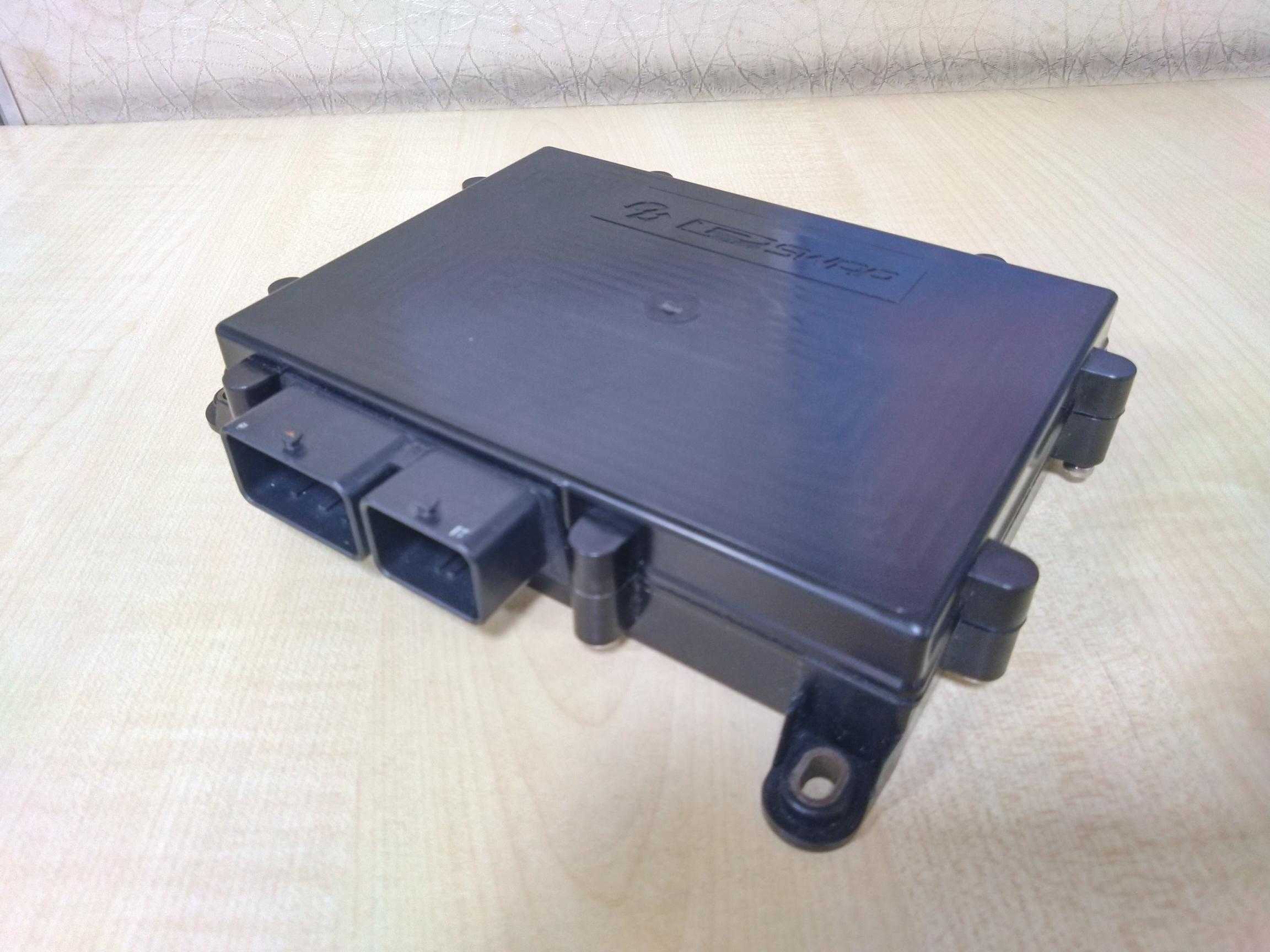

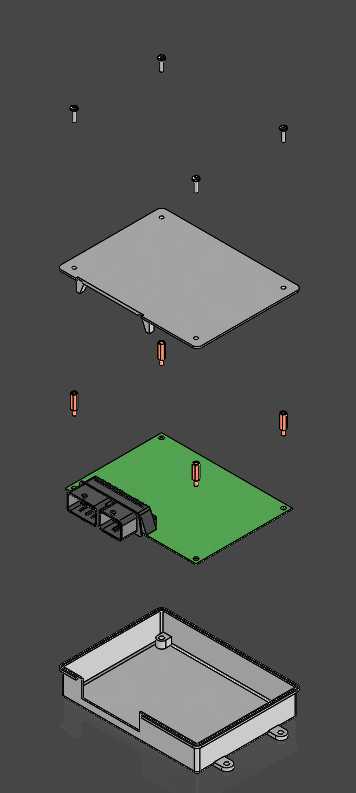

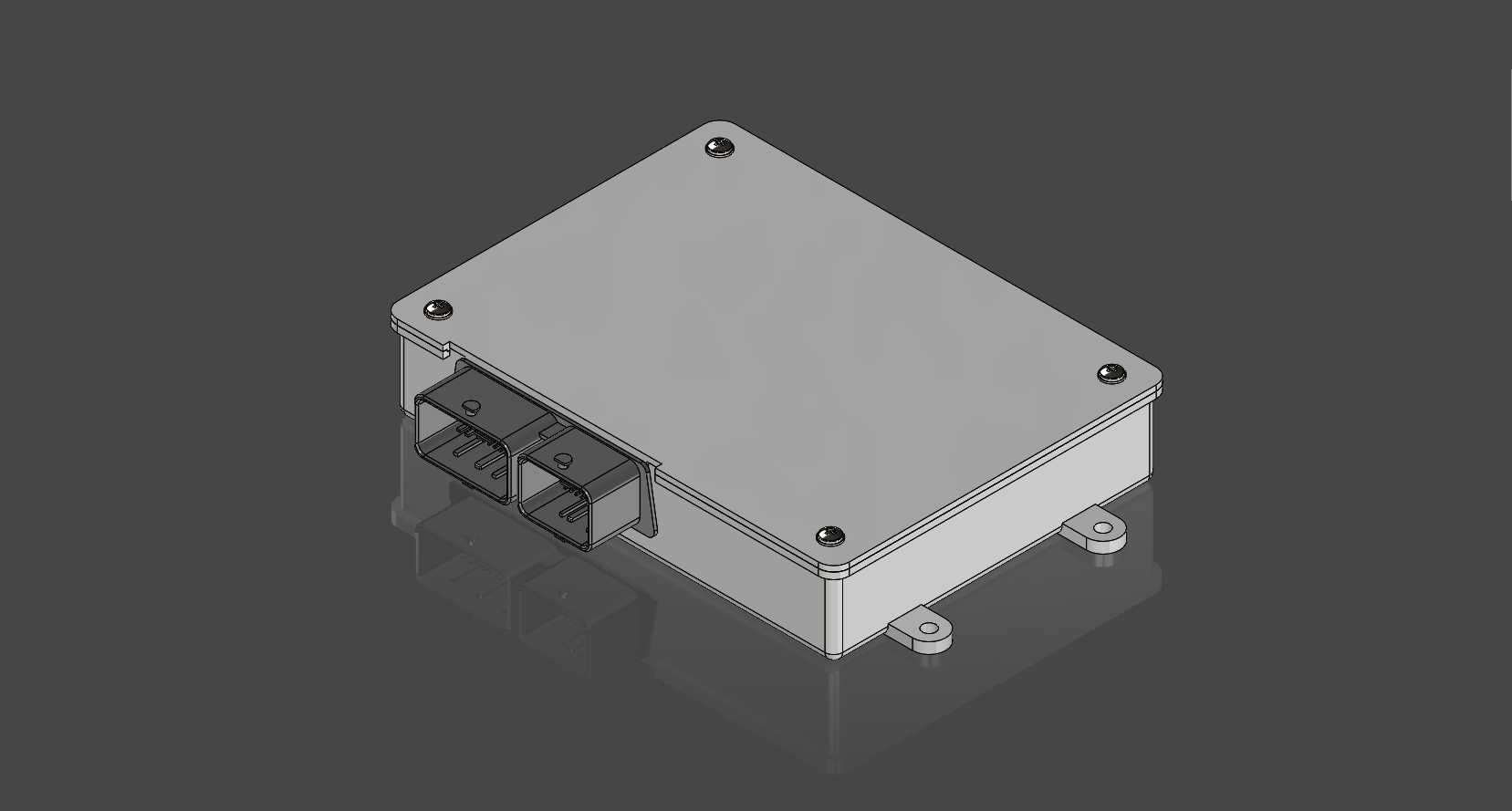

　　接插端口全部布置在壳体的同一侧，端口的开口尺寸与位置完全匹配常用的汽车级防水接插件，接插件与壳体的配合处设计了台阶式密封面，接插件装配后可以通过密封圈与壳体端面压紧，实现接插界面的IP65防护，端口的排布间距留足了接插件的插拔操作空间，即使是带锁紧结构的防水接插件，也能在不拆卸壳体的情况下完成线束的插拔维护。壳体内部设计了PCB板安装柱，柱高根据PCB板上最高元器件的高度做了避让，安装柱顶端设计了热熔铆点或者螺丝固定的沉台，PCB板装配后与盒底、上盖之间都留有足够的散热间隙，避免元器件直接贴在壳体内壁导致热量积聚，同时间隙内也可以根据需要填充导热灌封胶，进一步提升散热能力与抗震性能。

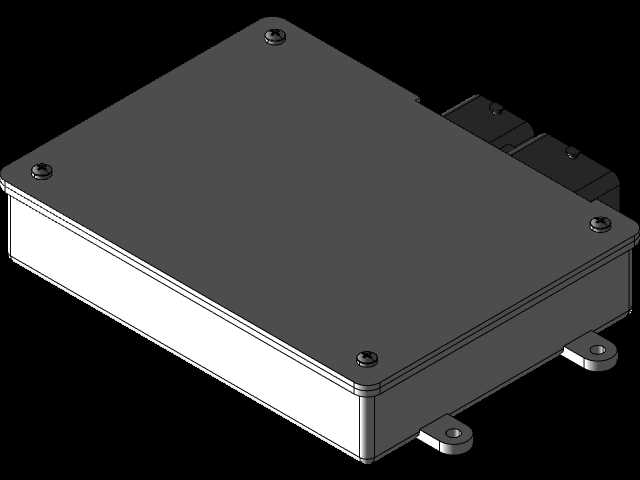

　　上盖的锁紧采用四角分布的螺丝固定方式，螺丝孔做了沉头设计，螺丝锁紧后头部不会突出上盖表面，避免安装过程中与周边部件发生干涉，每个螺丝孔下方都设计了密封塞的安装位，螺丝锁紧后可以塞入密封塞，防止水汽从螺丝孔缝隙渗入壳体内部。整个壳体的外形尺寸控制紧凑，在满足内部PCB板、接插件安装空间的前提下，尽可能压缩外部轮廓尺寸，减少在HVAC机组内的安装空间占用，适配更多紧凑安装空间的应用场景。从设计思路上看，这款结构没有做多余的装饰性设计，所有的结构特征都服务于防护、安装、接插、散热这几个核心功能需求，没有冗余的结构，既能够满足3D打印快速打样验证的需求，小批量生产时也可以直接转成注塑模具进行量产，结构的拔模角度已经按照注塑工艺要求做了预留，不需要做大幅的结构修改就能直接开模，缩短从样件验证到量产的周期。在抗震性能方面，盒体内部的PCB安装柱位置做了局部加厚处理，耳座与盒体的连接位置做了加强筋设计，能够承受HVAC设备运行时产生的持续振动，不会出现安装耳断裂或者PCB板松动的问题，接插件的固定位置也做了局部加强，避免长期振动导致接插件松脱接触不良。
