三菱TM-RFM004C20直驱伺服转盘结构

　　这款直驱式伺服转盘属于高精度回转执行部件，核心采用无齿轮直接驱动结构，从根源上规避了传统蜗轮蜗杆、齿轮减速转台存在的背隙、磨损、传动滞后等问题，额定输出扭矩可达4Nm，能够在高速回转工况下保持角秒级的定位精度，适配多类需要精密角度控制的工业场景。在3C电子制造领域，这类转盘常被集成到点胶、锁付、检测工位的回转工装上，配合视觉系统完成多工位的快速切换，单步定位时间可压缩至百毫秒级，重复定位精度不会因为长期往复运行出现衰减；在锂电池叠片、软包电池封装工序中，该类转盘可承载工装夹具完成极片的精准对位，避免传动间隙带来的叠片错位问题；在精密装配领域，它也可作为小型回转台核心部件，配合机械手完成微小型零件的角度调整、多面装配作业。

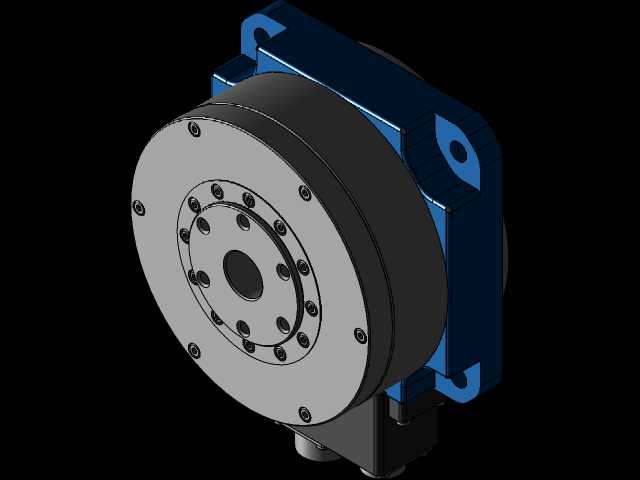

　　从结构设计逻辑来看，这款转盘将伺服驱动单元、高精度角度编码器、交叉滚子轴承做了一体化集成设计，上部的圆形法兰盘面为负载安装面，盘面均布多组螺纹安装孔与定位销孔，可直接对接工装夹具、回转工装板，不需要额外设计转接法兰，降低上层负载的安装设计难度。主体的圆柱形壳体为定子与转子的容纳结构，壳体上部的端盖通过圆周均布的内六角螺钉与主体锁紧，端盖与转子之间设置有密封结构，可阻挡车间环境中的粉尘、切削液进入内部编码器与绕组区域，适配一般工业车间的使用环境。下部的蓝色安装基座为整机的固定支撑结构，基座两侧伸出带安装孔的固定耳，可通过内六角螺栓直接固定在设备安装板上，安装基准面经过精磨处理，安装后盘面的端面跳动、径向跳动可控制在微米级，不需要二次刮研调整。

　　侧面突出的接线模块采用双连接器设计，分别对应动力供电与编码器信号传输，连接器选用工业级圆形航空插头，带锁紧卡扣结构，可避免设备运行过程中振动导致的接头松脱，接线模块与主体壳体之间通过密封垫连接，防护等级可满足常规工业设备的使用要求。设计过程中，将驱动的电磁部分、轴承支撑部分、检测部分做了同轴度优化，交叉滚子轴承同时承受轴向负载、径向负载与倾覆力矩，即使上部负载存在一定的偏载，也能保持回转过程的平稳性，不会出现卡顿或者精度丢失的问题。编码器采用高分辨率绝对值型，断电后可记忆当前位置，设备重新上电后不需要执行回零操作，可直接进入运行状态，减少设备开机的准备时间。

　　从安装边界来看，这款转盘的整体高度控制较为紧凑，不需要在设备内部预留过大的安装空间，适合集成到空间紧凑的桌面型自动化设备、小型精密专机中。安装时需要注意基座安装面的平面度，若安装面平面度过差，会导致基座受力变形，进而影响轴承的预紧状态，导致回转阻力增大、精度下降。上部负载安装时需要做动平衡校核，尤其是高转速运行工况下，负载的偏心量需要控制在允许范围内，避免长期偏载运行导致轴承过早磨损，影响设备使用寿命。接线时需要将动力线与编码器信号线分开布线，避免动力线的电磁干扰影响编码器信号的稳定性，导致定位出现波动。日常维护中，该类直驱转盘因为没有减速齿轮结构，不需要定期更换润滑脂，仅需要定期检查安装螺栓的锁紧状态、连接器的接触状态即可，维护成本远低于传统带减速机构的回转工作台。在三维建模过程中，该模型完整还原了各部件的装配关系，包括安装孔位尺寸、连接器的位置与尺寸、盘面的孔位分布，可直接用于设备布局设计、干涉检查，不需要重新测绘各部分尺寸，能够大幅缩短设备开发阶段的设计周期，帮助结构工程师快速完成整机的布局方案验证。
