带齿轮电机驱动的线性直线导轨系统

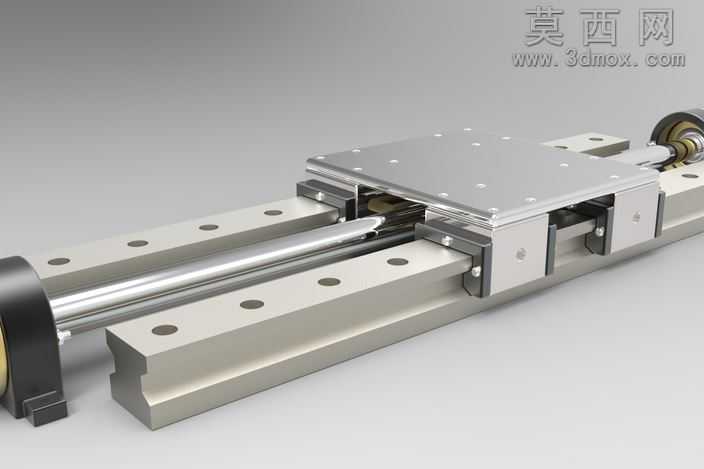

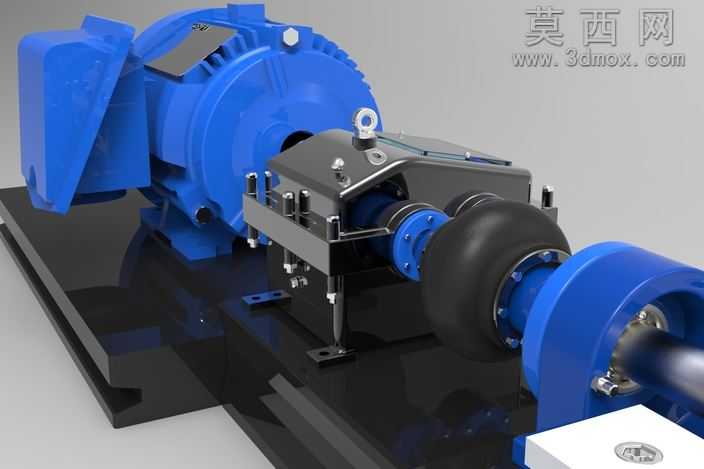

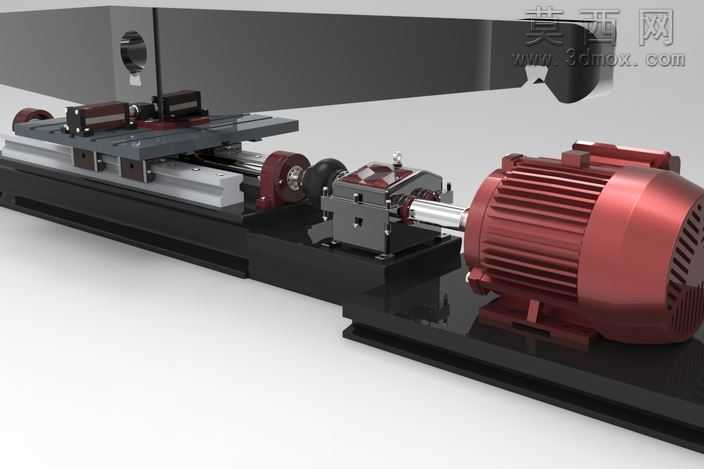

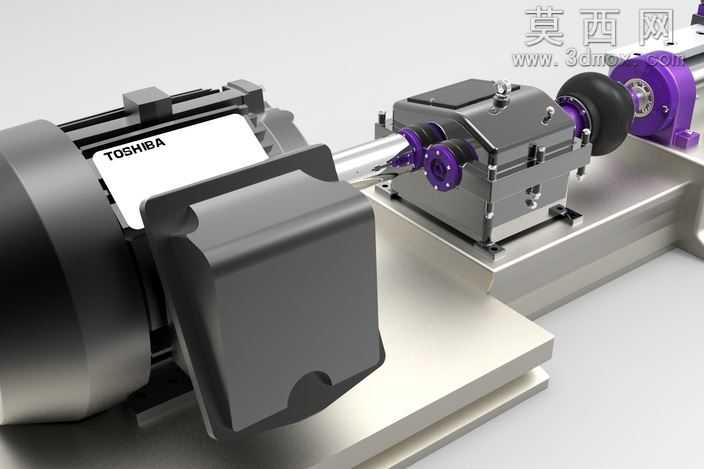

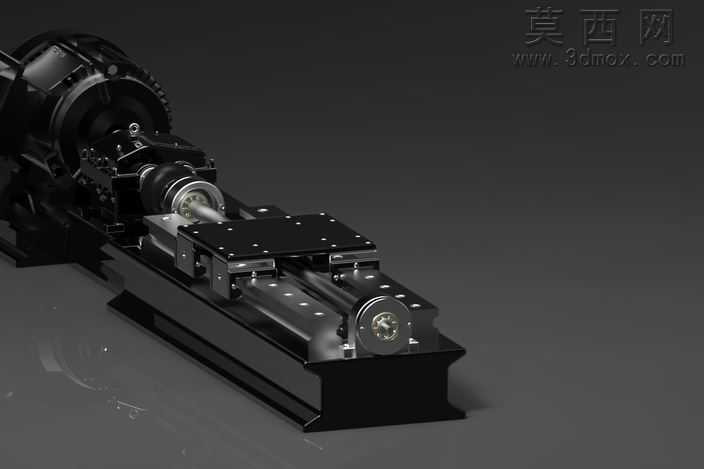

本作品为带齿轮与电机驱动的简易线性导轨系统三维模型，建模过程严格遵循机械传动设计逻辑，先以基准轴、基准面搭建整体装配定位框架，自下而上完成各零部件的参数化建模：首先构建底部承托导轨基座，采用拉伸凸台特征加工出导轨安装定位槽、端部轴承座安装位，保证基座的平面度与安装孔位的同轴度公差符合线性传动的装配要求；随后建模双平行直线导轨副，对导轨滚道、滑块滚珠循环沟槽做细节特征还原，确保滑块与导轨的配合间隙符合实际滑动工况的精度要求。传动部分建模包含齿轮传动组、驱动连接轴、端部支撑轴承组件，齿轮采用渐开线齿形参数化生成，保证齿廓啮合的传动合理性，驱动端电机模型还原了安装法兰、输出轴连接结构，可直观展示动力输入到传动输出的完整路径。滑动工作台部分建模包含滑台安装板、锁紧定位孔位、与滑块的连接凸台，还原实际工况中滑台承载安装的功能结构。渲染阶段采用深色哑光背景突出机械结构主体，金属材质区分清晰：导轨、齿轮、轴类零件采用抛光钢材质，添加细微的表面划痕与金属反光效果还原机加工金属质感；基座、滑台安装板采用发黑氧化处理的金属材质，表面设置细腻的磨砂颗粒质感；电机外壳采用哑光铸铁材质，端盖部分做亮面金属区分；轴承部件还原保持架、滚动体的材质差异，整体光影采用侧方主光源搭配环境补光，突出零件的轮廓层次与装配关系，避免过强反光遮挡结构细节。设计思路围绕简易线性传动单元的功能展示展开，整合了旋转动力输入、齿轮减速传动、直线滑动输出的完整传动链，可用于线性传动机构的原理演示、教学展示，也可作为自动化设备中进给轴模组的设计参考，模型各零件间保留了正确的装配约束关系，可直观模拟滑台沿导轨做直线往复运动的工作状态，清晰展示动力从电机输出经齿轮传递后带动滑台移动的完整传动逻辑，各连接部位的紧固件、定位销等细节也做了还原，保证模型的结构完整性与装配合理性。
