带安装孔位的树莓派开发板三维结构设计

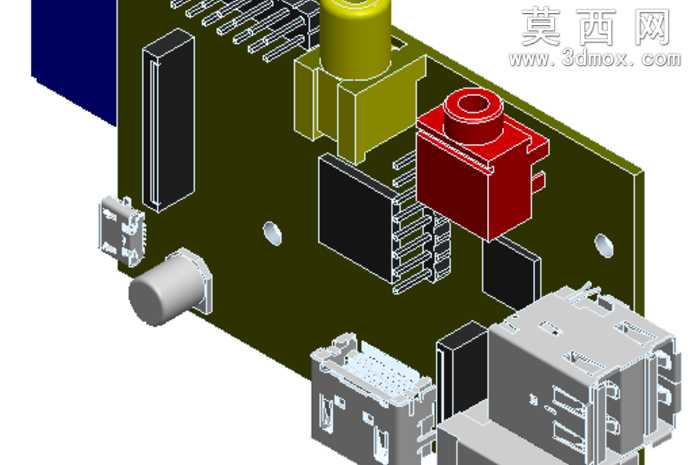

本作品为带安装孔位的树莓派开发板三维建模成果，建模过程中严格遵循树莓派硬件的实际尺寸规范，首先完成PCB基板的基础外形构建，精准还原基板的轮廓倒角、边角弧度以及预设安装孔的孔径、孔位间距参数，确保后续安装适配性符合实际使用需求。在板载元件建模阶段，针对不同功能组件采用差异化建模策略：对于音视频接口类元件，如黄色复合视频接口、红色音频接口，分别还原其插接腔体、外部卡扣结构与接口端面的细节特征，区分不同接口的外形尺寸差异；对于USB、以太网等矩形接口组件，精准复刻接口金属屏蔽罩的卡扣凹槽、引脚排布位置以及接口外壳的壁厚参数，还原接口的插接导向结构；对于板载排针排母组件，按照标准引脚间距完成单根插针的阵列排布，还原插针的圆柱形态与塑料基座的固定结构；对于板载电容、芯片等贴片元件，根据元件实际封装尺寸构建方块或圆柱形态，区分芯片的引脚排布与电容的端面标识特征。材质渲染阶段，为PCB基板赋予深绿色阻焊层材质，模拟真实电路板的哑光质感，为金属接口部件赋予银灰色金属材质并添加轻微反光效果，为不同功能的塑料接口部件匹配对应颜色的塑料材质，还原元件的色彩区分特征，为板载固定螺丝孔添加金属衬圈的材质表现，提升模型真实感。结构设计上重点优化了安装孔位的周边结构，预留足够的螺丝安装空间，避免孔位与周边板载元件产生干涉，同时梳理了所有板载元件的排布逻辑，确保各元件之间的间距符合实际电路板的布线安全距离，接口位置的伸出长度与实际产品一致，可直接用于3D打印外壳适配、安装支架设计、硬件组装模拟等场景，建模过程中对所有装配接触面做了公差预留处理，保证虚拟模型与实物装配的匹配度。
