压接式DB9超小型连接器三维建模作品

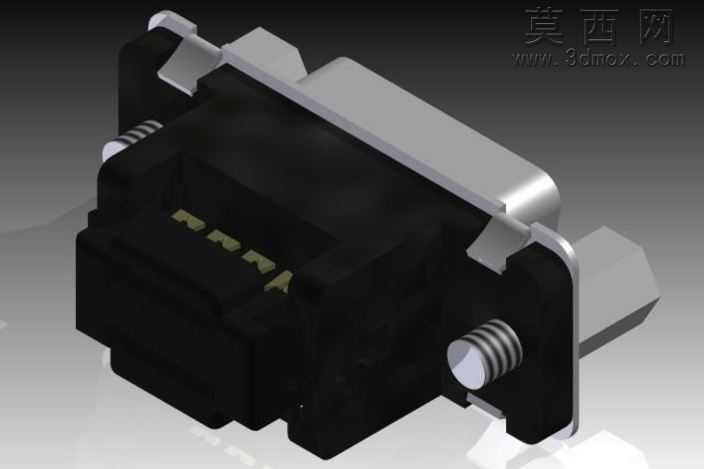

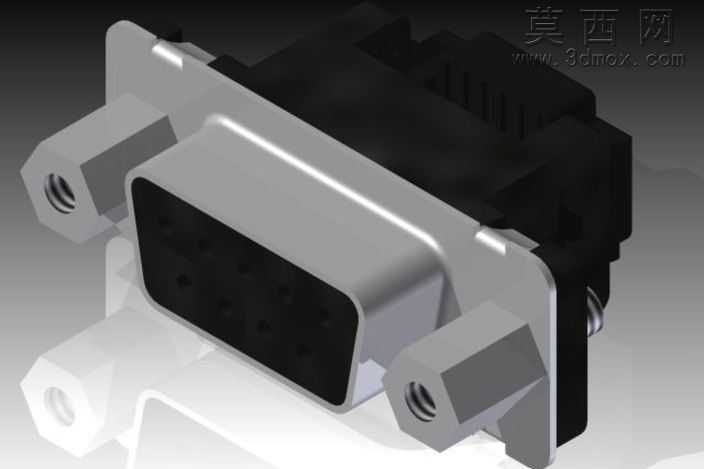

本作品为压接式DB9超小型连接器的三维参数化建模成果，建模过程严格遵循压接型D-sub连接器的实际生产尺寸规范，完整还原了该款连接器的全部结构细节。建模阶段首先以连接器的金属屏蔽壳体为核心基准，通过草图绘制勾勒出壳体的D型轮廓与两侧带螺纹安装孔的固定耳结构，采用拉伸、倒角、拔模等特征命令生成壳体的基础实体，针对壳体边缘的冲压圆角、安装孔内的螺纹牙型、壳体表面的金属镀层质感做了精细化处理，还原了锌合金压铸壳体的金属哑光质感。针对连接器内部的黑色绝缘胶芯部分，建模时精准排布了9个引脚对应的插孔型腔，还原胶芯与金属壳体的卡扣配合结构，确保胶芯与壳体的装配间隙符合实际产品的公差要求，胶芯材质设置为黑色阻燃PBT塑料，添加了细微的磨砂纹理来匹配真实塑胶件的表面质感。两侧的压接结构部分，完整还原了线缆压接端的导向槽、压线卡扣结构，可直观展示压接装配时线缆与端子的配合关系，金属端子部分采用铜合金材质参数，还原了镀锡端子的金属光泽与接触端的弹性结构特征。渲染阶段采用工作室光照环境，通过多角度打光突出金属壳体的反光质感与塑胶胶芯的哑光质感，添加柔和的环境阴影提升模型的真实感，整体模型结构完整，各部件可单独拆分用于装配演示，既可以用于电气布线场景的装配仿真，也可作为接插件选型展示的三维素材，模型的尺寸精度完全匹配MulticompSPC15417型号的实物参数，能够直接导入各类三维场景用于机电一体化设计的配套使用。
