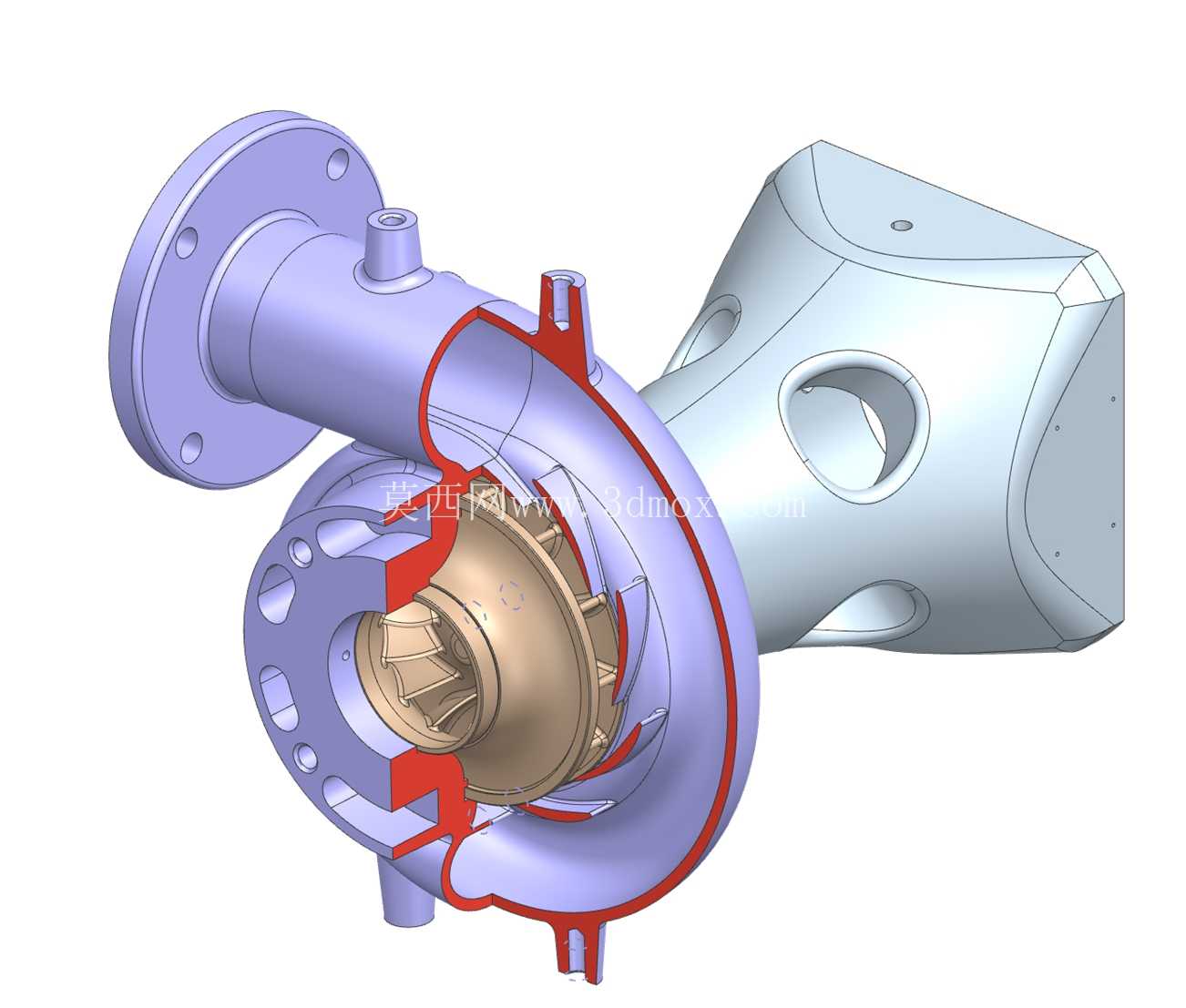

这款微型液压涡轮的结构设计,最初是面向小流量液压回路的能量回收、微型液压动力输出场景做的方案,在小型液压机具、便携液压试验台、微流控液压驱动系统里,这类小尺寸涡轮可以替代传统的微型叶轮泵做反向能量回收,也能作为小功率液压动力元件,把流体的压力能转化为旋转机械能输出。从结构剖视能看到,整个涡轮采用轴向进流、周向出流的经典离心泵式涡轮流道,进口侧带标准法兰连接结构,法兰上的安装孔做了等距均布设计,适配常规小通径液压管路的法兰安装尺寸,安装时不需要额外做转接法兰,能直接对接现有液压管路的接口,减少管路转接带来的压力损失。

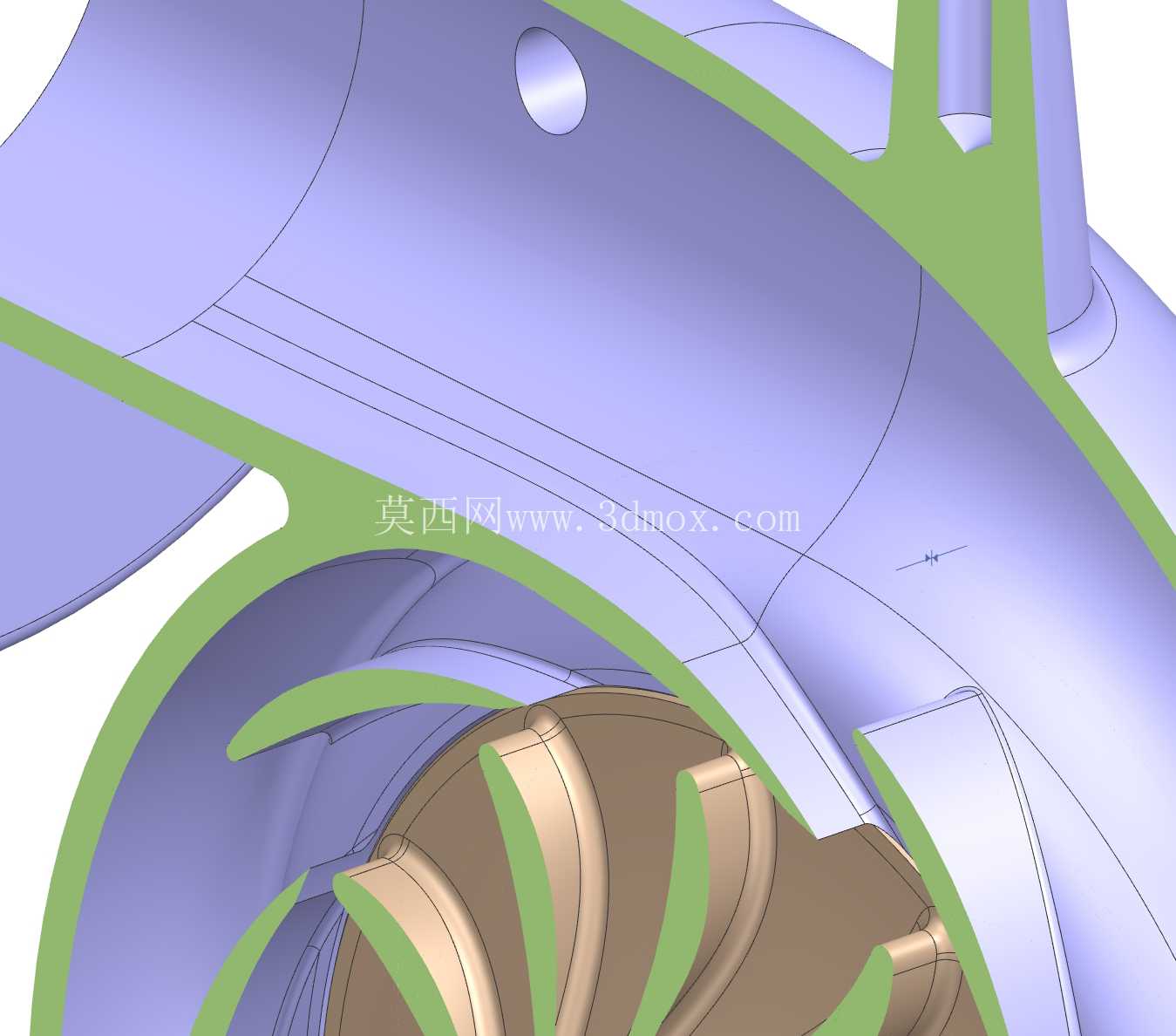

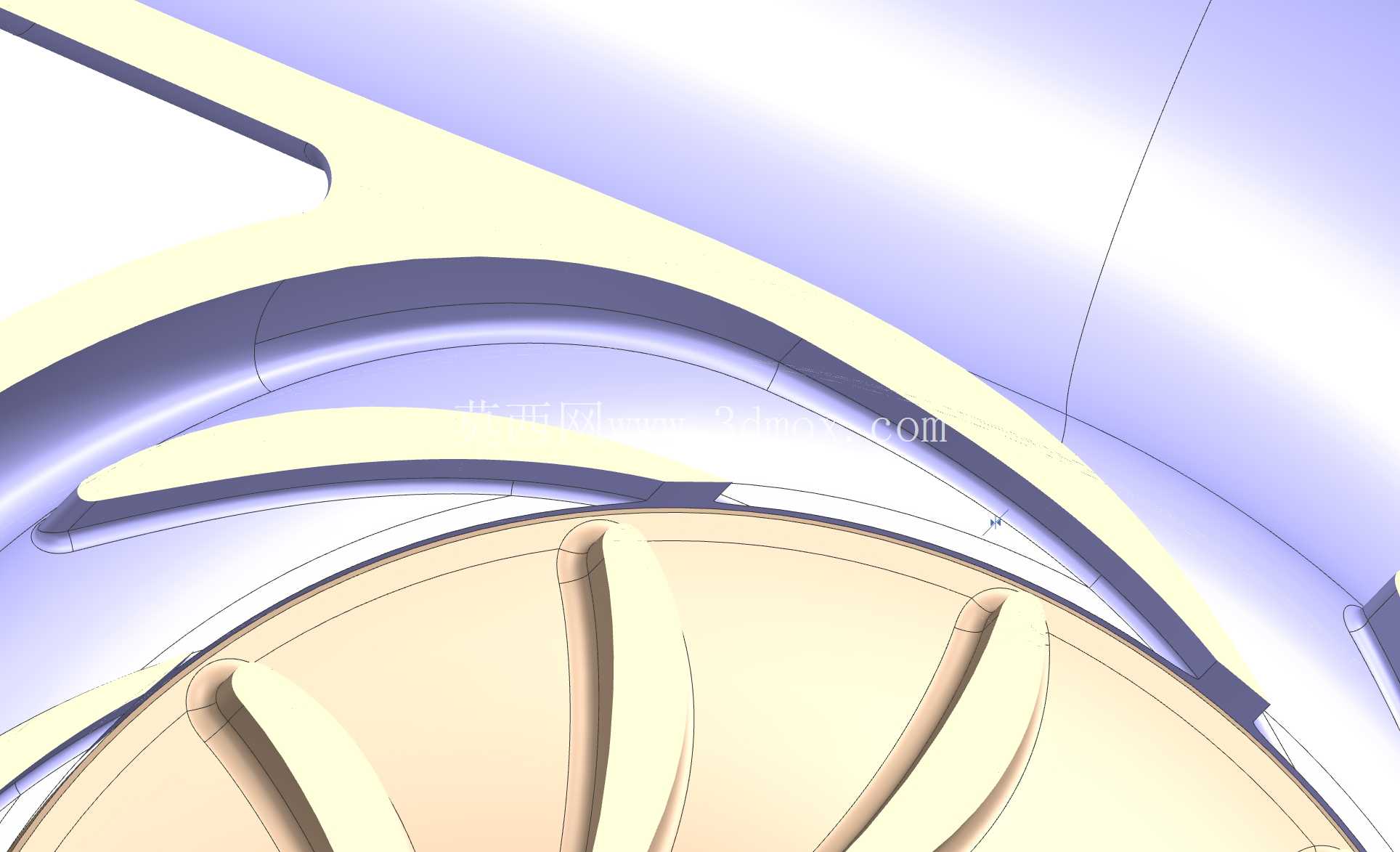

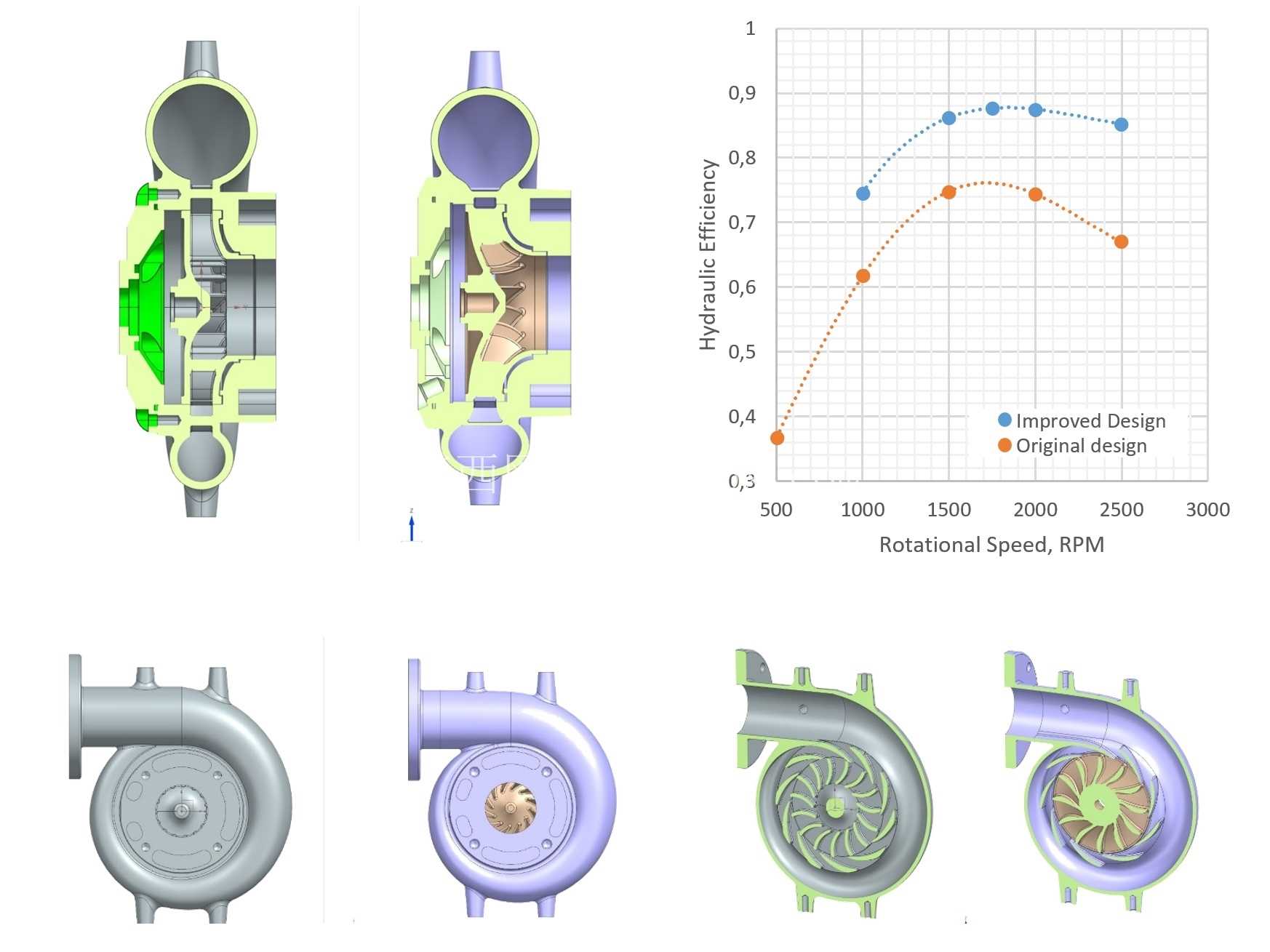

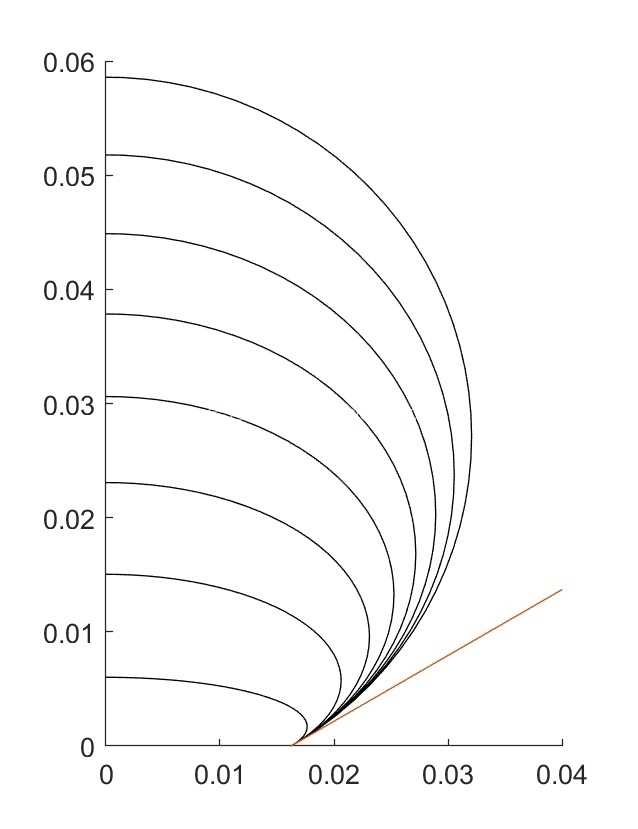

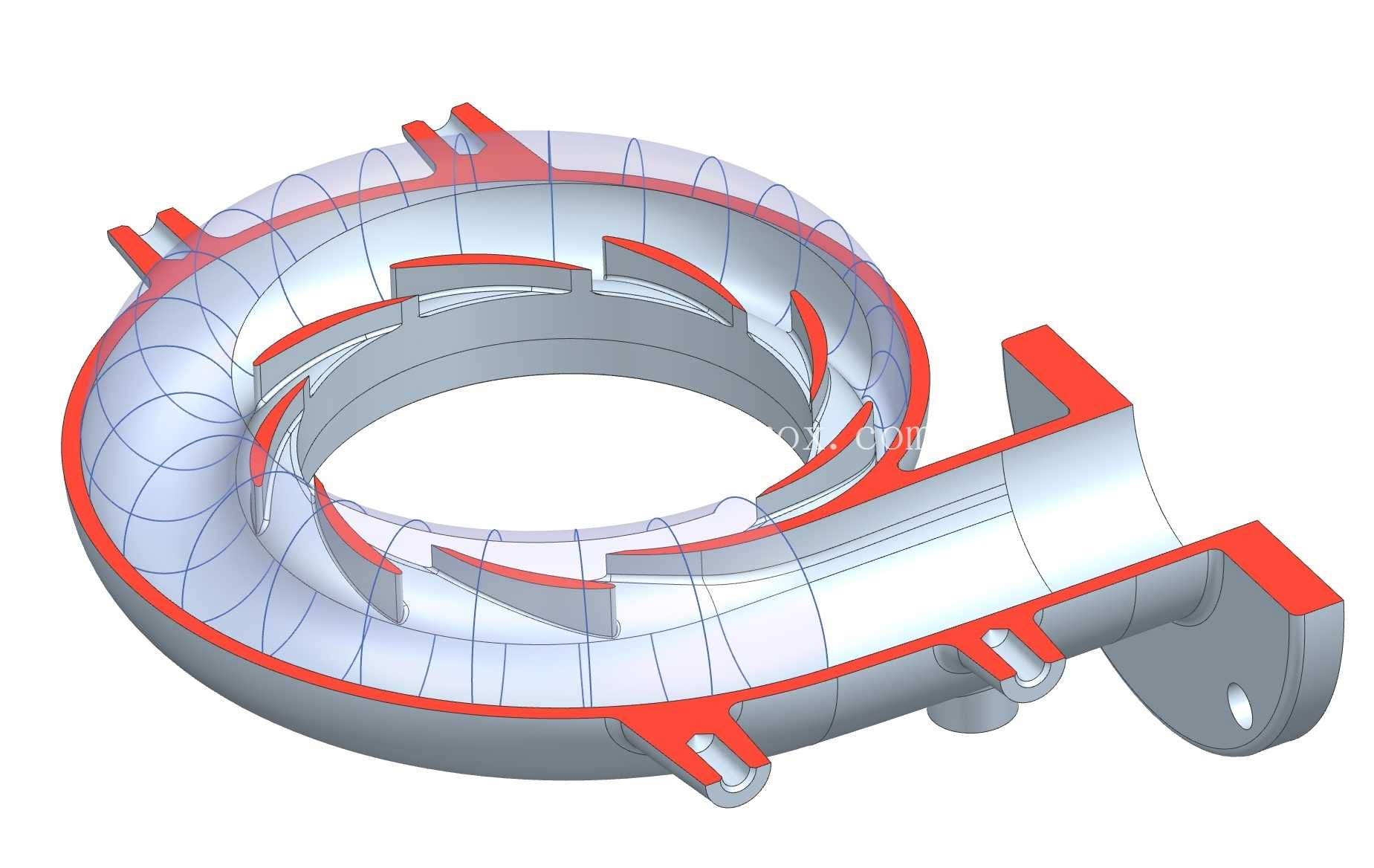

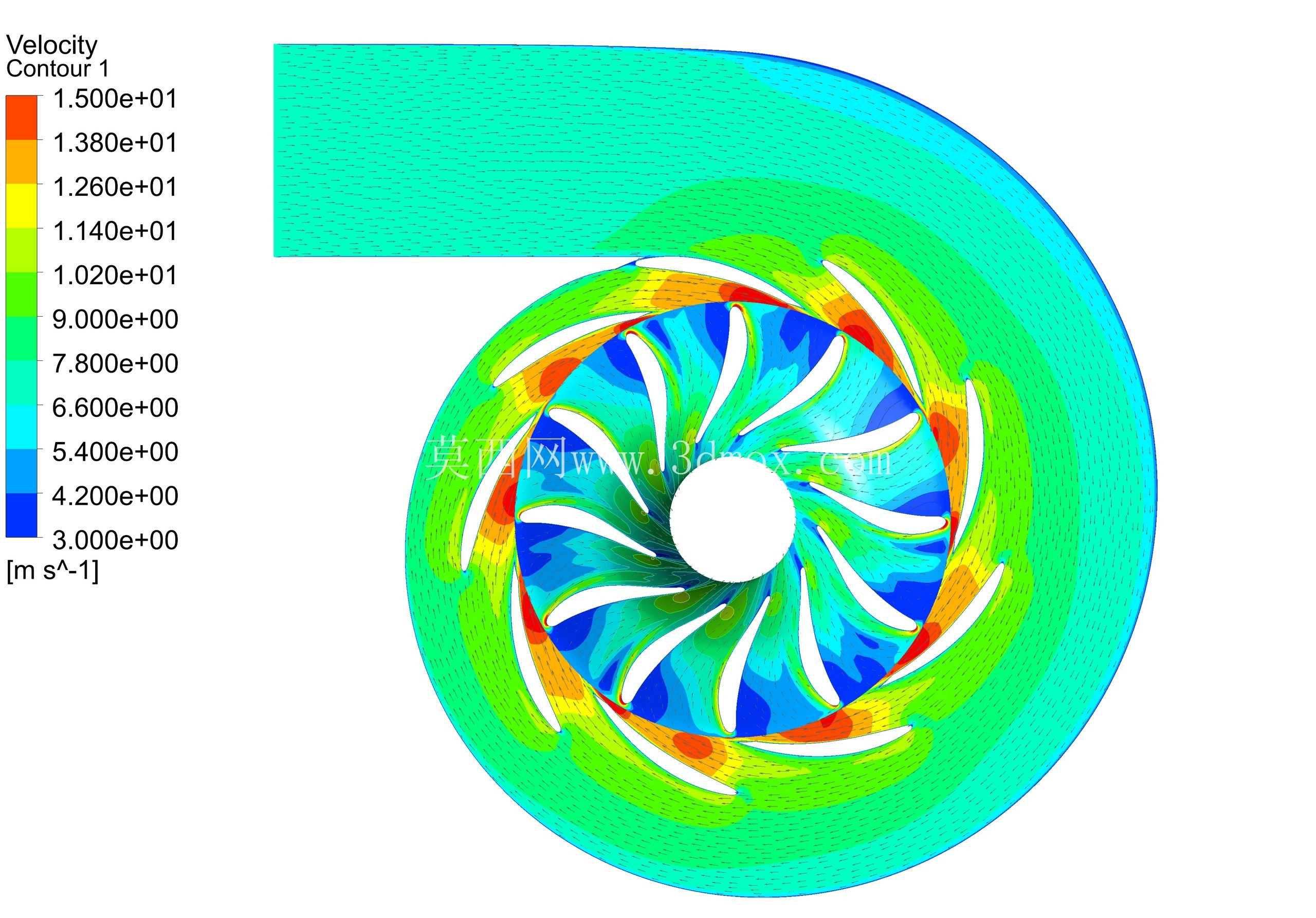

设计阶段首先考虑的是微型工况下的流道效率,蜗壳部分做了平滑的变截面过渡,从叶轮出口到流体出口的截面变化率控制在流体阻力最小的区间,避免小流量下出现流道脱流、涡流损失过大的问题。叶轮部分采用的是后弯式叶片设计,叶片的进出口角度做了适配低粘度液压油的优化,在额定小流量工况下,叶片入口的冲角控制在2度以内,能有效降低入口的冲击损失,即使在流量波动±20%的工况下,也能保持稳定的能量转换效率,不会出现明显的性能陡降。
从安装边界来看,整个涡轮的轴向总长度控制在小尺寸安装空间允许的范围内,径向最大尺寸出现在蜗壳的出口侧,安装时需要预留的径向操作空间不需要太大,适合集成在空间紧凑的微型液压动力单元里。壳体部分做了分体式设计,进口段、蜗壳段、端盖部分通过止口定位,配合密封槽安装O型圈就能实现高压下的静密封,不需要额外的密封胶辅助装配,拆解维护时只需要拆开周向的连接螺栓,就能直接取出叶轮组件做清理或者更换,维护操作的便利性比一体式焊接壳体高很多。
考虑到3D打印的成型工艺特性,整个结构的壁厚做了均匀化处理,所有的流道内壁都做了最小成型圆角处理,避免打印过程中出现悬垂结构的塌陷问题,不需要额外添加大量支撑结构就能完成打印成型,打印完成后只需要简单去除少量支撑、做流道内壁的简单打磨就能满足流道的粗糙度要求,不需要后续复杂的机加工工序,小批量试制或者个性化定制的成本很低。
在实际应用场景里,这类微型液压涡轮除了做液压回路的能量回收元件,还能作为微型液压试验台的负载元件,通过调节涡轮的输出轴负载,就能模拟液压回路里的不同压力工况,相比传统的节流阀负载,这种涡轮负载能把液压能转化为可回收的机械能,减少试验过程中的能量浪费和系统发热。另外在一些便携的小型液压驱动设备里,比如野外作业用的微型液压工具,这款涡轮可以直接对接小型手动液压泵的输出,把液压能转化为旋转动力,驱动小型钻头、打磨头这类作业头,不需要额外配置电机或者气动动力源,适合无电源、无气源的野外作业场景。
结构设计上还考虑了不同工况的适配性,叶轮和壳体之间的间隙做了可调整的设计,通过更换不同厚度的端盖密封垫片,就能调整叶轮和蜗壳之间的轴向间隙,适配不同粘度的工作介质——如果用粘度更高的液压油,可以适当放大间隙避免粘性阻力过大,如果用低粘度的介质或者水基液压液,可以缩小间隙减少内漏,提升容积效率。进口侧的轴封位置做了双密封槽设计,可以根据工作压力等级选择安装单O型圈或者双O型圈组合密封,在1MPa以下的低压工况用单密封就能满足零泄漏要求,在最高3MPa的工作压力下,双密封结构也能保证长期运行不出现外漏。
整个流道的设计还做了防杂质卡滞的优化,叶轮入口处做了圆滑的倒角过渡,即使液压油里存在少量直径不超过1mm的固体颗粒,也能顺着流道被冲出蜗壳,不会卡在叶片和壳体的间隙里造成叶轮卡滞,对工作介质的清洁度要求比同类微型涡轮低很多,适合在工况相对复杂、介质过滤精度不高的场景下使用,不需要额外配置高精度的进油过滤器,能降低整个液压回路的配套成本。
