离心式压气机三元流叶轮结构设计

项目分类:通用机械零部件 发布时间:2025-02-17 ID:939231

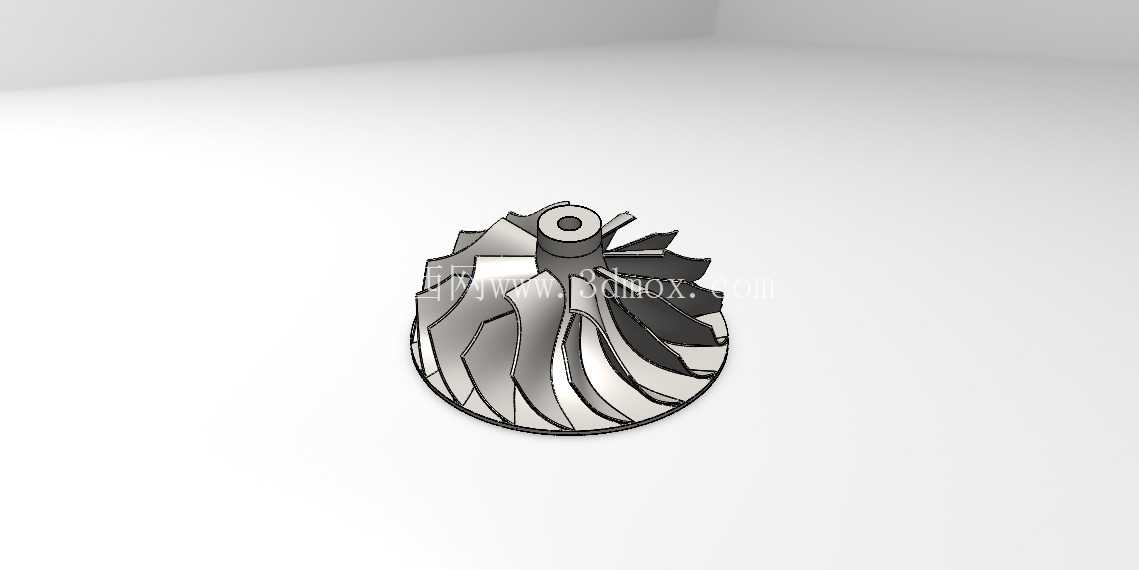

  • 离心式压气机三元流叶轮结构设计

  该叶轮为离心式流体机械核心做功转子部件,常见应用场景覆盖小排量涡轮增压器压气机端、微型燃气轮机压气段、工业离心风机高压级、燃料电池空气供给系统等对流体增压有明确要求的动力设备领域,其核心作用是通过高速旋转将输入轴功传递给流经叶道的工质,实现工质压力能与动能的同步提升,为后续系统循环提供符合压力、流量参数要求的压缩工质。从实际运行工况来看,这类叶轮通常工作在每分钟数万转的高转速区间,部分匹配小排量内燃机的增压叶轮最高工作转速甚至可达每分钟12万转以上,因此设计阶段首先要平衡气动性能与结构强度的边界,不能单一追求压比、效率等气动指标而忽略转子的应力储备。

  设计思路上采用了三元扭曲叶片构型,区别于早期的二元直叶片设计,每一片叶片的型线从轮盖侧到轮盘侧都存在连续的空间扭转角,能够更好适配叶轮内部流体的实际流动轨迹,减少叶道内的流动分离损失,提升整级的等熵效率。叶片数量采用长短叶片间隔排布的方案,长叶片从叶轮进口轮缘位置一直延伸到出口轮盘外缘,短叶片起始位置位于叶道中部,这种排布方式一方面可以避免叶轮进口处叶片过于密集导致的进口堵塞,降低工质进入叶道时的冲击损失,另一方面可以在出口位置对叶道内的流体进行有效导流,抑制出口处的气流尾迹与二次流,改善出口流场的均匀度,为后续扩压器部件提供更稳定的来流条件。

  从结构细节来看,叶轮中心设置了带定位台阶的轴孔,用于与传动轴进行过盈配合装配,轴孔顶端的凸台结构可用于安装锁紧螺母,实现叶轮轴向位置的固定,避免高速旋转时出现轴向窜动。轮盘部分从中心轴孔位置向外缘逐渐减薄,既可以降低叶轮整体的转动惯量,提升转子系统的动态响应速度,也能优化轮盘自身的应力分布,避免中心孔位置出现过大的应力集中。叶片前缘做了小圆角钝化处理,能够降低工质中夹带的微小杂质对叶片前缘的冲蚀磨损,提升部件的使用寿命;叶片尾缘则采用了薄化设计,减少尾迹涡的强度,降低流动噪声与出口流动损失。

  安装边界方面,这类叶轮的轴向装配尺寸需要匹配压气机蜗壳与扩压器的轴向间隙,通常叶轮出口端面与扩压器端面的间隙控制在叶轮出口直径的千分之三到千分之五区间,间隙过大会导致叶轮出口的高压流体回流,降低压气机效率,间隙过小则可能因为转子高速旋转时的轴向窜动、轴系振动出现动静部件碰磨,引发设备故障。径向尺寸上,叶轮出口直径需要与蜗壳的流道截面尺寸匹配,保证叶轮甩出的高速流体能够顺畅进入扩压器与蜗壳流道完成动能到压力能的转换。轴孔的尺寸公差通常采用H7/p6的过盈配合等级,既保证足够的传递扭矩能力,也避免过盈量过大导致轮盘中心位置出现过大的装配应力。

  在实际选型匹配过程中,这类叶轮的设计需要与上游进气道、下游扩压器和蜗壳进行流场耦合计算,不能单独以叶轮自身的性能参数作为选型依据,比如当应用在燃料电池空气系统中时,还需要考虑叶轮在低流量工况下的喘振边界,保证系统在全功率运行区间内都不会出现喘振、旋转失速等不稳定流动现象,同时还要兼顾叶轮的重量控制,降低空气轴承的负载,提升整个转子系统的运行稳定性。针对不同的工质特性,比如输送含尘气体的工况,还可以在叶片表面增加耐磨涂层,调整叶片前缘的倒角参数,进一步提升部件的环境适应能力。
