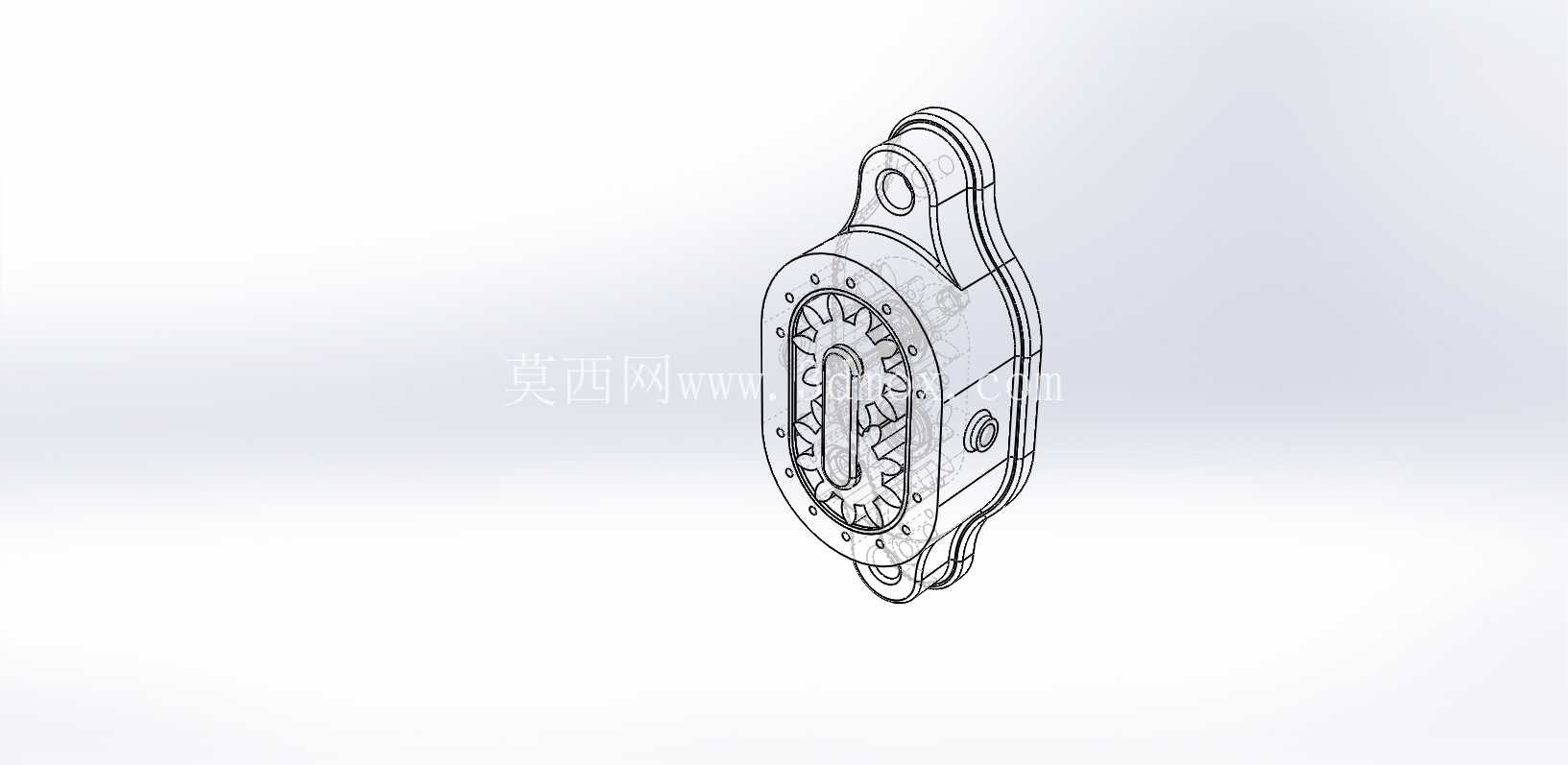

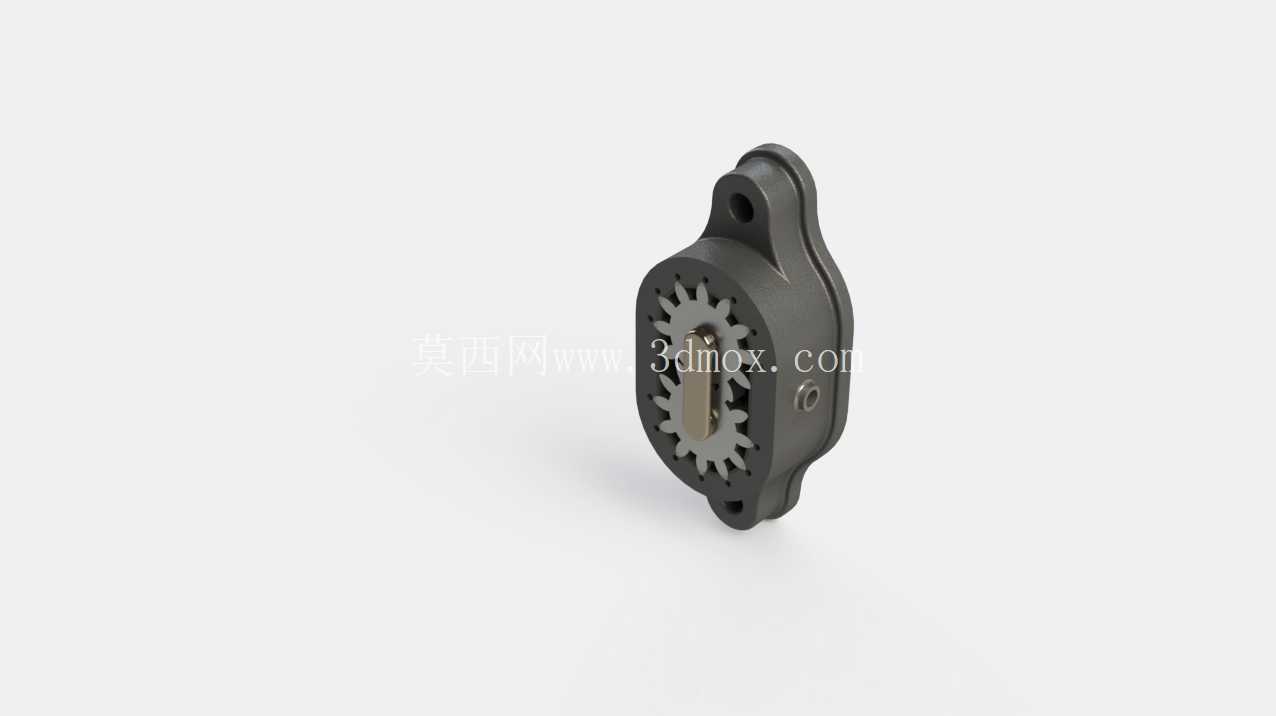

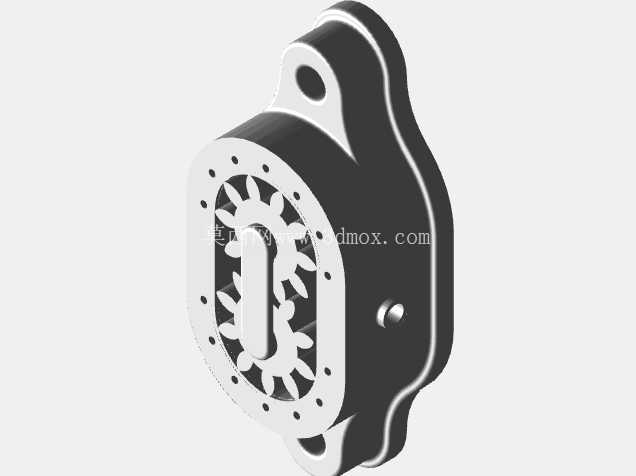

摆线齿轮式微型流体输送泵结构

　　这款摆线齿轮式微型流体输送泵，在小型液压回路、低压润滑系统、紧凑型流体输送场景中应用十分广泛，常见于小型机床的主轴润滑单元、便携液压工具的动力供油模块、小型实验设备的流体循环支路，这类场景对泵体的安装空间占用、运行平稳性、流量脉动控制都有较高要求，传统外啮合齿轮泵在同排量下体积偏大，且流量脉动率高，并不适配这类紧凑安装的工况。从结构设计来看，该泵采用内啮合摆线齿轮副作为核心工作元件，内齿圈与外转子的齿数差为1，啮合过程中形成的密闭容腔随齿轮转动连续变化，完成吸油与压油动作，相比外啮合齿轮结构，这种摆线内啮合设计的啮合重叠系数更大，运行时的流量脉动更小，噪声水平更低，同时齿轮副的径向尺寸更紧凑，能在更小的体积下实现同等排量输出。

　　泵体采用分体式壳体设计，上下壳体通过定位销与紧固螺钉连接，壳体上预留的两个安装耳座带有通孔，可直接通过螺栓固定在安装基板上，安装耳座的位置经过受力校核，能承受泵运行时的径向力与管路连接带来的附加载荷，避免泵体长期运行后出现安装松动。进油口与出油口设置在壳体侧面，接口采用标准内螺纹结构，可直接与常规液压管路接头连接，无需额外转换接头，减少管路连接的泄漏点。核心齿轮副的材质选用耐磨合金结构钢，齿面经过硬化处理，能承受长期运行的接触磨损，内齿圈与外转子的啮合间隙控制在0.02-0.04mm之间，既保证齿轮转动的灵活性，又能将容积效率控制在合理范围，避免间隙过大导致的内泄漏增加，或是间隙过小引发的卡滞风险。

　　泵体的密封结构采用端面密封加径向密封圈的组合形式，在上下壳体的结合面设置耐油橡胶密封垫，传动轴伸出端采用骨架油封，能有效防止工作介质的外泄漏，同时避免外界杂质进入泵体内部磨损齿轮副。从安装边界来看，该泵的整体轮廓尺寸适配100mm见方的安装空间，安装耳座的孔距符合小型液压元件的通用安装规范，可直接替换同规格的其他类型微型泵，无需改动原有安装基板的孔位设计。设计过程中，对齿轮副的齿形参数进行了优化，调整了摆线齿廓的修形量，避免齿轮啮合过程中出现困油现象，降低运行时的振动与噪声，同时对壳体的内部流道进行了圆滑过渡处理，减少流体在泵内部的流动阻力，提升泵的自吸能力。

　　在实际使用中，这类泵的额定工作压力适配低压工况，可输送粘度在一定范围内的矿物油、润滑油等介质，不适合输送含固体颗粒的介质或是高腐蚀性流体，安装时需保证传动轴与驱动电机轴的同轴度误差在允许范围内，避免附加径向力导致轴承过早磨损。泵体的驱动端可直接连接微型直流电机或是小型同步带轮，适配不同的驱动源布置需求，对于安装空间极度受限的场景，还可将电机与泵体做成集成式结构，进一步缩减整体占用空间。从结构可靠性角度，该泵的易损件主要为齿轮副与密封件，在正常维护周期内，只需定期更换密封件、检查齿轮副的磨损情况即可，维护操作十分简便，无需复杂的专用工具。
