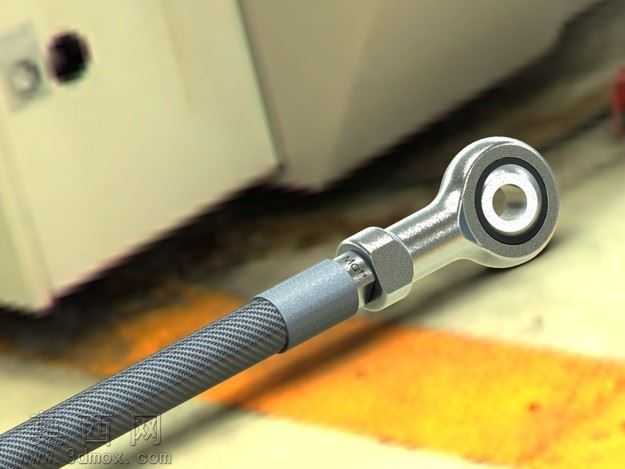

碳纤维杆端关节轴承操舵连杆组装结构

本组装结构采用三维参数化建模方式完成整体设计，建模过程中优先对核心的杆端关节轴承进行特征构建，依次完成内圈球面滚道、外圈安装螺纹、自润滑衬垫层、密封端盖的细节建模，保证内圈与外圈的铰接配合间隙符合实际装配公差要求，球面接触区域的曲面曲率完全匹配，可实现小角度范围内的灵活摆动，满足操舵工况下的多向受力传动需求。杆身部分采用碳纤维复合材料管材设计，建模时还原了碳纤维编织层的纹理结构，通过材质参数调整区分碳纤维预浸料层与外层耐磨包覆层的质感，碳纤维杆与金属接头的连接区域采用压装加胶粘的复合连接结构，建模时还原了金属接头的内孔台阶、压装定位环、防转销孔的细节结构，保证金属接头与碳纤维杆的连接强度，避免传动过程中出现松脱风险。整体组装过程严格按照实际装配逻辑完成配合约束，先完成杆端关节轴承自身的铰接副约束，再完成金属锁紧螺母与杆端外螺纹的螺旋配合约束，最后完成碳纤维杆身与两端金属接头的同轴配合约束，整体装配完成后可模拟操舵过程中的推拉传动、角度偏转动作，验证各部件之间无运动干涉。渲染阶段针对不同部件设置差异化材质参数，杆端关节轴承的金属部件采用镀镍合金钢材质，调整金属粗糙度、反射率参数还原金属件的哑光金属光泽，碳纤维杆身调整各向异性纹理参数还原碳纤维编织纹理的特殊质感，锁紧螺母采用镀锌钢材质区分表面质感，连接区域的灰色包覆套采用硬质阳极氧化铝合金材质，通过光影调整突出各部件的结构边界与装配关系。设计过程中充分考虑操舵杆件的受力需求，碳纤维杆身的轻量化设计可大幅降低整体杆件重量，同时保证轴向推拉强度满足传动要求，杆端关节轴承的自润滑结构可减少长期使用过程中的维护需求，两端对称的杆端结构可适配不同的安装基座，整体结构紧凑，传动间隙小，可满足高精度操舵的传动需求，建模过程中所有特征均保留参数化编辑属性，可根据实际安装需求调整杆身长度、轴承规格、螺纹尺寸等参数，适配不同的安装场景。
