Nema17电机CNC路由器X轴安装支座

　　从实际设备装配逻辑来看，该支座承担着三重核心作用：首先是为Nema17步进电机提供刚性安装基准，确保电机输出轴与X轴传动丝杠、光轴的同轴度控制在合理公差范围内，避免因安装偏斜导致的丝杠磨损加快、传动卡顿、丢步等问题；其次是作为8mm直径钢质光轴的端部支撑载体，预留的轴孔可直接穿入X轴导向光轴，配合锁紧螺母实现轴端的轴向定位，抵消运动过程中传动带或丝杠传递的轴向窜动；最后是整合了M3规格螺丝与螺母的安装位，可直接固定传动端的同步带轮压盖、行程触发挡片等附属零件，无需额外在型材机架上打孔拓展安装位，大幅简化X轴端的装配工序。在桌面级数控雕刻、小型CNC镂铣设备的X轴传动布局里，电机安装支座是衔接步进动力单元与直线运动模组的核心受力构件，这款适配Nema17规格步进电机的X轴支撑件，正是针对小型DIY及轻型工业级CNC路由器的X轴传动场景设计，可直接匹配市面主流42系列步进电机的安装孔位，解决动力端安装同轴度偏差、运行震颤的常见问题。

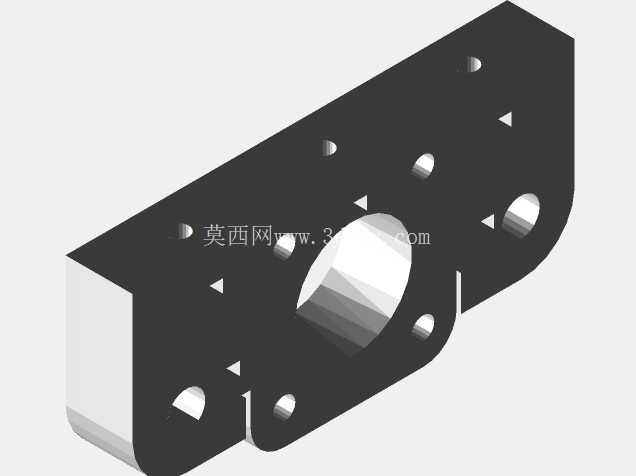

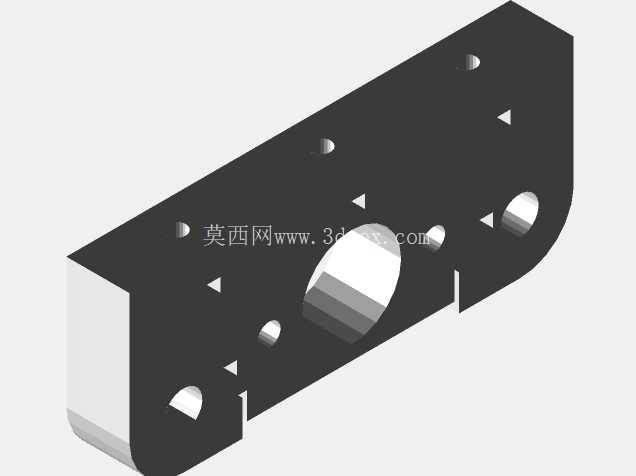

　　从设计思路层面拆解，这款支座采用了一体化板式结构，摒弃了传统分体式支座多零件拼接的方案，整体采用单块板材铣削成型的结构逻辑，所有安装孔位、轴孔、避让槽均在同一坯体上加工完成，从根源上消除了拼接件的装配累积误差。结构上针对受力集中区域做了针对性补强：电机安装侧的轴孔周围做了局部加厚处理，抵消电机运转时的径向振动；光轴穿入孔的两端设计了同轴的沉台，可嵌入标准轴套或锁紧螺母，避免光轴锁紧时对支座本体造成挤压变形；侧面预留的三角形避让缺口，一方面是为了给同步带、电机接线留出足够的走形与布线空间，避免运动过程中出现线缆剐蹭、带轮摩擦支座的问题，另一方面也在保证结构刚性的前提下减轻了零件自重，降低X轴运动单元的整体负载，提升高速往复运动时的响应速度。

　　关于安装边界与尺寸适配，这款支座的电机安装孔位完全遵循Nema17步进电机的标准安装规范，孔距为31mm的正方形布局，适配M3规格的安装螺丝，可直接固定绝大多数42型两相步进电机；光轴安装孔的公称直径为8mm，公差带按照H7级精度设计，可与常规冷拉8mm直线光轴形成间隙配合，穿入后不会出现卡滞或旷量过大的问题；支座整体的厚度方向尺寸经过优化，安装后电机输出轴端突出支座平面的长度刚好匹配常规20齿GT2同步带轮的安装深度，不会出现带轮与支座摩擦、或带轮啮合位置偏移的问题；支座底部的安装边可直接固定在2020或2040系列铝型材的槽面上，配合M3T型螺母即可完成快速固定，安装后支座的侧面与铝型材基准面的垂直度可控制在0.05mm以内，无需额外做校准调整。

　　在实际设备运行场景中，这款支座可适配行程在200mm到500mm区间的轻型CNC路由器X轴，无论是采用同步带传动还是T8丝杠传动的结构，都能通过调整附属零件的安装位置实现兼容，运行过程中可承受Nema17电机在12V-24V供电下的额定扭矩输出，不会出现支座变形、安装位松动的问题。针对日常维护的需求，支座上所有安装孔均设计为通孔或通槽，拆卸电机或光轴时无需将整个支座从机架上拆下，仅需松开对应位置的锁紧螺丝即可完成零件更换，大幅降低设备后期的维护难度。
