双Y轴四轴数控雕刻机机架结构

　　这套结构面向小型桌面数控加工场景，核心解决常规三轴设备在多面加工、长行程工件装夹与连续切削时的姿态限制问题。整体采用双Y轴并行驱动布局，搭配一组X向横移轴与Z向进给轴，形成四轴联动的运动基础，可适配软金属、工程塑料、木材、亚克力等中小载荷材料的铣削、雕刻与钻孔作业。

　　从实际产线与工作室使用场景来看，这类机架常布置在教学实训台、产品打样间、小型五金加工工位以及创客实验区域，用于完成小批量零件轮廓加工、标识刻制、型腔铣削与简单曲面切削。相比单悬臂小型雕刻机，双Y轴支撑形式在横梁跨距较大时仍能保持两侧进给同步性，切削过程中机架扭转变形更小，刀具在工件边缘位置的让刀量明显降低。

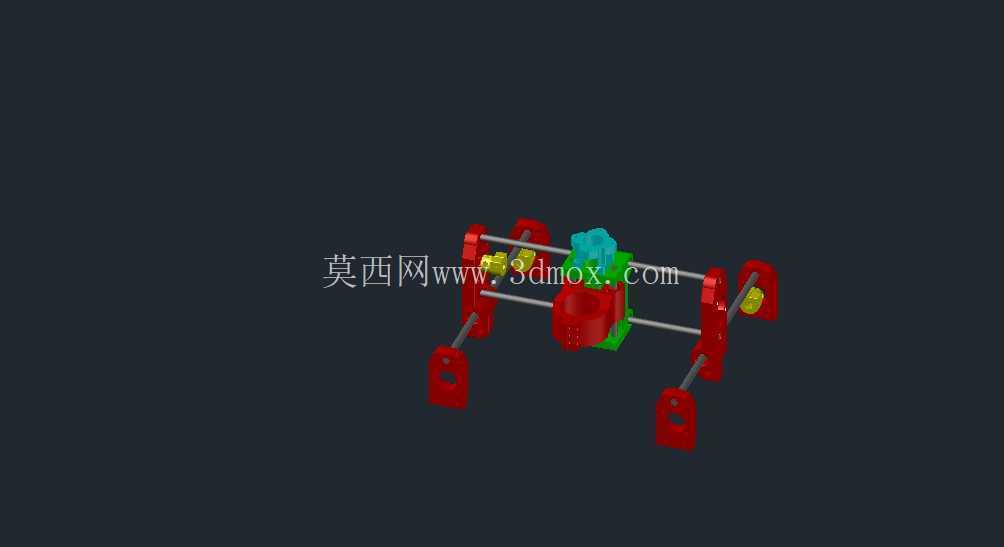

　　设计上，两侧Y向支撑座承担横梁导向与运动承载，红色支架为主要承力件，中间布置光轴导向与传动连接点。横梁沿Y向运动时，两侧支撑组件同步移动，避免单侧驱动带来的偏载卡滞。X轴组件横跨在Y向运动单元之上，携带Z轴主轴座完成横向进给；Z轴部分负责主轴上下进给，承担切削深度控制。机架中部预留主轴与夹具安装空间，刀具工作区域开放，便于观察切屑排出情况，也方便操作人员更换工件与对刀。

　　该结构采用8mm规格锯齿同步传动元件，配合光轴导向，能够在控制成本的前提下保证轻载进给的平顺性。锯齿传动具备一定的啮合间隙补偿能力，适合小型数控设备频繁换向的运动特点；光轴导向则加工与装配难度较低，配合直线轴承可满足低速铣削与高速雕刻的导向需求。整体工作幅面围绕160mm×190mm的加工边界展开，工件安装区域紧凑，适合手机外壳样板、小型标识牌、教学零件、模型件与薄壁塑料件的加工。

　　安装边界方面，机架底部四个支脚为主要固定与调平位置，支脚开孔可与桌面或工装平台连接，装配时需先校正两侧Y轴导向件的平行度，再调整横梁与Y轴运动方向的垂直度。若两侧导向轴平行度偏差过大，横梁移动时会出现阻力波动，严重时导致轴承偏磨。X轴横梁安装后应检查其与Y轴运动平面的几何关系，Z轴滑座则需保证进给方向与工作台面垂直，否则在钻孔与深槽加工时会出现孔位偏斜、侧壁锥度异常等问题。

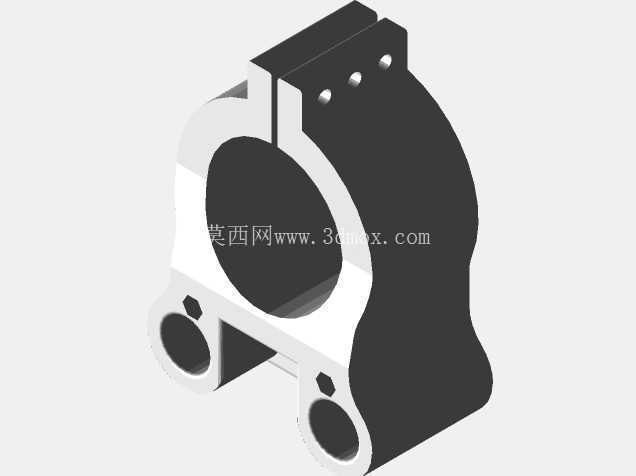

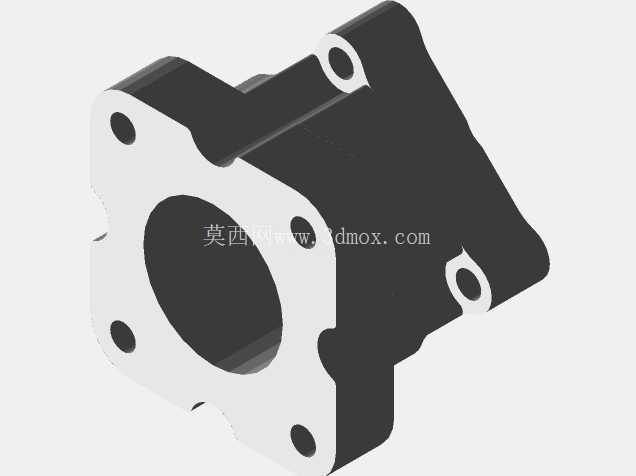

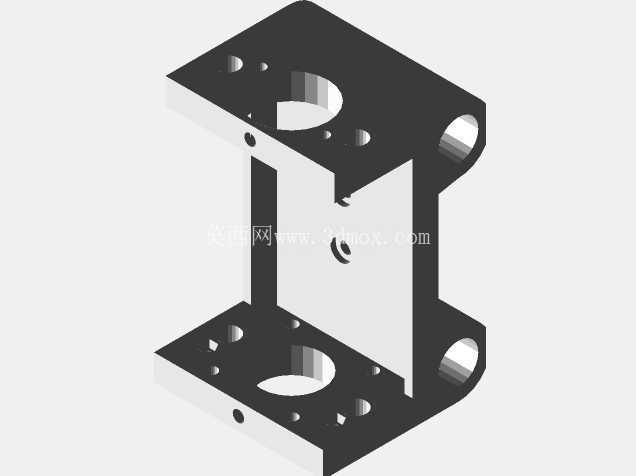

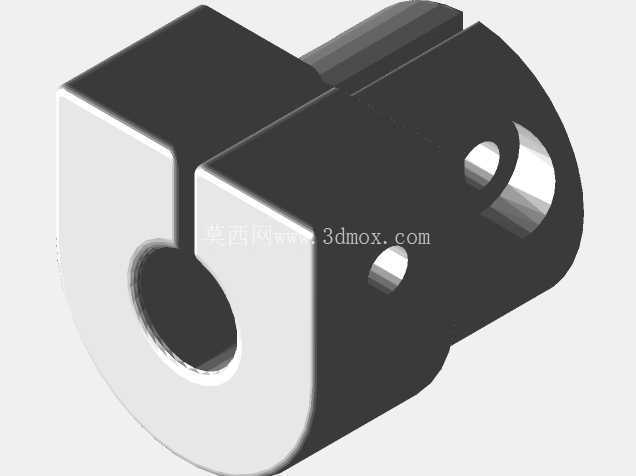

　　结构细节上，支撑座采用高辨识度的分体式造型，既承担轴端固定，也为传动件、限位件和线缆布置留出空间。中部主轴安装位可根据加工需求适配不同功率的小型高速主轴，周边绿色与青色构件对应主轴座、压紧块或连接附件，用于传递Z向进给力并约束主轴姿态。横向杆件贯穿两侧支架，使整机在快速移动时具有更稳定的框架刚性。

　　从设计思路看，该方案并不追求重型切削能力，而是在桌面尺寸、制造成本、运动轴数和可维护性之间取得平衡。双Y轴形式提高了横梁运动稳定性，四轴配置扩展了工件加工姿态，标准直径导向件与常见传动件也降低了备件替换难度。对于结构设计人员而言，建模时需要重点关注轴系同轴度、支架安装孔位一致性、运动件干涉范围以及主轴与工件之间的安全间隙；对于设备选型人员，则可结合目标材料、刀具直径、进给速度和装夹方式，判断该机架在轻载数控加工任务中的适配性。

　　在装配验证阶段，应先手动盘动各轴，检查全行程内是否存在摩擦、碰撞和线缆拉扯，再进行低速空载运行。Y轴两侧运动不同步时，需重新调整传动件张紧度与导向轴平行度；X轴横移出现上下起伏时，应检查横梁固定面与滑块安装面；Z轴进给若存在明显下坠，则需复核主轴座重量、传动自锁能力与配重或锁紧配置。经过几何精度校正后，该机构能够稳定承担小型零件的多工序加工，并为后续扩展吸尘、冷却、限位与控制系统提供明确的安装基础。
