双杆式可调角度球铰连接支撑构件

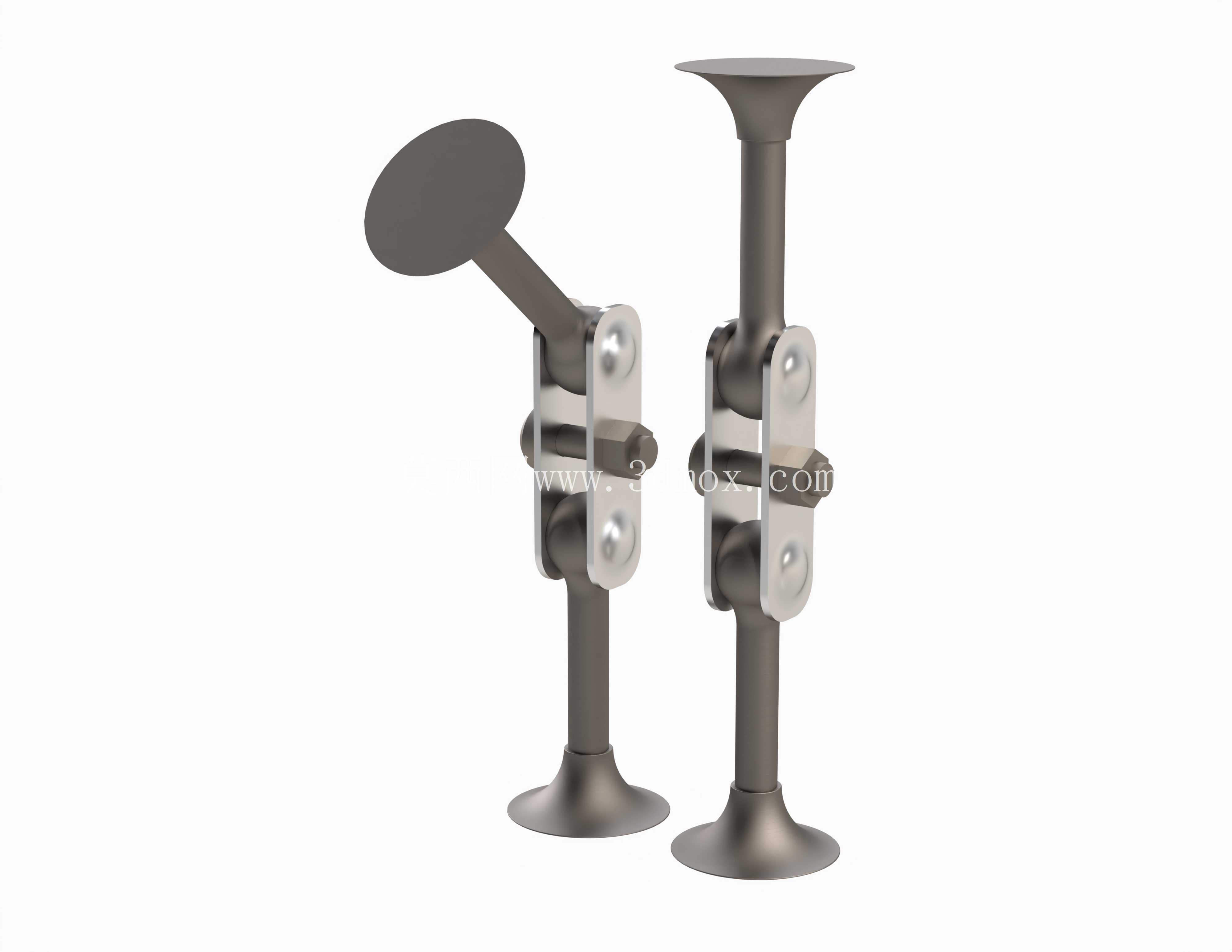

　　这类球铰连接支撑构件，常被用在需要小范围角度补偿、多自由度微调的工装夹具、检测治具以及轻型物料承托场景中，区别于固定角度的硬连接结构，它能在安装面存在小幅平面度误差、或者被支撑件需要调整倾斜角度时，通过内部球头的转动来抵消装配应力，避免连接部位因为强行对位出现螺栓剪切、基座变形的问题。从结构上看，构件两端采用了扩口式的吸盘安装基座，底部基座平面可以直接贴合在光滑的工作台面、设备钣金面或者玻璃检测平台上，不需要额外打孔攻丝，靠真空吸附或者压合就能完成初步固定，适合需要频繁调整支撑位置的临时工装场景；上端的安装面同样为平面结构，可以直接承托轻薄的板件、传感器支架或者小型显示模块，当被支撑件需要调整俯仰、侧倾角度时，只需要松开中间铰接位置的锁紧螺母，调整到目标角度后重新锁紧即可，不需要整体拆卸基座重新对位。

　　设计过程中，中间的球头配合间隙是核心控制参数，间隙过大会导致支撑后出现旷量，被支撑件在受轻微外力时就会偏移，无法满足检测、定位类场景的精度要求；间隙过小则会导致球头转动阻力过大，调整角度时需要施加很大的外力，甚至会刮伤球头表面的配合层，缩短构件的使用寿命。建模时首先确定两端安装基座的直径，这个尺寸直接决定了支撑的稳定边界，当支撑高度固定时，基座直径越大，整体的抗倾覆能力越强，能承受的侧向载荷也就越大，本次设计的基座直径适配常规轻型工装的承载需求，在支撑高度不超过200mm时，侧向可承受不超过5N的水平推力而不发生倾覆。中间的铰接部分采用双侧夹板夹持球头的结构，两块对称的金属夹板通过横向的锁紧螺栓连接，螺栓的预紧力直接决定了球头的转动阻尼，建模时需要在夹板与球头的接触位置设计微小的圆弧让位槽，保证夹板与球头的接触为面接触而非线接触，避免锁紧时应力集中压伤球头表面。

　　球头与上下支撑杆的连接采用一体式结构设计，避免了分体式连接带来的同轴度误差，上下支撑杆的直径根据整体的抗弯强度需求计算确定，当支撑伸出长度达到最大时，杆体的最大挠度控制在0.1mm以内，满足大多数精密工装的支撑精度要求。安装边界方面，两个支撑构件并排使用时，最小中心距需要大于基座直径的1.2倍，避免两个基座出现安装干涉；如果需要在曲面安装面上使用，底部的吸盘基座可以更换为带圆弧适配垫的结构，不需要修改中间的铰接部分就能实现曲面固定。在实际产线应用中，这类构件常被用来支撑视觉检测的相机光源、小型工件的定位挡块，或者是装配工位上的零件承托架，相比固定式的支撑柱，它不需要针对每个角度定制专用的连接块，一套构件就能覆盖一定范围内的角度调整需求，能大幅减少工装的零件种类，降低治具的制作成本和维护难度。建模时还需要考虑球头的转动角度范围，本次设计的球头最大可实现±25°的角度偏转，足够覆盖绝大多数轻型支撑的角度调整需求，当偏转角度达到极限位置时，夹板边缘会与支撑杆的根部接触，起到机械限位的作用，避免球头从夹板中脱出，提升使用的安全性。上下支撑杆的表面做了哑光处理，避免在视觉检测场景中出现反光干扰相机成像，两端的安装面平面度控制在0.05mm以内，保证支撑后被支撑件不会因为安装面不平出现倾斜。
