外螺纹连接式水流量传感结构设计

　　做流体管路配套设计快十年，这类带外螺纹接口的水流传感结构，是小型供水、净水、小型循环水系统里的常用部件，很多刚入行的结构工程师容易把它当成普通水管接头，实际它是集成了流量检测功能的管路核心部件。先从安装边界说，两端的外螺纹是标准管螺纹，适配市面上常规的4分水管路，安装时不需要额外做变径转接，直接拧入对应内螺纹的管路接口即可，安装时的预留空间要注意，主体中部的圆形端盖是传感元件的封装位置，周边四颗固定螺钉的安装位要预留出螺丝刀操作空间，不能紧贴墙面或者其他管路部件，不然后期维护拆换传感模块的时候会非常麻烦。

　　从实际应用场景来看，这类结构大多用在家用净水设备、小型壁挂炉供水回路、小型冷却水循环系统、园林自动灌溉管路里，核心作用是实时监测管路内的水流量，把流量信号转化为可被控制系统识别的信号，当管路内出现断流、流量异常偏低或者偏高的时候，控制系统可以及时做出停机、报警等响应，避免后端设备干烧或者过载运行。很多人设计这类部件的时候容易忽略流道的顺滑性，这个结构的内部流道做了圆弧过渡，没有直角突变的位置，水流经过的时候不会产生明显的紊流，一方面可以降低水流噪音，另一方面也能减少流道内的压损，不会因为加装了这个传感部件导致整个管路的供水流量出现明显衰减。

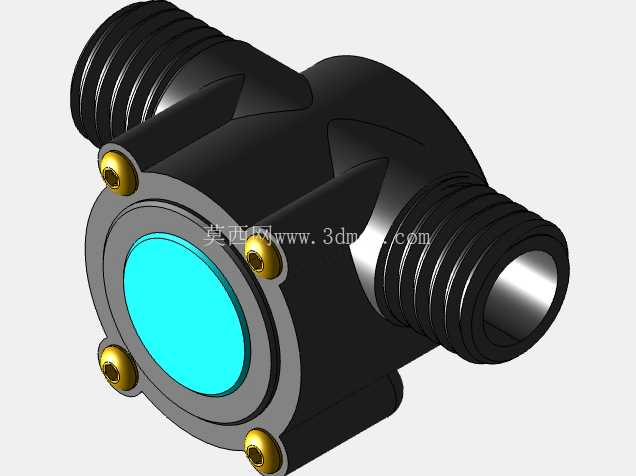

　　再看设计思路，主体采用的是对称式的两通结构，两端接口同轴度要求控制在0.05mm以内，不然安装到管路上之后会出现别劲的情况，长期使用容易在螺纹连接处出现渗漏。中部的圆形端盖用四颗铜质螺钉压紧固定，端盖和主体之间设置了密封槽，安装时放置对应规格的O型密封圈，就能满足1.0MPa以内的水压密封要求，日常家用供水系统的水压一般在0.2-0.4MPa，完全可以覆盖使用需求。端盖内侧是流量检测的核心元件安装位，预留的安装空间可以适配霍尔式流量传感组件，水流经过的时候带动内部的叶轮转动，霍尔元件捕捉叶轮的转动频率，就能换算出实时的水流量，这种检测方式结构简单，可靠性高，在民用流体管路里的应用非常成熟。

　　外形尺寸方面，主体的最大外径比两端螺纹的大径大12mm左右，安装时管路两侧的预留操作空间只需要比主体外径大20mm就足够，不需要预留太大的安装空间，非常适合在紧凑的设备内部管路里布置。很多工程师在选型的时候会忽略材质的适配性，这个结构的主体采用的是耐水腐蚀的硬质工程塑料，接触水的部位没有易锈蚀的金属部件，长期浸泡在水里也不会出现锈渣堵塞流道或者污染水质的问题，用在净水设备或者饮用水管路里也能满足卫生要求。两端的螺纹部位做了加厚处理，拧紧的时候不容易出现开裂的问题，实际装配时只要在螺纹上缠绕适量的生料带，就能实现可靠密封，不需要额外打密封胶，后期拆换也比较方便。

　　另外在设计细节上，端盖上的四颗固定螺钉采用的是铜质嵌件，直接注塑在主体的安装柱里，多次拆装也不会出现滑牙的问题，相比直接在塑料主体上攻丝的结构，耐用性提升很多。内部的叶轮安装位做了耐磨衬套设计，叶轮转轴采用的是陶瓷材质，长期在水流里转动也不会出现磨损卡顿的情况，正常使用情况下的使用寿命可以达到上万小时，不需要频繁维护更换。流道的进出口位置做了倒角处理，安装时不会割伤管路密封圈，也能减少水流进入流道时的阻力。很多新手在建模的时候容易把内部流道和外部安装位的同轴度做偏，实际生产出来之后会出现叶轮卡滞、流量检测不准的问题，建模的时候要先把内部流道的轴线作为基准，再去做外部的螺纹、端盖安装位、螺钉孔的特征，才能保证各个特征的位置精度，避免后续生产装配出现问题。
