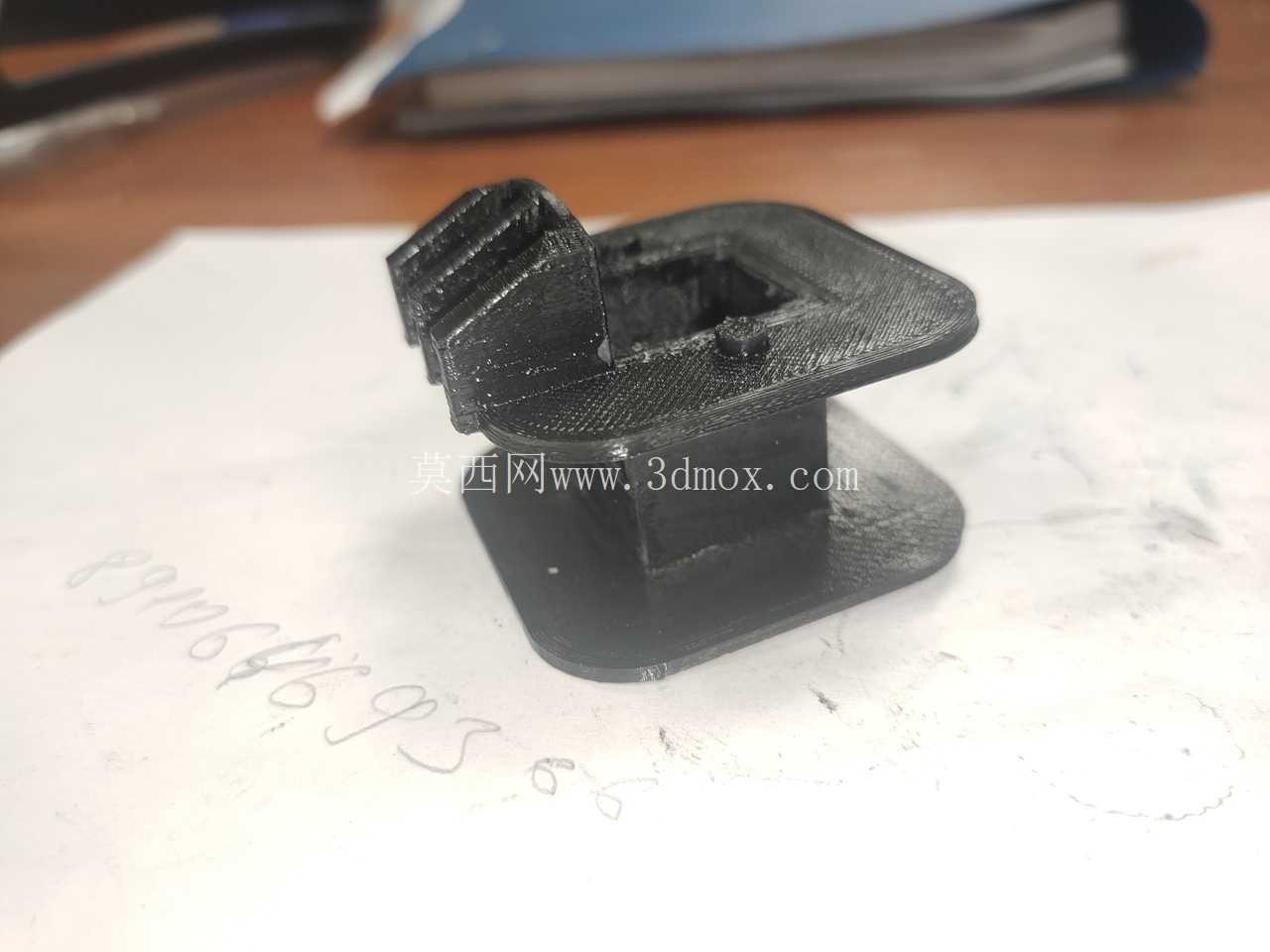

油断路器分闸线圈骨架绝缘结构件

　　该结构件应用于110kV电压等级油浸式断路器的分闸线圈组件中，作为线圈绕组的支撑载体，承担着绕组固定、绝缘隔离、安装定位的核心作用，是高压开关操动机构分闸回路里的关键绝缘结构零件。在高压输配电场景中，油断路器承担着负荷电流分合、故障电流切断的核心功能，分闸线圈作为操动机构的触发动力部件，其骨架的结构稳定性、绝缘性能直接决定了分闸动作的可靠性，一旦骨架出现形变、绝缘击穿问题，会直接导致分闸拒动、线圈烧毁，进而引发电网故障扩大的严重后果。

　　从结构设计逻辑来看，该骨架采用分体拼装式结构，整体分为三个独立成型的组成部分，拼装后形成完整的线圈容纳腔。主体承托部分采用带圆角的板式基座，圆角设计一方面规避了注塑成型过程中尖角位置的应力集中问题，减少成型后零件的内应力残留，避免长期使用过程中出现应力开裂；另一方面也能消除绕组绕制过程中尖角对漆包线绝缘层的划伤风险，防止绕组匝间短路。基座上设置的两个对称圆柱凸台，是线圈绕组的轴向定位结构，绕制线圈时漆包线沿着两个凸台的外侧排布，能够保证绕组的同轴度，避免绕组偏移导致的电磁力分布不均问题。基座下部的三个间隔排布的卡接齿，是三个拼装部件的连接定位结构，装配时三个部件通过齿槽过盈配合拼接为整体，无需额外设置金属紧固件，既避免了金属件带来的绝缘间隙不足问题，也简化了装配流程，提升生产效率。

　　材料选型上适配非燃类工程塑料，这类材料具备优异的电气绝缘性能、耐油腐蚀性能以及足够的结构强度，能够长期浸泡在断路器绝缘油中不发生溶胀、性能衰减，同时在线圈短时通电发热的工况下，不会出现软化形变，保证结构尺寸的稳定性。骨架的安装边界设计充分考虑了断路器操动机构的内部空间限制，整体外轮廓采用圆弧过渡，没有突出的尖锐结构，能够适配机构内部的安装卡槽，安装时直接卡入机构的固定位即可完成定位，不需要额外设计复杂的安装支架，减少了机构内部的零件数量。

　　从尺寸匹配角度，骨架的内腔尺寸完全适配分闸线圈的绕组线径与匝数设计，预留的绕组容纳空间能够保证绕制完成的线圈不会出现超差，绕组与骨架内壁之间留有均匀的间隙，既可以保证绝缘油能够顺利流通带走线圈工作时产生的热量，也能避免绕组与骨架直接挤压导致的绝缘层破损。骨架的壁厚设计经过受力校核，在满足线圈绕制时的张紧力支撑要求、分闸动作时的电磁冲击力承载要求的前提下，尽可能减小壁厚，减少材料用量，同时降低骨架整体的介电常数，优化绝缘性能。

　　在实际运维场景中，这类拼装式骨架相比一体式骨架，在绕组出现故障需要拆解维修时，可以直接拆分骨架取出绕组，不需要破坏骨架结构，降低了备件更换成本。同时分体结构的注塑成型难度更低，每个分体零件的结构都相对简单，不需要设计复杂的抽芯模具，成型合格率更高，生产制造成本更低。骨架上的定位凸台除了绕组定位作用外，还可以作为线圈与外部接线端子的隔离结构，避免接线端子与绕组端部直接接触造成的短路风险，凸台的高度经过精确计算，能够保证接线端子与绕组之间的爬电距离满足高压电气设备的绝缘要求，即使在绝缘油老化、绝缘性能下降的工况下，也能保证足够的绝缘裕度。

　　设计过程中充分考虑了长期运行的老化问题，非燃类工程塑料的抗老化性能能够满足设备30年以上的使用寿命要求，在断路器的全生命周期内不需要对骨架进行更换，减少了设备运维的工作量。骨架下部的卡接结构经过反复的插拔力校核，多次拆装后依然能够保持足够的连接紧密度，不会因为设备操作过程中的振动出现松脱、散架的问题，保证分闸线圈结构的长期稳定性。
