适配TO-220封装的C型插装式散热片

项目分类:变压器/电感器 发布时间:2025-02-17 ID:939655
  • 适配TO-220封装的C型插装式散热片
  • 适配TO-220封装的C型插装式散热片
  • 适配TO-220封装的C型插装式散热片
  • 适配TO-220封装的C型插装式散热片

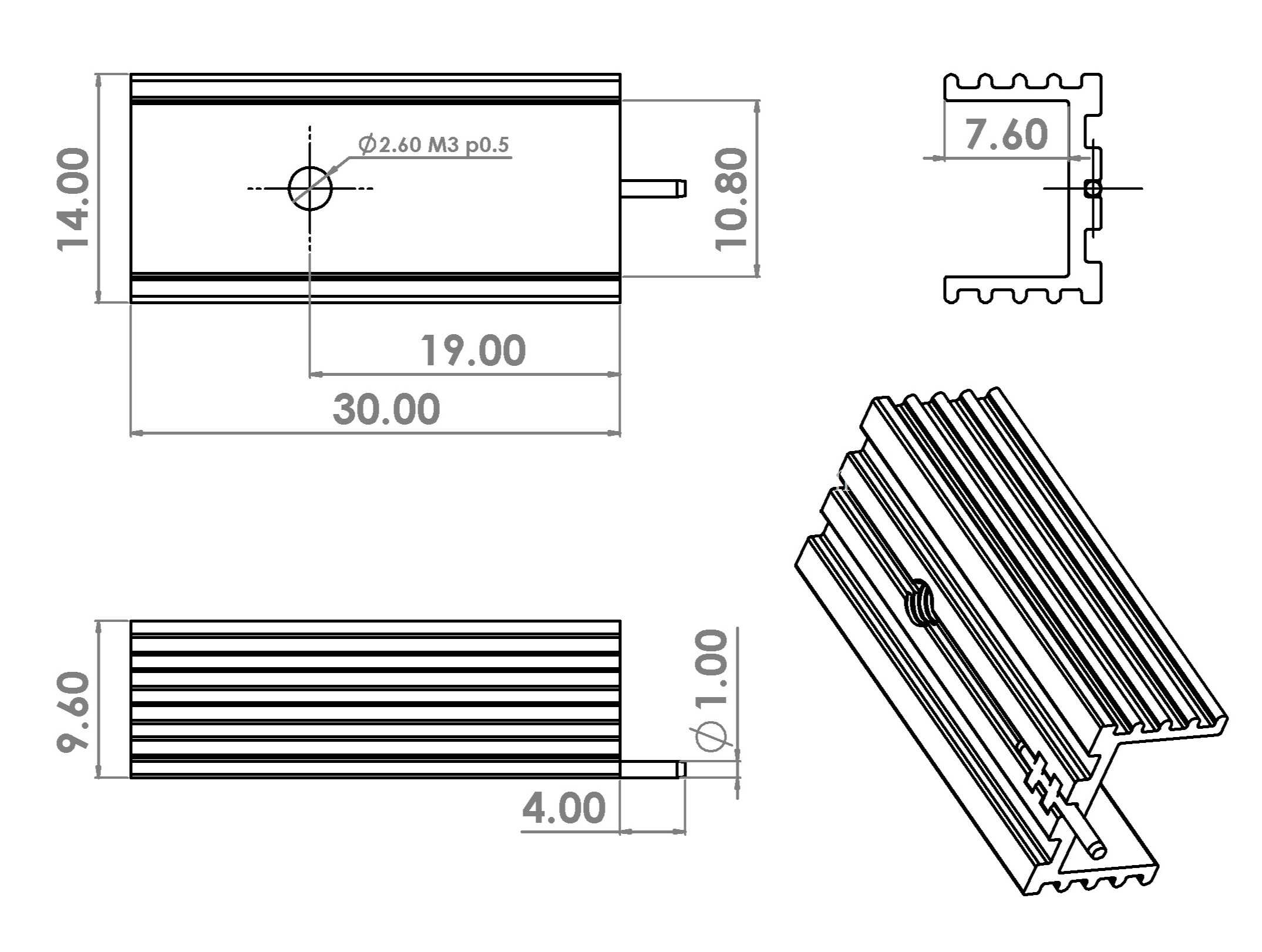

  在小功率开关电源、线性稳压电路、低压大电流驱动板这类板载功率电路设计中,TO-220封装的功率器件是应用占比极高的一类元器件,涵盖三端稳压器、MOS管、快恢复二极管、可控硅等多种功率半导体,这类器件工作时的结热如果不能及时导出,很容易出现温漂超标、热保护触发甚至器件烧毁的问题,这款适配TO-220封装的C型散热片,就是针对这类板载直插功率器件的散热需求设计的专用导热结构。从安装边界来看,这款散热片的整体外形尺寸控制得非常紧凑,总长度30mm,主体宽度14mm,鳍片部分总高度9.6mm,不会占用过多PCB板上的布局空间,适配多数小功率电源板、驱动板的板内空间余量,不会和周边的电解电容、接插件、变压器等元器件产生结构干涉。

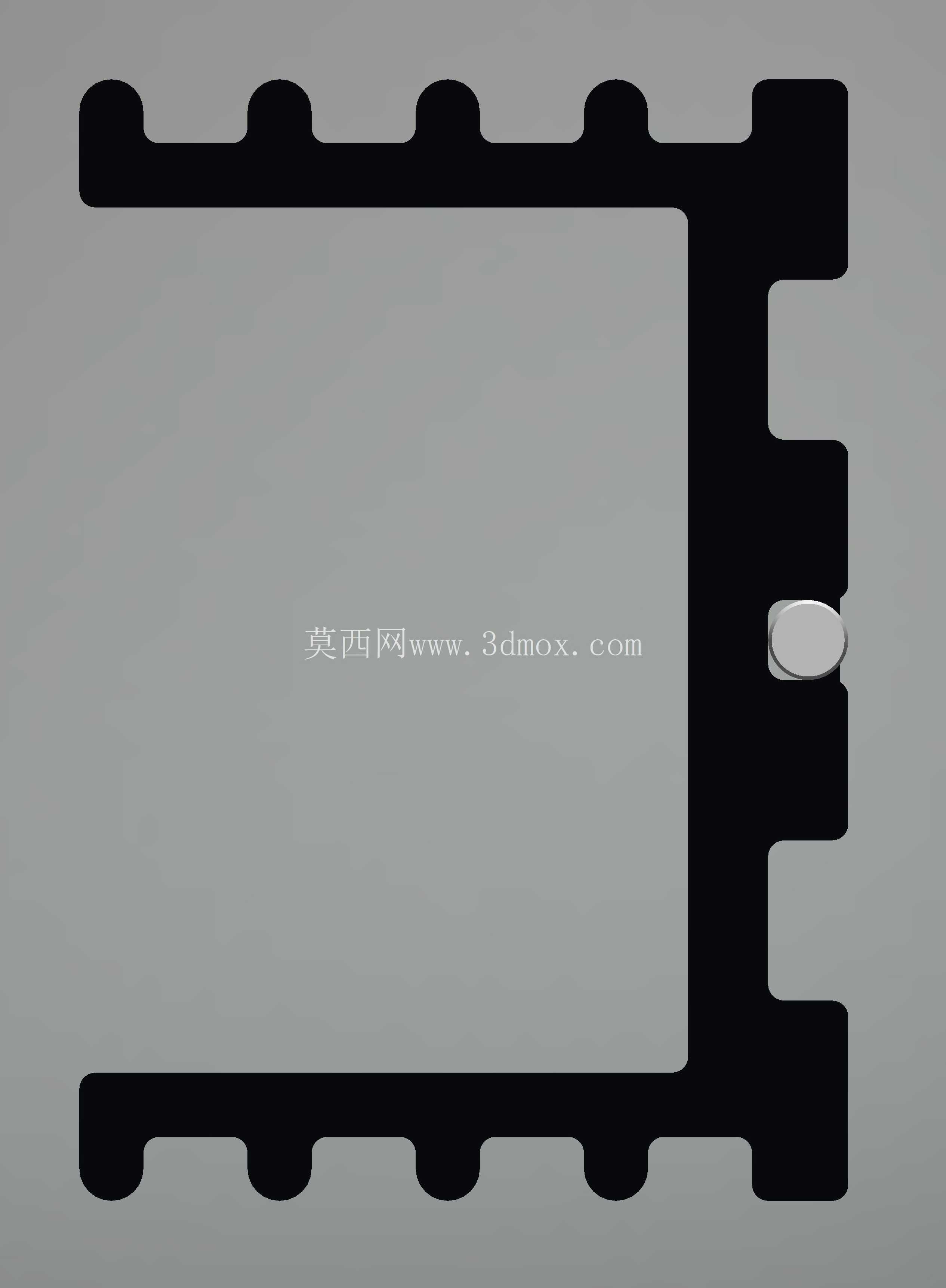

  安装孔位采用M3规格的标准螺纹,孔中心距离散热片端部19mm,这个孔位尺寸完全匹配TO-220封装器件的标准安装孔距,安装时不需要额外打孔改孔,直接通过M3螺丝配合绝缘粒、导热硅胶片就能把功率器件牢牢固定在散热片的安装基面上,安装基面的平面度控制在合理范围内,能保证和器件塑封背面的金属散热面充分贴合,减少接触热阻,提升导热效率。散热结构采用铝挤工艺常见的平行直鳍设计,鳍片厚度均匀,相邻鳍片之间的通风间隙经过优化,既保证了足够的散热表面积,又不会因为鳍片过密导致自然对流下的通风阻力过大,在无强制风冷的自然散热工况下,就能满足10-15W耗散功率的器件散热需求,如果是小风量的辅助风冷场景,散热能力还能进一步提升。

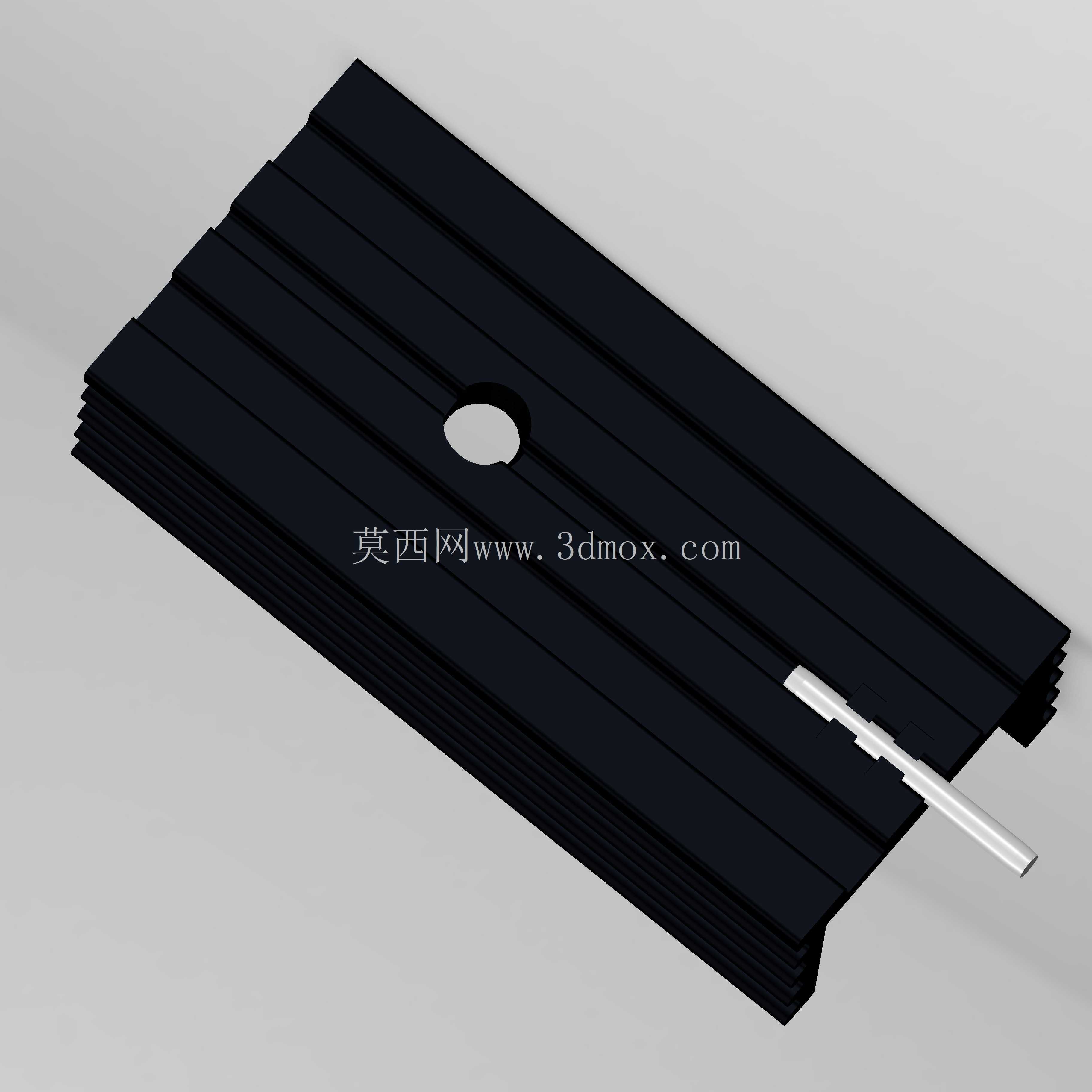

  散热片端部预留了直径1mm的插装定位脚,长度4mm,这个结构是针对波峰焊工艺设计的,组装时可以先把定位脚插入PCB上对应的预钻孔位,完成散热片的预固定,不需要额外的治具压持就能过波峰焊完成焊接固定,大幅提升批量组装的效率,同时焊接后的定位脚还能增强散热片的固定强度,避免设备在运输、振动工况下出现散热片歪斜、螺丝松动的问题。从实际应用场景来看,这款散热片除了适配常规的TO-220单管器件,也可以通过加装绝缘垫片的方式,兼容同安装孔距的其他封装功率器件,比如部分TO-220F塑封器件、小体积的整流桥堆,在小功率AC-DC电源模块、直流电机驱动板、锂电池保护板、车载低压控制模块上都能适用。

  设计过程中充分考虑了批量生产的工艺性,整体结构没有复杂的倒扣、薄壁结构,采用常规的铝挤型材切割、攻丝、表面阳极氧化就能完成加工,生产良率高,成本控制优势明显,表面的阳极氧化层既可以提升散热片的辐射散热能力,又能起到绝缘防氧化的作用,避免长期使用过程中铝基材氧化发白导致散热性能下降。鳍片的端部做了微小的倒角处理,不会出现锋利的毛刺,组装过程中不会划伤操作人员的手部,也不会刮破周边线材的绝缘层,提升组装过程的安全性。散热片的安装基面和鳍片部分采用一体化挤出结构,不存在结合面热阻,热量从器件接触面传导到各层鳍片的路径更短,导热效率更高,相比拼接式的散热结构可靠性更强,长期高低温循环工况下也不会出现结构松脱的问题。在PCB布局时需要注意,散热片的鳍片方向尽量顺着板内的自然对流方向,也就是竖直方向布置,让热空气可以顺着鳍片间隙顺畅上升,进一步提升自然散热的效果,同时安装时要在器件和散热片之间填充合适厚度的导热界面材料,填充两者接触面之间的微小空隙,排除空气层,降低接触热阻,如果是需要安规绝缘的应用场景,要配合对应的绝缘粒、绝缘片使用,避免散热片带电导致安规测试不通过。
