三叶曲面螺旋推进桨结构设计方案

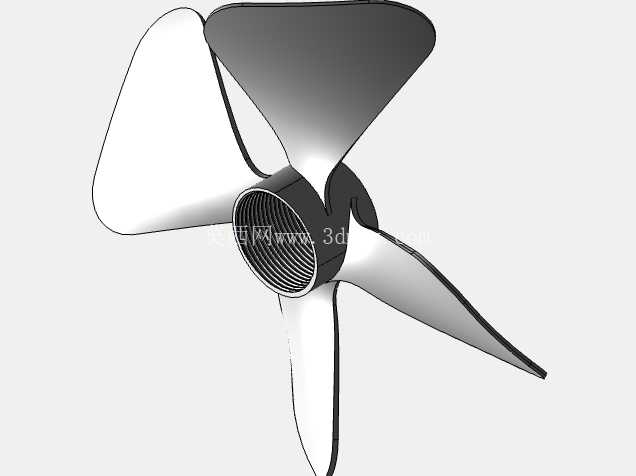

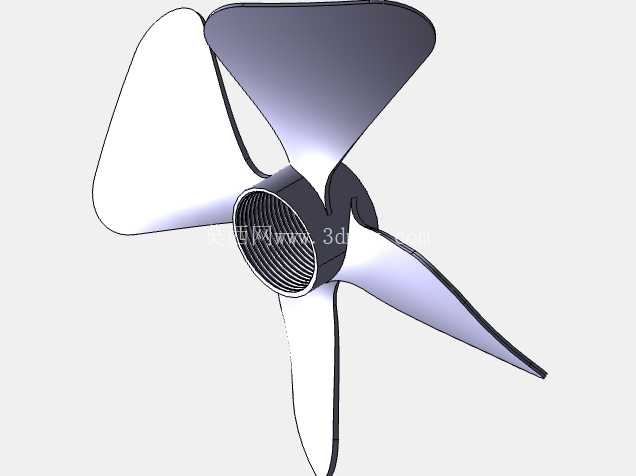

　　在流体动力推进类设备的结构设计工作中，螺旋桨作为核心动力转换部件，其曲面造型精度、叶片分布合理性直接决定整套推进系统的能量转换效率与运行稳定性，本次完成的三叶螺旋桨三维结构，可同时适配小型船舶舷外机、低空轻型飞行器动力单元、小型风力发电叶轮等多场景的结构选型需求，覆盖流体介质从液态水到空气的不同工况适配要求。从实际工程落地的角度出发，该螺旋桨的安装端采用内花键直连结构，与动力输出轴的配合公差选取H7/k6过渡配合等级，安装端面预留0.2mm的轴向压紧余量，可适配直径25mm至32mm区间的标准动力输出轴，安装边界的径向最大轮廓尺寸控制在280mm以内，轴向总长度不超过120mm，不会与外围的导流罩、动力端壳体产生运动干涉，适配多数小型动力设备的舱体安装空间要求。

　　叶片的曲面设计过程中，没有采用等螺距的简化造型方案，而是从叶根到叶梢做了渐变螺距处理：叶根位置螺距偏小，可降低启动阶段的动力负载，避免动力端启动瞬间出现扭矩过载；叶梢位置螺距逐步增大，可在额定转速下最大化流体推力输出，同时叶梢做了15度的后掠角处理，能有效打散高速运转时叶梢位置的涡流，降低运行过程中的流体噪音与结构振动。三个叶片沿轮毂周向呈120度均匀分布，每个叶片的型面都做了0.8mm的等厚处理，叶根与轮毂的连接位置做了R8的圆弧过渡，可分散运转过程中叶片根部的集中应力，避免长期交变载荷下出现叶根断裂的失效问题。

　　轮毂部分采用中空结构设计，内壁的花键齿做了0.5mm的齿顶倒角，既可以降低装配过程中的对位难度，也能减少花键配合面的应力集中，轮毂外壁与叶片连接的位置做了3mm的加厚处理，可承受叶片传递的最大12N·m扭矩载荷，满足小型动力设备的推力输出要求。在实际应用场景中，该结构若用于小型船舶推进，可适配3-5马力的舷外动力单元，在静水工况下推动300kg以内的船体达到8-10km/h的航行速度，曲面叶片的导水边做了锐边处理，可减少水流在叶片表面的附面层分离，提升推进效率；若用于轻型低空飞行器的动力端，可适配2-3kW的无刷电机，在额定转速下提供足够的静推力，满足小型多旋翼飞行器的起飞载荷要求；若调整安装方向作为小型风力发电的叶轮使用，也可在3-6m/s的风速区间内稳定捕获风能，带动后端发电单元输出稳定电能。

　　建模过程中对叶片的曲面做了G2连续处理，整个型面没有曲率突变点，既可以满足后续注塑、金属浇铸的开模工艺要求，也能减少流体经过叶片表面时的阻力损失，安装端的端面做了0.1mm的平面度公差要求，可保证装配后螺旋桨的端面跳动量控制在0.05mm以内，避免高速运转时出现动不平衡问题，不需要额外做过多的动平衡校正工序，降低生产装配环节的工作量。
