壁挂式手动易拉罐压碎装置结构设计

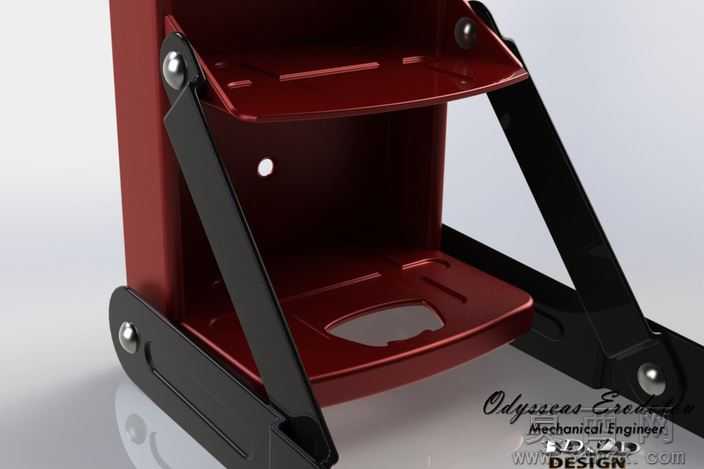

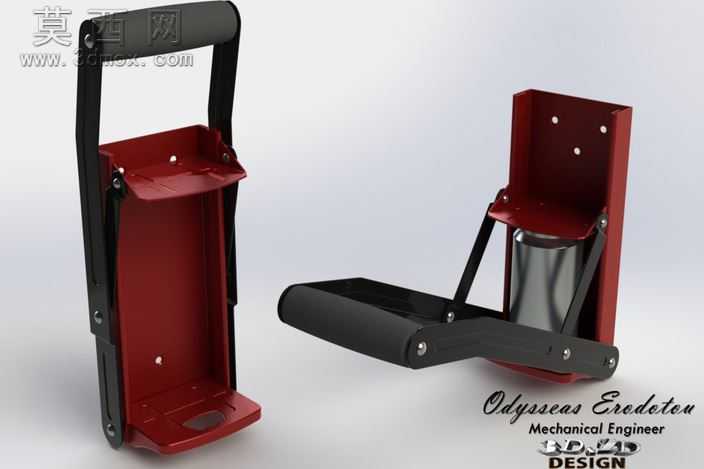

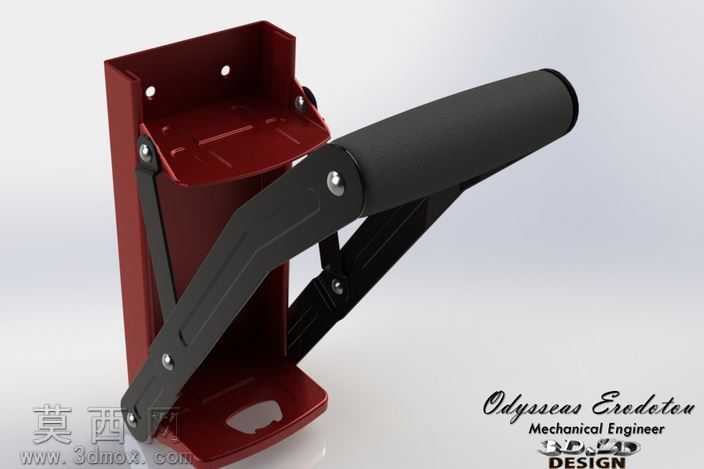

本作品为壁挂式手动易拉罐压碎装置的三维建模成果，建模过程中严格遵循机械结构运动逻辑，对各组成部件进行1:1比例还原，完整呈现装置的装配关系与运动特性。模型构建阶段，首先完成壁挂安装基座的建模，基座采用弯折钣金结构设计，预留对应安装孔位，建模时精准还原钣金弯折的圆角特征、安装孔的沉头结构，保证基座的安装适配性与结构强度。其次对核心的连杆压合机构进行参数化建模，通过多组铰接连杆的尺寸匹配，实现杠杆省力的传动效果，建模过程中对铰接轴的配合间隙、连杆的运动行程进行模拟校验，确保压合动作流畅无卡滞，可将空易拉罐完整压至扁平状态，大幅缩减废弃易拉罐的收纳体积。手柄部分采用符合人体工学的弧形曲面建模，表面做防滑纹理的细节刻画，匹配握持时的手掌弧度，降低长时间操作的疲劳感。材质与渲染环节，基座与金属连杆部分赋予磨砂喷塑金属材质，还原五金构件的哑光金属质感，手柄部分赋予软质橡塑材质，通过调整材质的粗糙度、反光度参数，区分橡塑握把的亲肤触感与金属构件的硬朗质感，渲染时采用柔和的侧方打光，清晰呈现各部件的结构层次与铰接位置的装配细节，突出装置的实用属性与结构美感。设计思路围绕家用废弃易拉罐收纳的实际需求展开，采用壁挂式安装设计不占用台面空间，纯机械结构无需外接动力，依靠多连杆杠杆原理实现省力压合，整体结构简单可靠，零部件数量少，便于生产加工与日常维护，各铰接位置均做了耐磨结构的预留设计，可承受多次反复压合的载荷，适配常规尺寸易拉罐的压碎处理需求，模型完整还原了装置从安装固定到执行压合动作的全部结构特征，可用于结构展示、加工参考与原理演示。
