石油作业用伸缩式管材堆垛承载架结构

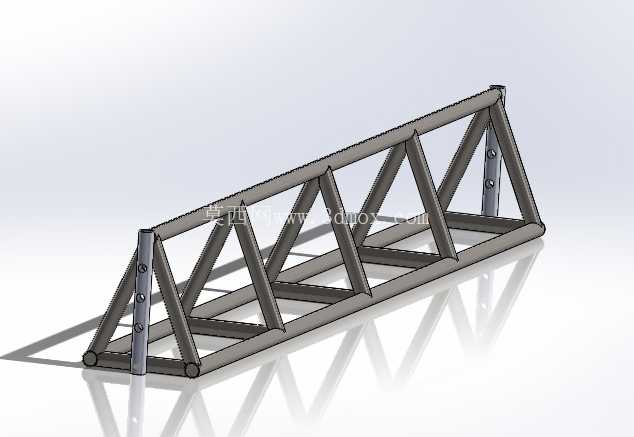

　　在陆上油气开采的井场管材转运、管材预处理车间的临时堆存环节，这类带伸缩调节功能的堆垛架是解决长尺度石油专用管规整存放的核心工装，区别于常规固定式焊接货架，它的设计完全围绕石油专用管材的堆存、转运、临时作业支撑需求展开，适配TBG系列石油管的堆垛作业场景，能在井场管材进场暂存、管端螺纹检测前的规整摆放、下管前的批量预排布环节承担承载功能。从结构设计逻辑来看，整体采用框架式受力体系，底部支撑腿采用矩形型钢焊接成型，支撑腿底部预留安装孔位，可通过膨胀螺栓与硬化地面固定，也可在底部加装滑移底座适配车间内的工位调整需求，单组架体的横向跨度根据常规石油管的单捆排布宽度设定，纵向长度可通过端部的伸缩段调节，调节范围覆盖常规单捆石油管的长度波动区间，避免因管材长度偏差导致架体两端伸出过长引发的受力变形。

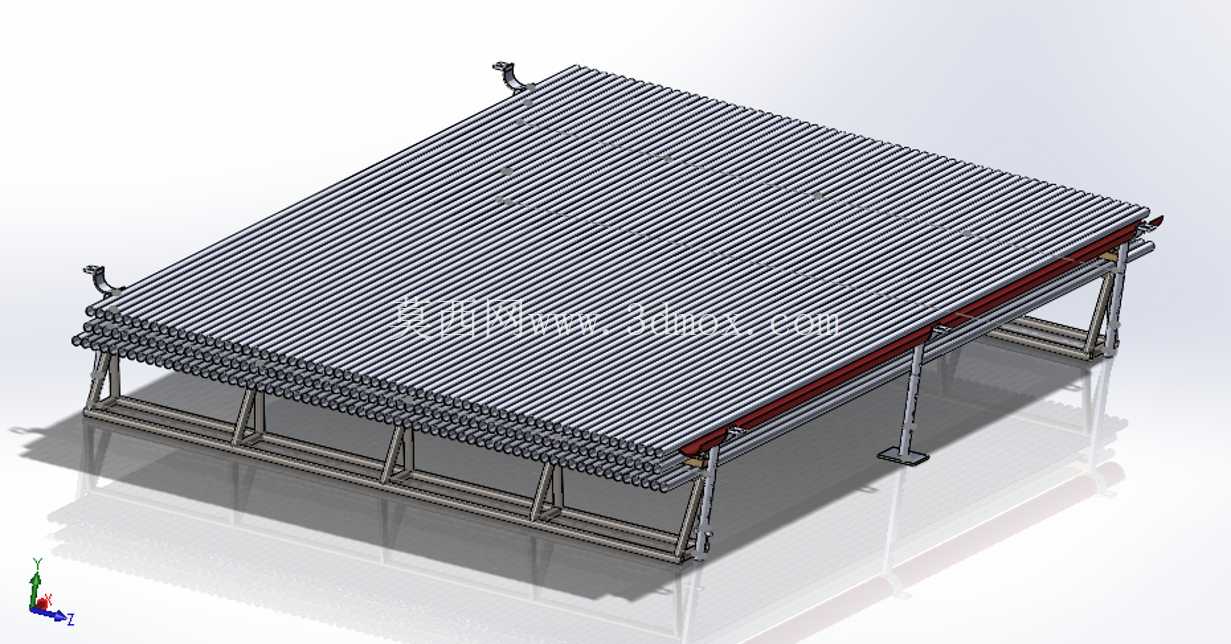

　　架体的承载面采用平行排布的圆钢辊条结构，辊条之间预留均匀间隙，一方面减少管材与架体的接触面积，降低管体防腐层在堆放过程中的磨损概率，另一方面间隙可容纳管体表面残留的钻井液、防锈油滴落，避免积液浸泡管体引发锈蚀；辊条两端通过焊接固定在两侧的纵向主梁上，主梁采用加厚型钢制作，主梁下方间隔排布斜向支撑筋，将承载面的竖向载荷均匀传递到底部支撑腿，避免局部载荷集中引发主梁下挠。架体一侧设置的红色纵向构件为管材限位挡边，挡边高度略高于单根管材的半径，堆垛时管材靠紧挡边即可实现单侧对齐，无需额外人工调整对齐度，挡边采用分段式螺栓固定结构，磨损后可单独更换无需整体拆解架体。

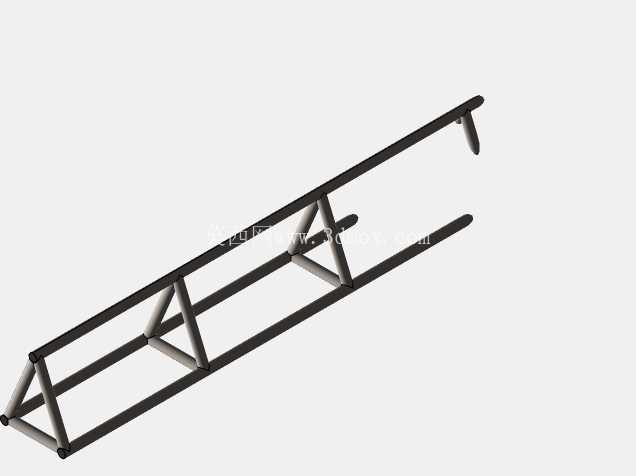

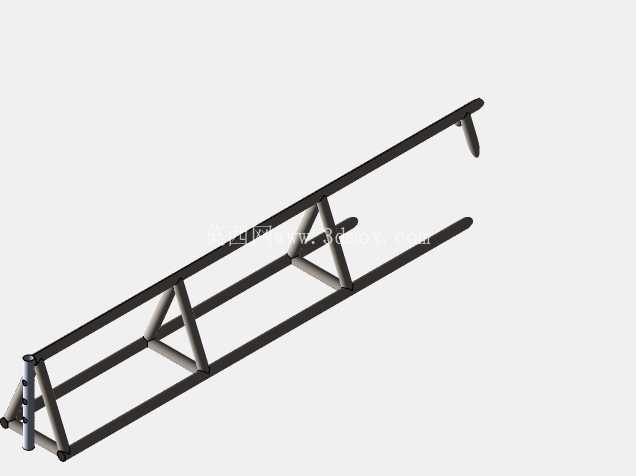

　　端部的伸缩调节段采用嵌套式结构，内段主梁插入外段主梁的型腔内部，通过等距排布的定位销实现长度锁定，调节时拔出定位销即可拖动内段伸缩至所需长度，适配不同长度规格的石油管材堆存需求，伸缩段的配合面做了打磨除锈并涂抹润滑脂处理，长期户外使用也不会出现锈死无法调节的问题。从安装边界来看，架体组装完成后整体高度控制在人体作业舒适区间，作业人员站在架体侧面即可完成最上层管材的吊装挂钩操作，无需登高作业；架体支撑腿的横向间距预留了叉车作业空间，满载状态下可通过叉车整体转运架体及上部堆放的管材，适配井场不同作业区域的管材转移需求。

　　在受力校核层面，设计阶段按照三层满铺TBG石油管的总载荷进行受力仿真，对主梁的最大挠度、支撑腿的压杆稳定性、焊接节点的疲劳强度都做了对应验算，确保满载状态下长期存放不会出现结构变形；辊条的直径选型经过反复验证，既保证单根辊条的承载能力，又避免辊条间距过大导致管材堆放时出现局部弯曲变形，保护石油管的直线度满足下井作业要求。这类架体在实际使用中，可多组并排拼接形成大面积堆存区域，拼接处通过连接板螺栓固定，保证多组架体的承载面处于同一水平面，避免管材在拼接处出现弯折风险；相比传统的枕木堆垛方式，这种金属结构架体的承载能力更强，重复利用率更高，不会出现枕木腐朽、压溃引发的管材滚落风险，同时规整的架体结构也便于现场的5S管理，管材堆放整齐后可快速清点数量，减少井场管材管理的人工成本。在细节设计上，架体所有外露的焊接棱边都做了倒角打磨处理，避免吊装作业时划伤作业人员或者刮破管材的防腐层；支撑腿底部设置了可调高度的脚垫，在不平整的井场地面可通过调整脚垫高度保证架体承载面处于水平状态，避免管材堆放后出现侧向滑移；辊条表面做了镀锌处理，户外长期使用也不会出现大面积锈蚀，延长架体的整体使用寿命。
