GRINDEX水泵用环形连接安装座结构

　　该环形构件是GRINDEX系列潜水排水泵的核心连接安装部件，主要应用于矿山井下排水、工程基坑降水、工业废水输送等工况的泵体段间连接场景，承担泵体轴向定位、周向扭矩传递以及相邻泵段密封面压紧的核心功能。从实际使用场景来看，这类部件长期浸没在含固体颗粒的水体中，既要承受泵运行时产生的轴向水推力，还要抵消叶轮旋转带来的周向扭矩，同时要保证相邻泵段之间的密封面不出现渗漏，因此结构设计上充分考虑了受力分布与安装适配性。

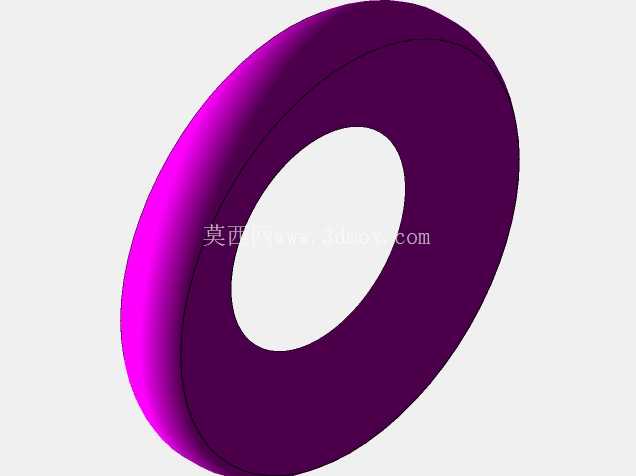

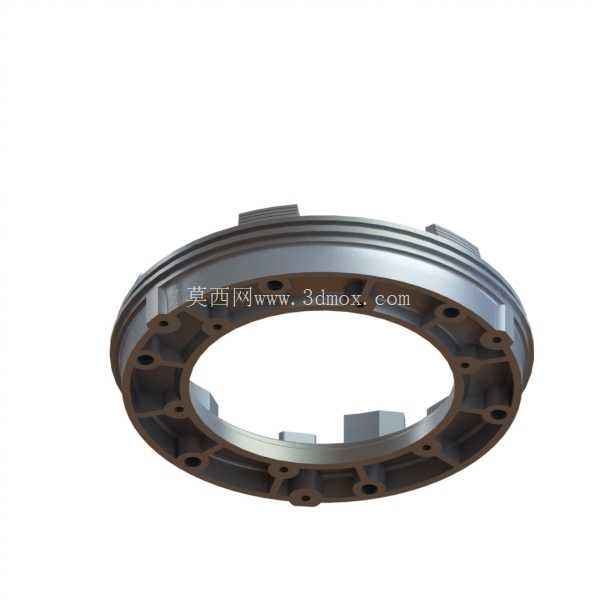

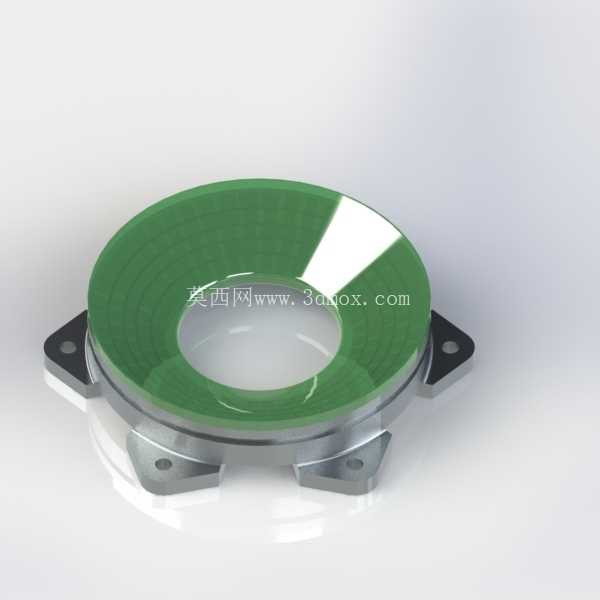

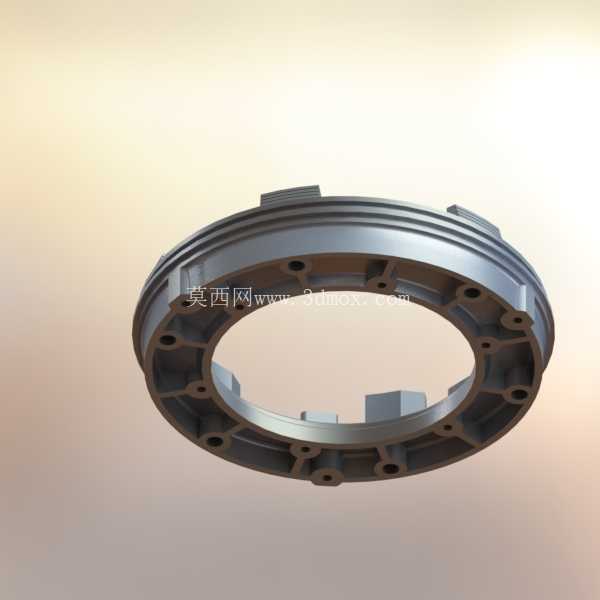

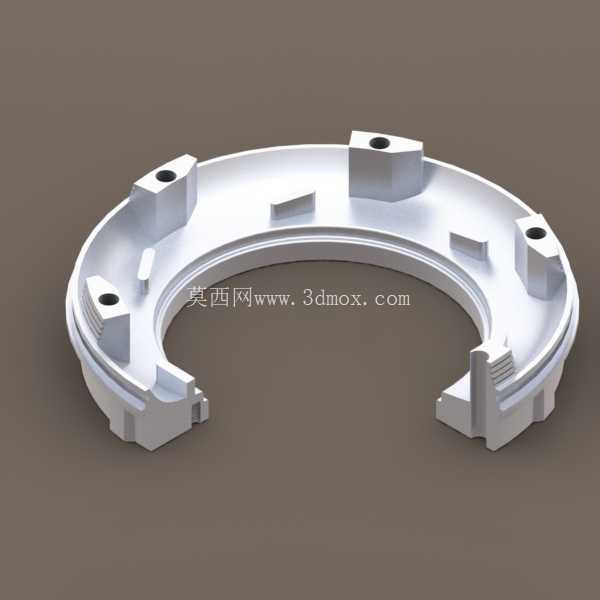

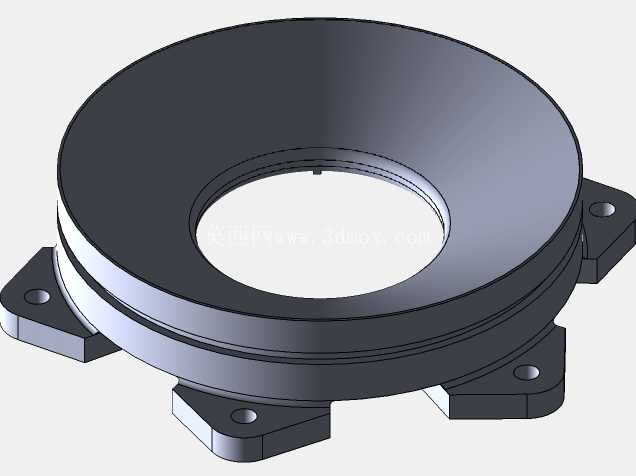

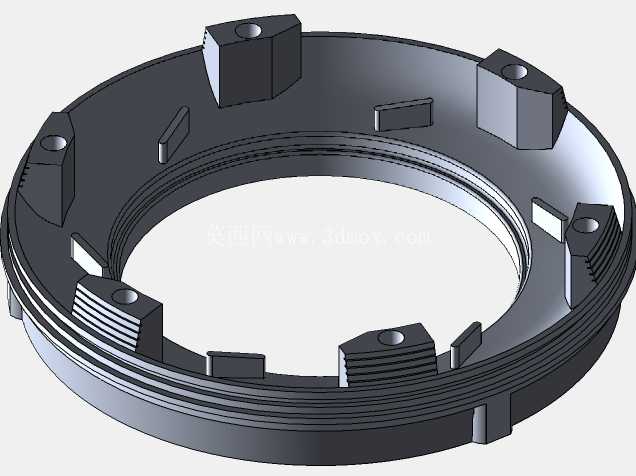

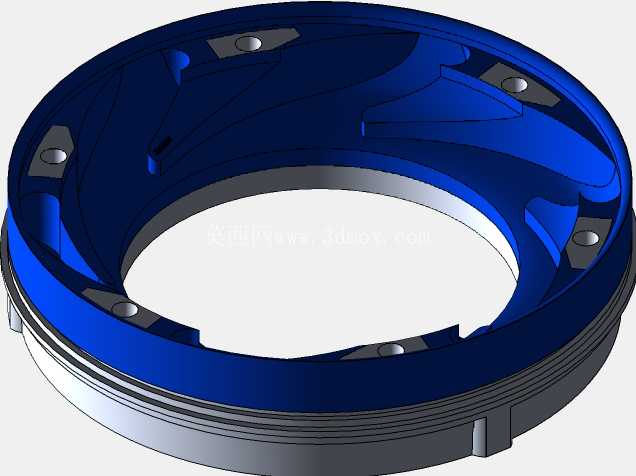

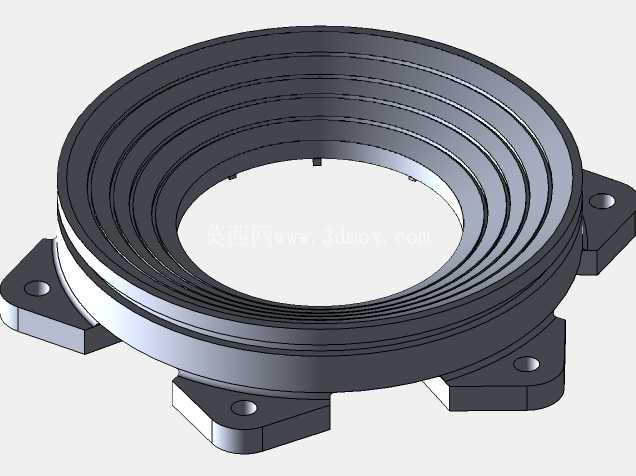

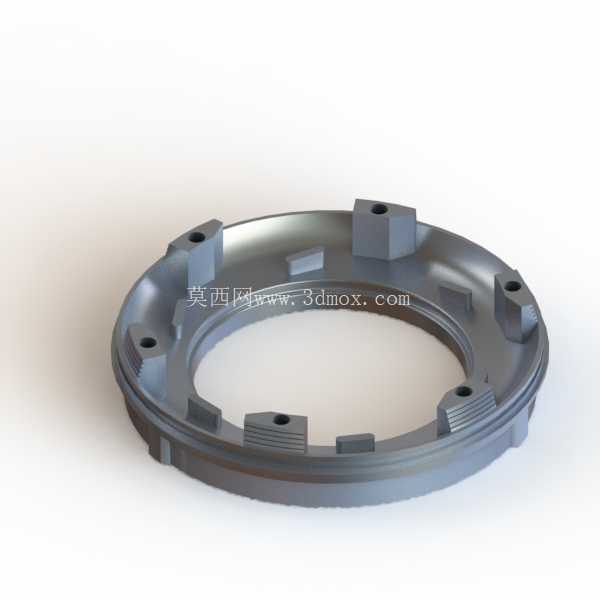

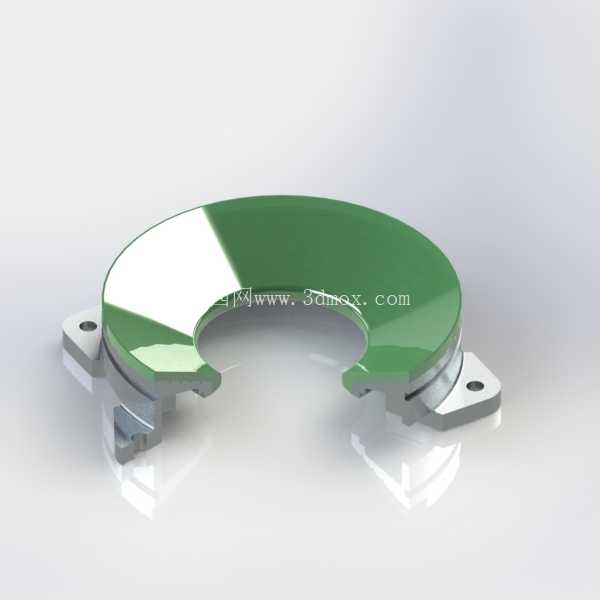

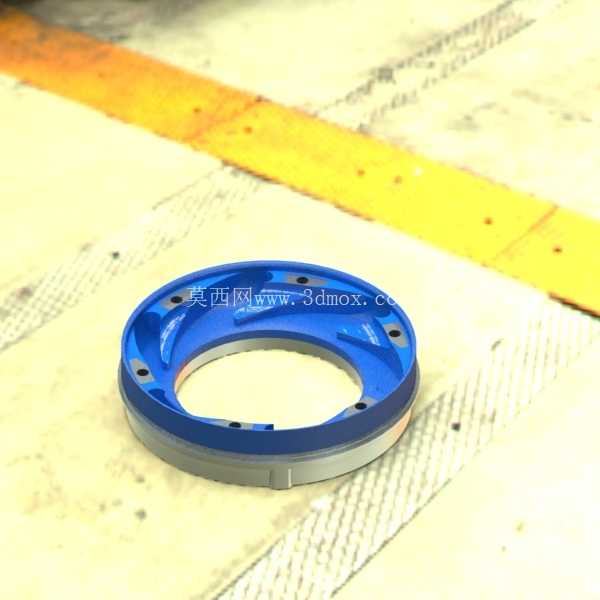

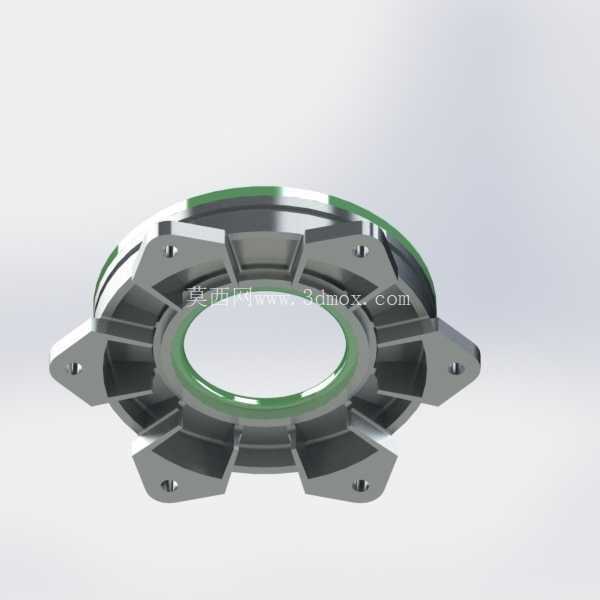

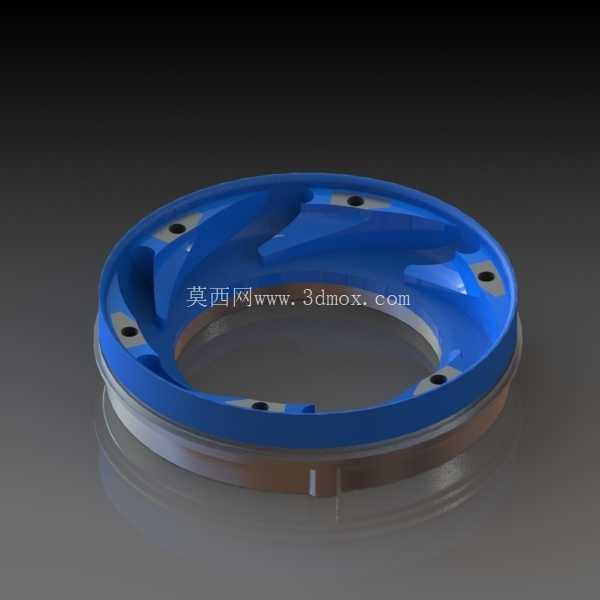

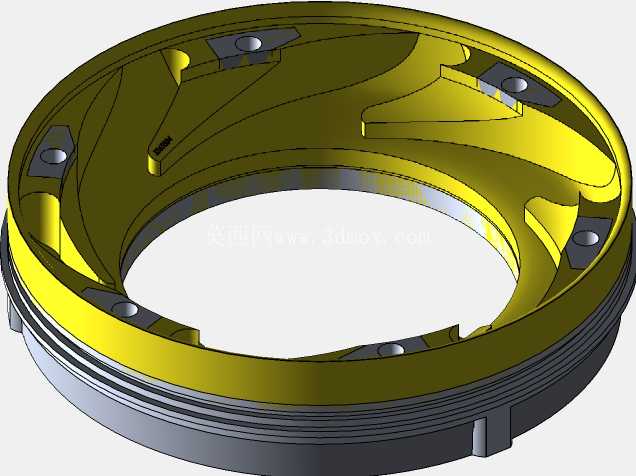

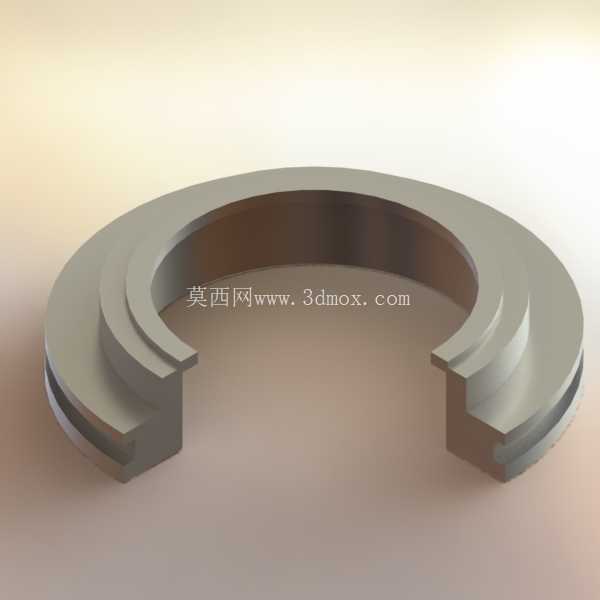

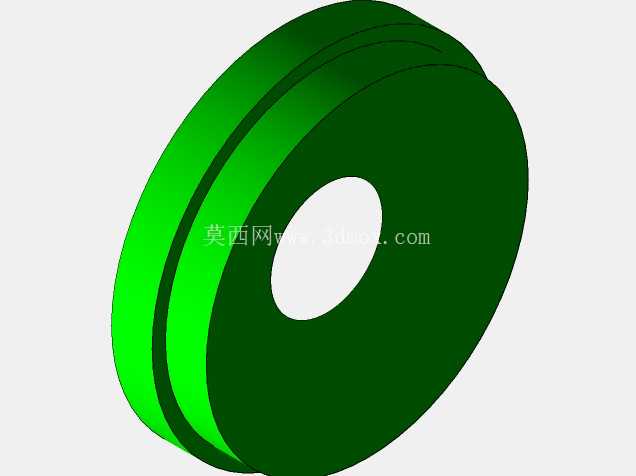

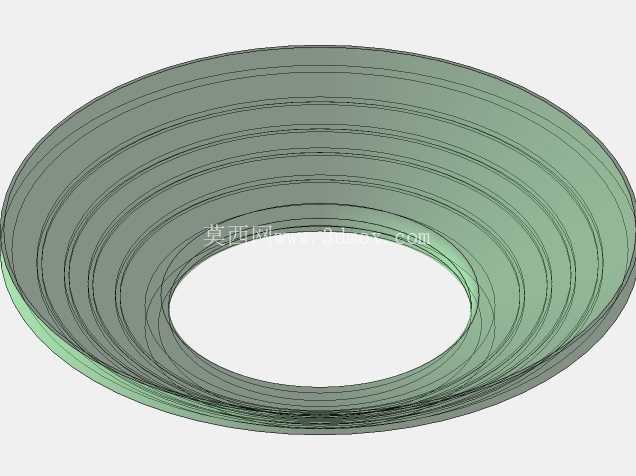

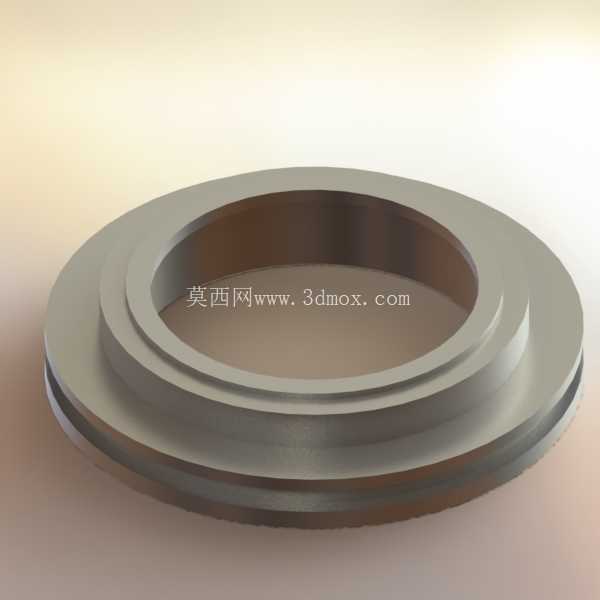

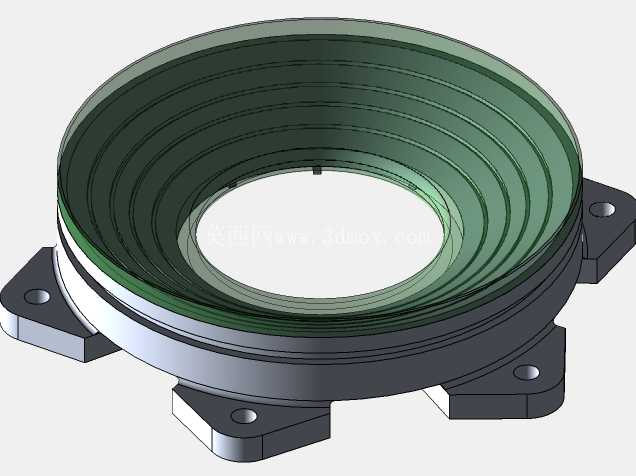

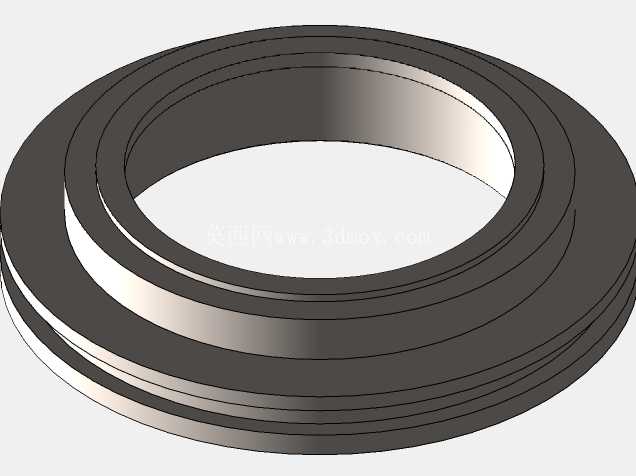

　　从结构特性来看，构件整体为环形回转体结构，内环为通流区域，完全匹配泵体的过流通道尺寸，不会产生额外的流道阻力，避免影响水泵的水力效率。环形基体的外圆周方向均匀分布了多组凸台结构，其中带通孔的凸台为螺栓安装位，用于穿装连接螺栓将相邻泵段锁紧，凸台的厚度经过受力校核，能够承受螺栓预紧力以及泵运行时的交变载荷，不会出现局部应力集中导致的开裂问题；其余不带孔的凸台与卡槽结构，分别对应周向防转定位、密封件限位的功能，安装时可直接与相邻泵段的对应卡位嵌合，无需额外调整周向位置，能够大幅提升现场装配的效率，同时避免泵运行过程中相邻部件出现相对转动，保障连接可靠性。

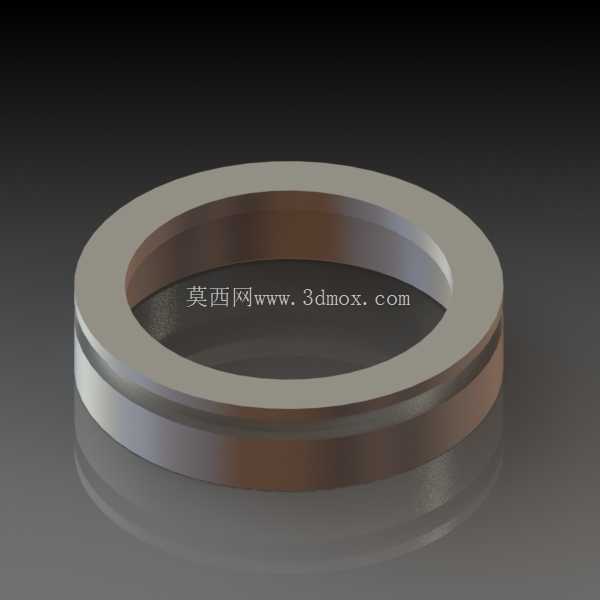

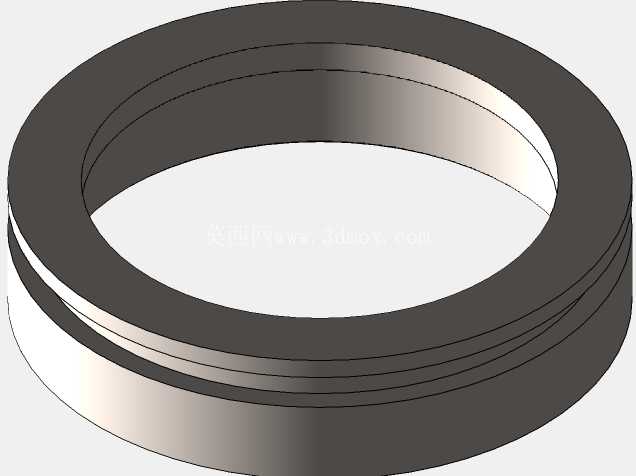

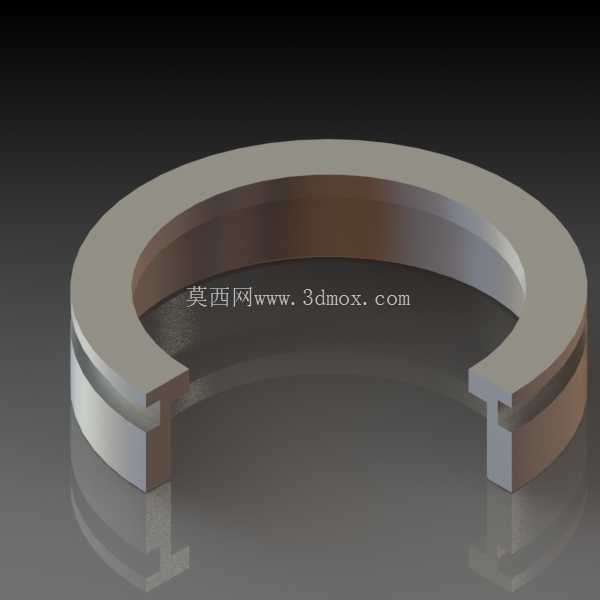

　　设计过程中，首先根据泵体的额定流量确定了内环通径尺寸，保证通流面积与上下游流道完全一致，避免出现通流截面突变造成的局部涡流与水力损失；其次根据泵的额定扬程计算轴向水推力，结合螺栓的强度等级确定连接凸台的数量与分布位置，保证每个连接点的受力均匀，避免出现局部螺栓过载断裂的问题；周向的防转卡位尺寸按照配合公差设计，既保证装配时能够顺利嵌合，又不会出现过大的配合间隙导致运行时的冲击振动。构件的下端面设置了多道环形密封槽，用于安装O型密封圈，当螺栓锁紧时，密封圈被均匀压缩，能够实现相邻泵段之间的静密封，可承受最高1.6MPa的工作压力，满足矿山、工程场景下的水泵扬程需求。

　　从安装边界来看，该构件的外圆尺寸完全匹配对应型号GRINDEX泵的泵壳内径，安装时可直接嵌入泵壳的定位台阶内，轴向定位精度可控制在0.1mm以内，能够保证叶轮与泵腔的同轴度，避免叶轮运行时出现偏磨问题。所有连接凸台的螺栓孔位置度公差控制在0.05mm以内，可实现与上下游泵段的无应力装配，避免强行锁紧螺栓导致的部件变形。构件表面的台阶结构除了安装定位作用外，还可作为过流面的导流过渡，减少水流在连接位置的水力损失，提升泵的整体运行效率。针对矿用场景下的磨蚀问题，构件的边角位置均做了圆角过渡处理，避免应力集中，同时过流面的粗糙度控制在Ra3.2以内，减少固体颗粒在表面的附着与磨损，延长部件的使用寿命。在实际检修过程中，该构件可单独拆卸更换，无需拆解整泵，能够大幅降低现场维护的时间成本与配件成本，适配矿山、工地等现场维护条件有限的使用场景。
