粘性流体输送用维京齿轮泵与螺杆腔系统

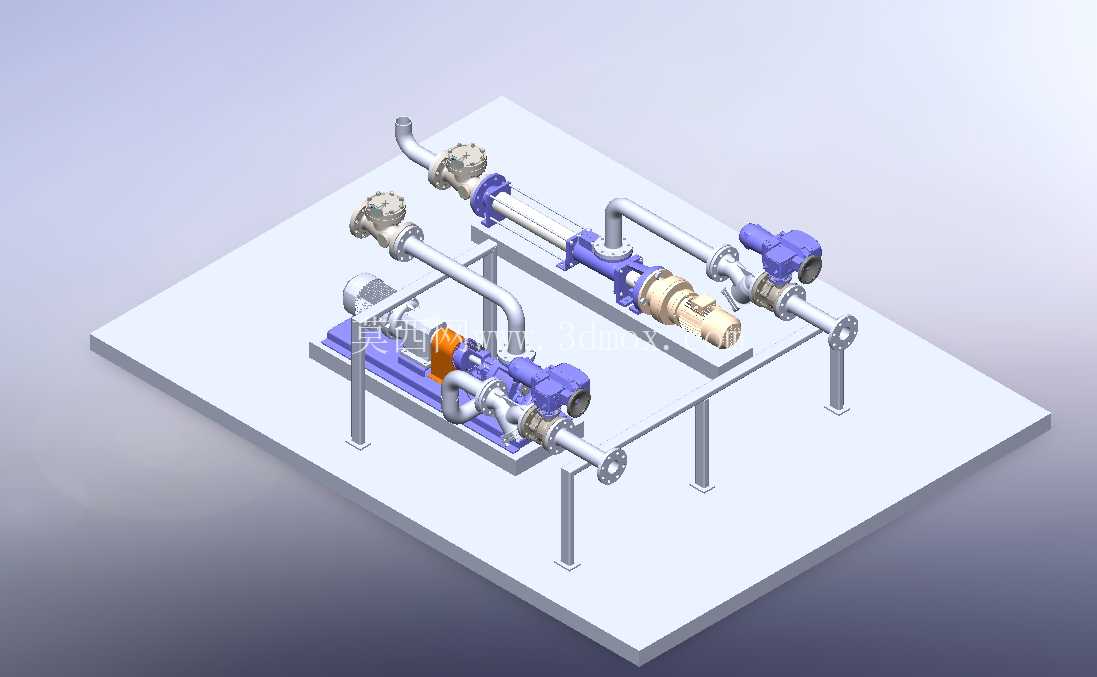

　　在化工、食品加工、石油炼化以及沥青储运这类涉及高粘度介质输送的生产场景里，常规离心泵往往会因为介质粘度过高出现气蚀、流量不足甚至无法起送的问题，这套适配高粘度工况的泵送系统，就是针对这类痛点完成的结构整合设计。整套系统把维京式内啮合齿轮泵和弹性定子螺杆泵做了集成布局，两种泵体可以根据实际生产需求切换独立运行模式，也能通过管路串接实现梯度增压输送，适配从几百厘泊到几十万厘泊跨度的粘性介质，比如常温下流动性极差的沥青、混有固体颗粒的树脂浆料、含有果粒或悬浮固形物的食品酱料，还有石油开采环节的重质原油，都能在这套系统里实现稳定无脉动的输送。

　　从结构设计逻辑来看，维京齿轮泵采用的内啮合齿轮副结构，本身就具备流量恒定、输出压力波动小的特性，内齿圈和小齿轮之间的月牙形分隔件把吸油腔和压油腔完全隔开，齿轮转动过程中齿槽容积的变化平稳，不会像外啮合齿轮泵那样出现困油现象，输送树脂、粘合剂这类不含硬质颗粒的纯粘性液体时，容积效率能保持在较高水平，不会因为介质粘度升高出现内泄量陡增的问题。而配套的螺杆腔采用弹性定子配螺旋转子的结构，弹性定子一般选用耐油橡胶或者食品级硅胶材质，转子转动时和定子之间形成连续的密封腔室，介质在腔室内被匀速向前推送，不会出现剪切破坏介质结构的问题，哪怕是混有悬浮固体颗粒的粘稠流体，比如带渣的糖蜜、含有填料的油漆、混有催化剂颗粒的聚合物熔体，都能平稳输送，不会出现卡泵或者颗粒破碎影响产品品质的情况。

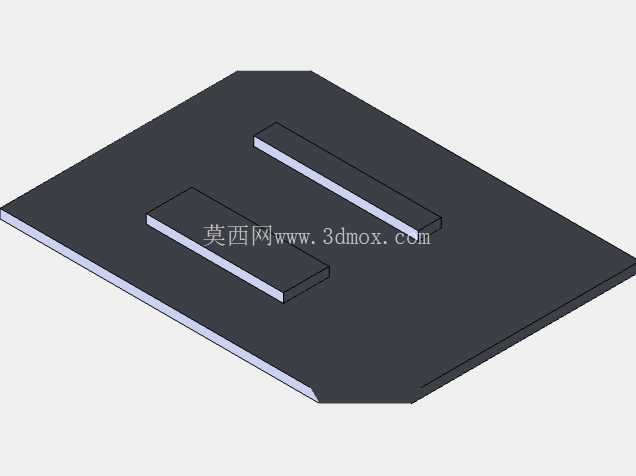

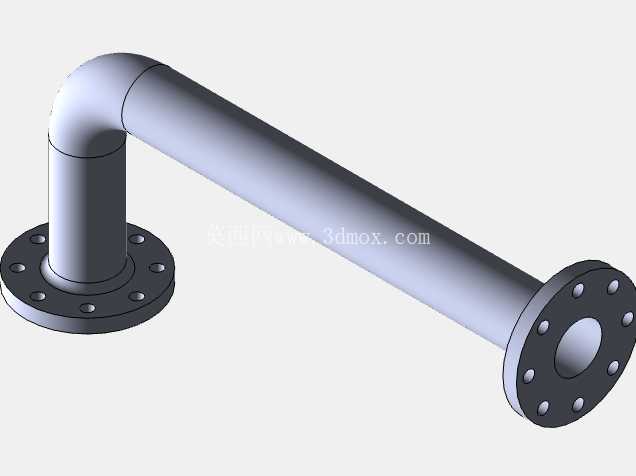

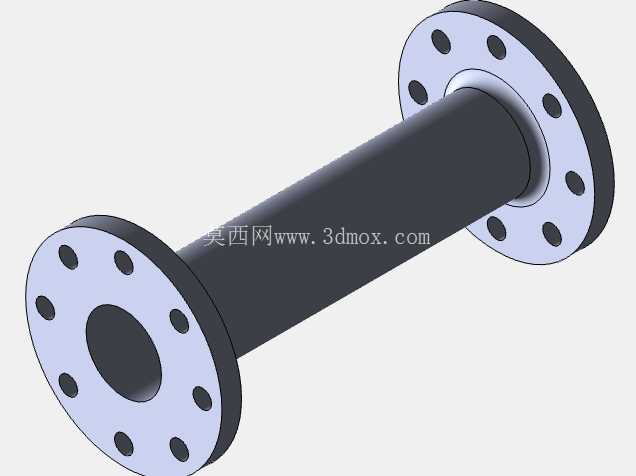

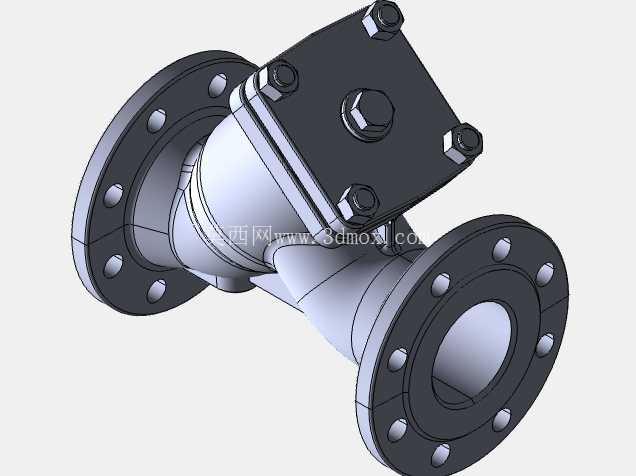

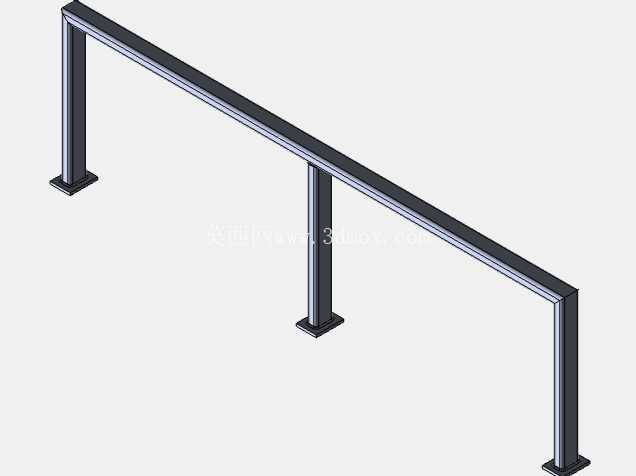

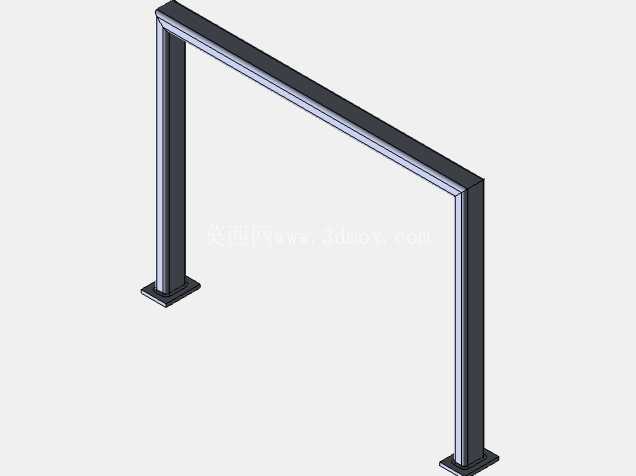

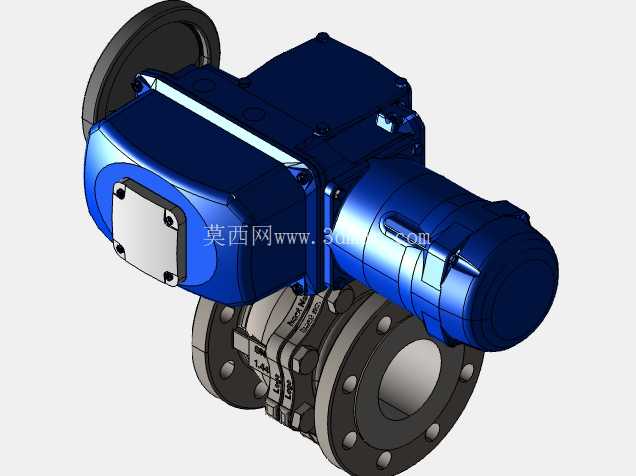

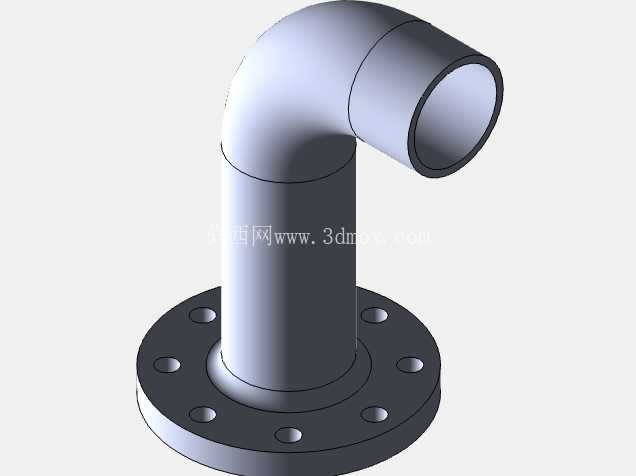

　　在安装布局上，整套系统的底座采用整块钢板铣削加工的安装平台，两个泵体的安装位预留了标准的地脚螺栓孔，安装平面的平面度公差控制在0.1mm以内，避免泵体安装后出现轴系不对中引发的振动和密封泄漏问题。平台上预留的长条形安装槽是为了适配不同功率的电机安装调整，不管是直联传动还是联轴器传动的泵组，都能通过槽位调整电机和泵轴的同轴度，不需要额外加工定制过渡底座。管路接口的位置做了统一的高度对齐设计，串接运行时只需要用标准法兰管路把齿轮泵出口和螺杆泵入口连通，就能实现两级增压，把高粘度介质输送到更远的高位储罐或者反应釜进料口；独立运行时只需要切换管路上的阀门，就能让两台泵分别对接不同的进料工位，满足一条生产线同时输送两种不同粘性介质的需求。从实际工况适配的角度，这套系统在设计时特意考虑了不同行业的安装边界，比如食品行业使用时，所有过流部件都可以更换为304或者316L不锈钢材质，密封件采用食品级氟橡胶，满足食品接触材料的卫生要求；化工行业使用时，过流部件可以衬四氟或者采用双相钢材质，适配腐蚀性粘稠介质的输送需求；沥青输送场景下，泵体和底座上预留了加热夹套的安装位，可以通导热油或者蒸汽对泵体和管路进行伴热，避免沥青在泵腔内冷却凝固引发堵泵。

　　日常运维层面，这套集成系统的结构设计也做了拆装优化，齿轮泵的端盖采用快拆螺栓连接，不需要把整个泵从底座上拆下来，就能打开端盖检查内齿轮和月牙件的磨损情况，更换易损件的时间比常规分体泵组缩短近一半；螺杆泵的定子采用分段式卡箍连接，转子磨损或者定子老化时，只需要松开卡箍就能抽出转子更换定子，不需要拆解整个管路系统。在安装尺寸边界上，整套系统的底座长度控制在1.2米以内，宽度0.8米，整体安装高度不超过0.6米，不管是安装在车间的固定设备平台上，还是集成到移动撬装模块上做现场移动式输送，都不会占用过多的安装空间，底座上预留的吊装孔也方便整体转运和现场就位。针对高粘度介质启动扭矩大的问题，泵组的输入轴端都预留了过载保护装置的安装位，可以配置摩擦式扭矩限制器，避免冷启动时介质粘度过大导致电机过载烧毁，也能防止管路堵塞时泵体压力过高损坏密封件和齿轮副。在流量匹配设计上，齿轮泵的单泵流量覆盖范围是每小时0.5立方到20立方，螺杆泵的流量覆盖范围是每小时1立方到30立方，串接运行时可以通过调整两台泵的转速实现流量匹配，不会出现前级泵供料不足或者后级泵进料过载的问题，整套系统的输出压力最高可以达到2.5MPa，能够满足大多数中短距离高粘度介质的输送需求，不需要额外增加增压泵组。
