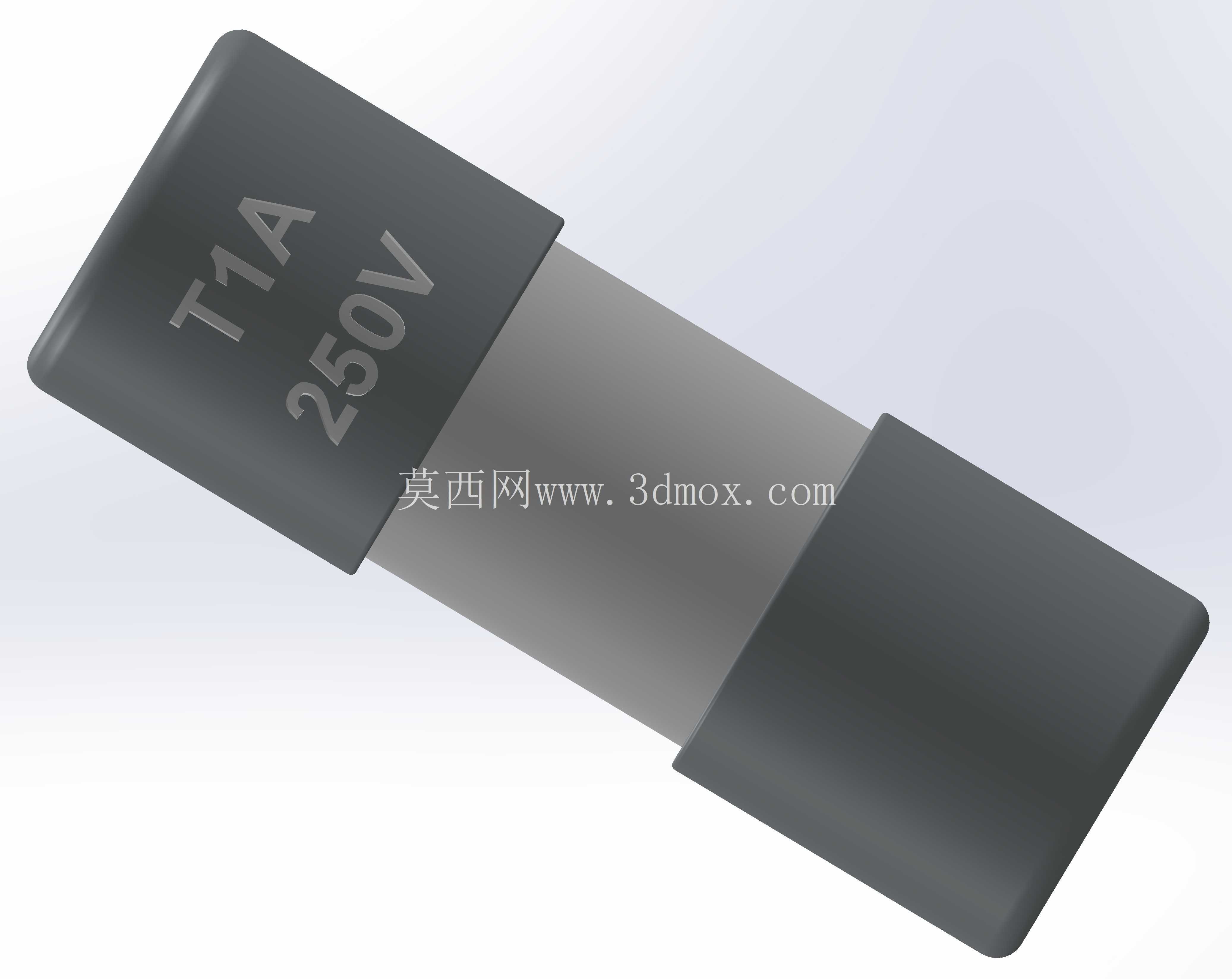

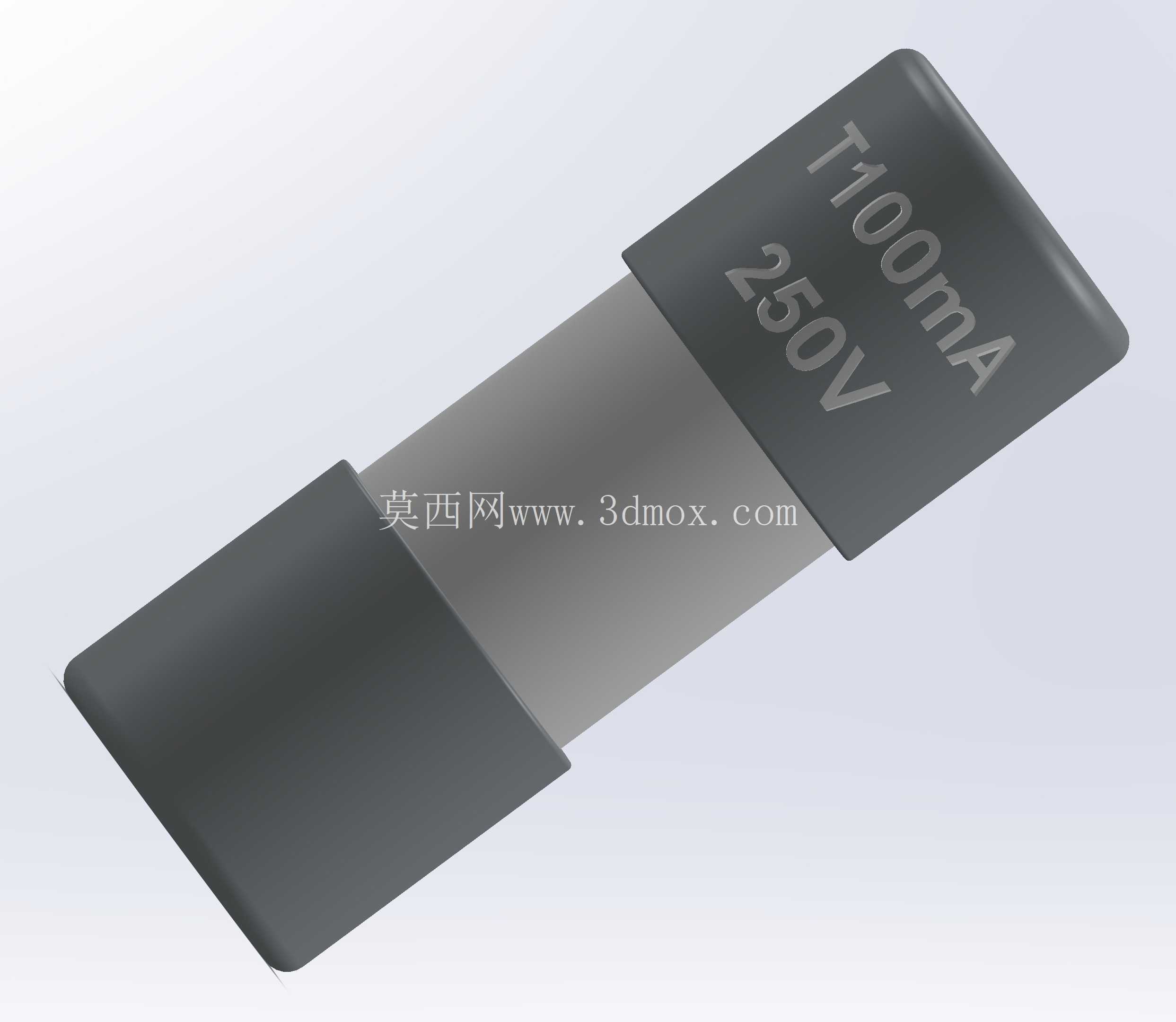

3.6x10mm陶瓷慢熔保险丝三维结构

　　在低压配电、消费电子主板、工业控制板卡的电路保护环节，这类小尺寸熔断器是不可缺少的被动保护元件，本次建模的3.6x10mm规格陶瓷管保险丝，是目前板载过流保护场景里应用量极大的一款规格。从实际选型适配的角度看，这个尺寸的安装边界非常明确，本体直径3.6mm、轴向总长10mm，两端金属端帽的外径略大于陶瓷管本体，端帽长度各占本体两端约1.5mm，在PCB布局时，两个焊盘的中心距需要匹配10mm的本体长度，焊盘孔径要适配端帽引出的焊接引脚直径，周边预留的安全爬电距离需要满足低压电路的安规要求，不能和周边高压走线、发热元件距离过近，避免长期工作时热量累积导致误熔断。

　　从功能特性上看，这款T100mA 250V规格的慢熔保险丝，和快熔保险丝的应用场景有明确区分，慢熔特性可以耐受电路开机瞬间的浪涌电流冲击，比如开关电源上电时的电容充电电流、电机启动的瞬时过流，不会因为短时的脉冲电流出现误熔断，只有当电路出现持续过流、短路故障时，内部的熔丝才会在热量累积下熔断，切断后端电路供电，避免故障扩大烧毁后端的芯片、功率器件。陶瓷本体的材质选择，相比传统玻璃管保险丝，拥有更好的耐高温特性和机械强度，在熔丝熔断产生瞬时高温时，陶瓷管不会出现开裂、飞溅的问题，灭弧能力也更优，适合在250V交流电压等级的电路中使用，覆盖日常民用电器、小型工业控制设备的过流保护需求。

　　建模过程中，需要重点还原几个影响实际装配的结构细节：首先是两端金属端帽和陶瓷管的配合公差，端帽和陶瓷管是过盈压装配合，建模时要保证配合面的尺寸公差在合理范围内，不能出现干涉或者间隙过大的问题，还原实际生产中的压装工艺结构；其次是本体表面的标识字符，字符的印刷位置、深度要和实物一致，方便生产过程中的视觉识别、人工核对规格；内部的熔丝结构，慢熔保险丝的熔丝不是简单的直丝结构，通常会带有特定的弯折或者合金焊点结构，来实现慢熔的电流特性，建模时还原内部熔丝的走向和结构，能够方便后续做热仿真分析时，更准确地模拟不同电流下的熔丝发热、熔断过程。

　　在实际设备的结构设计中，这类保险丝的安装方式主要有两种，一种是直接焊接在PCB板上，属于板载直插安装，另一种是搭配对应的保险丝座做可拆卸安装，方便后期维护更换，所以建模时除了还原保险丝本身的结构，也可以匹配对应安装座的尺寸边界，方便设计人员在整机布局时直接调用，核对安装空间是否足够，避免出现结构干涉。很多刚接触电路保护设计的工程师容易混淆快熔和慢熔保险丝的选型，实际上在有电容、电机这类启动冲击负载的回路里，必须选用慢熔规格，否则开机时的浪涌就会把保险丝烧断，导致设备无法正常启动，而在纯电阻负载、对过流反应速度要求高的精密电路里，才会选用快熔型号。另外陶瓷材质的外壳相比玻璃管，在抗震动、抗冲击的场景下可靠性更高，比如车载电子、工业现场的移动设备里，陶瓷保险丝的抗机械应力表现更好，不会因为设备运输、运行中的震动出现外壳破损、熔丝意外断裂的问题。

　　建模时对外观细节的还原也很重要，两端金属端帽的表面是镀镍处理，有轻微的金属哑光质感，陶瓷管本体是深灰色的陶瓷哑光表面，表面印刷的规格字符是白色激光打标或者丝印效果，这些外观细节的还原，能够让整机BOM表渲染、装配工艺演示的时候，效果更贴近真实实物，方便生产、采购环节快速识别对应物料，避免出现物料选错的问题。在做三维布局时，还要注意保险丝的安装方向，因为是轴向对称结构，本身没有极性要求，但是要注意和周边发热元件的距离，比如和功率电阻、整流桥、变压器这类发热器件的距离要保持在3mm以上，避免周边器件的热量传导到保险丝上，导致熔丝的实际工作温度升高，额定电流出现折减，提前出现误熔断的情况。
