DIN910带颈外六角锥形螺纹密封螺丝塞

　　在液压站油路块加工、气动管路排布、压力容器端侧封堵这类现场施工场景里，管路末端的密封堵件选型直接决定了系统运行的泄漏率指标，带颈外六角结构的锥形螺纹螺丝塞，正是针对这类需要反复拆装、承压密封的工况设计的封堵元件。这类堵件的核心功能是通过外螺纹与管路内螺纹的咬合挤压，在螺纹副之间形成连续的密封面，阻断管路内部流体介质的外泄通道，和普通平螺纹堵头相比，带颈结构的设计能够在六角头与螺纹段之间形成一段光滑的圆柱定位轴，安装时这段轴颈可以嵌入管路端口的倒角区域，既能够避免螺纹拧入过深导致的端口变形，也能在六角头与管路端面之间预留出密封垫片的安装空间，适配紫铜垫、尼龙垫、组合密封垫等多种端面密封形式，进一步提升高压工况下的密封可靠性。

　　从结构设计逻辑来看，外六角头部的尺寸是按照标准扳手开口尺寸匹配的，既可以用普通开口扳手、梅花扳手进行拆装，也能适配气动棘轮扳手实现快速装配，头部侧面的受力面经过加厚处理，能够承受较大的拧紧力矩，不会在大扭矩紧固时出现六角棱边崩裂的问题。锥形螺纹的设计遵循密封管螺纹的啮合特性，螺纹牙型带有1:16的锥度，随着拧入深度的增加，螺纹牙之间的间隙会被逐步挤压填充，不需要额外缠绕生料带或者涂抹密封胶就能实现中低压工况下的密封，在高压液压系统中使用时，配合螺纹表面涂抹的厌氧密封胶，能够承受25MPa以上的静态工作压力，满足绝大多数工业管路的封堵需求。

　　在实际选型过程中，需要重点关注螺纹规格与管路端口的匹配性，不同公称通径的管路对应不同的螺纹大径、螺距以及拧入深度要求，安装时要控制好拧紧力矩，力矩过小会导致螺纹啮合不充分出现渗漏，力矩过大则会导致螺纹牙变形、甚至管路端口开裂。这类螺丝塞的应用场景覆盖了从民用给排水管路末端封堵，到工业液压系统油路块工艺孔封堵、气动元件气路堵头、压力容器测压口封堵等多个领域，在设备维护过程中，这类标准件的互换性极强，只要符合DIN910标准的同规格堵件，都可以直接替换使用，不需要对原有管路端口进行二次加工。

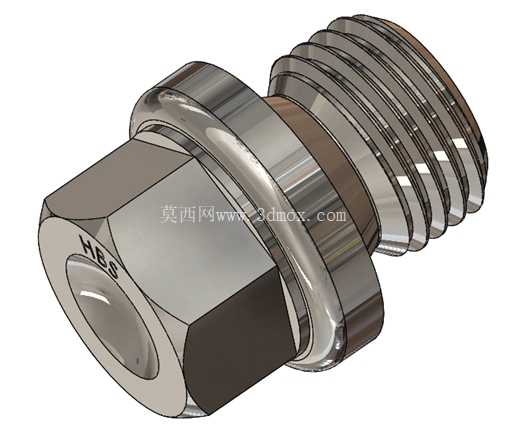

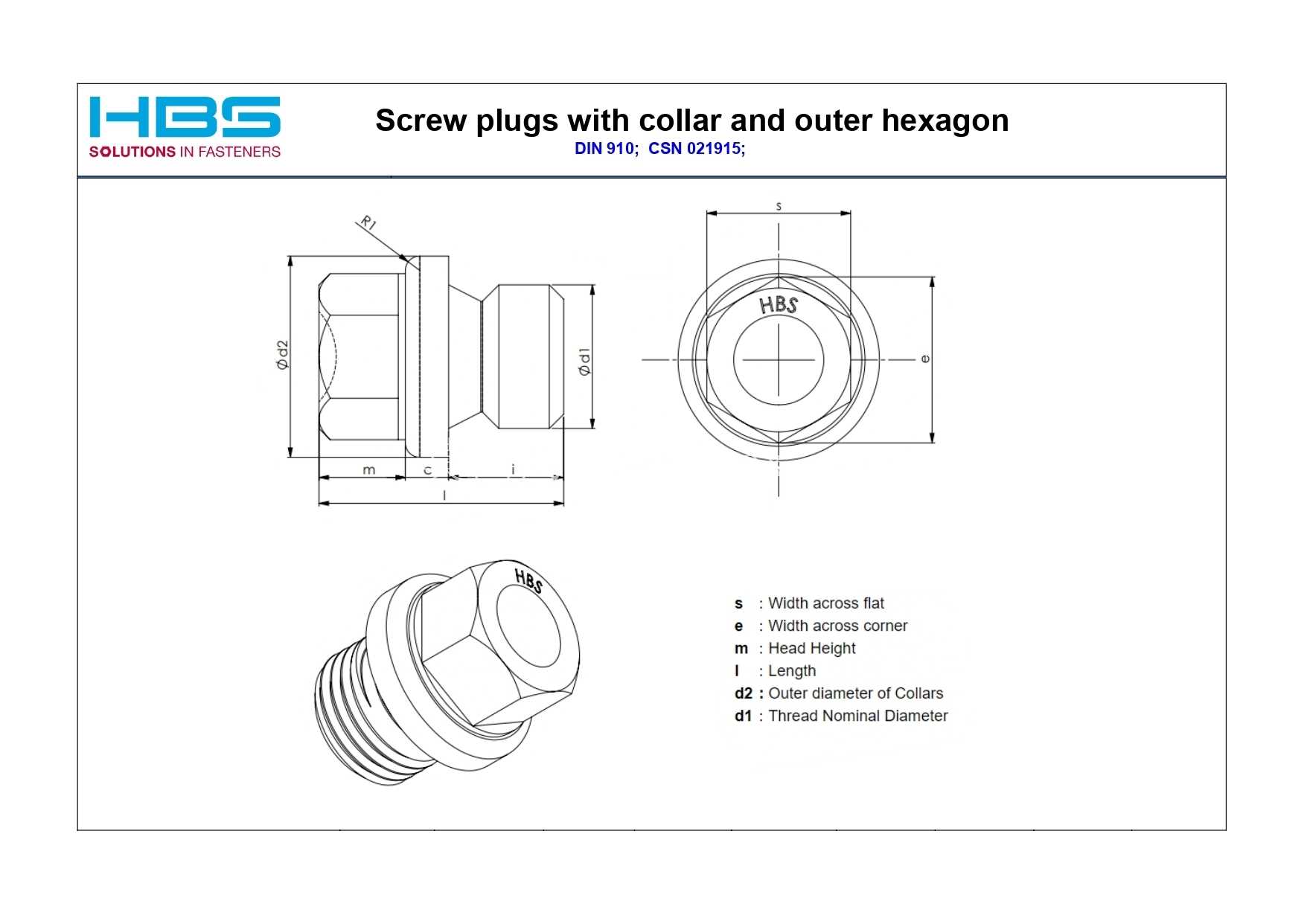

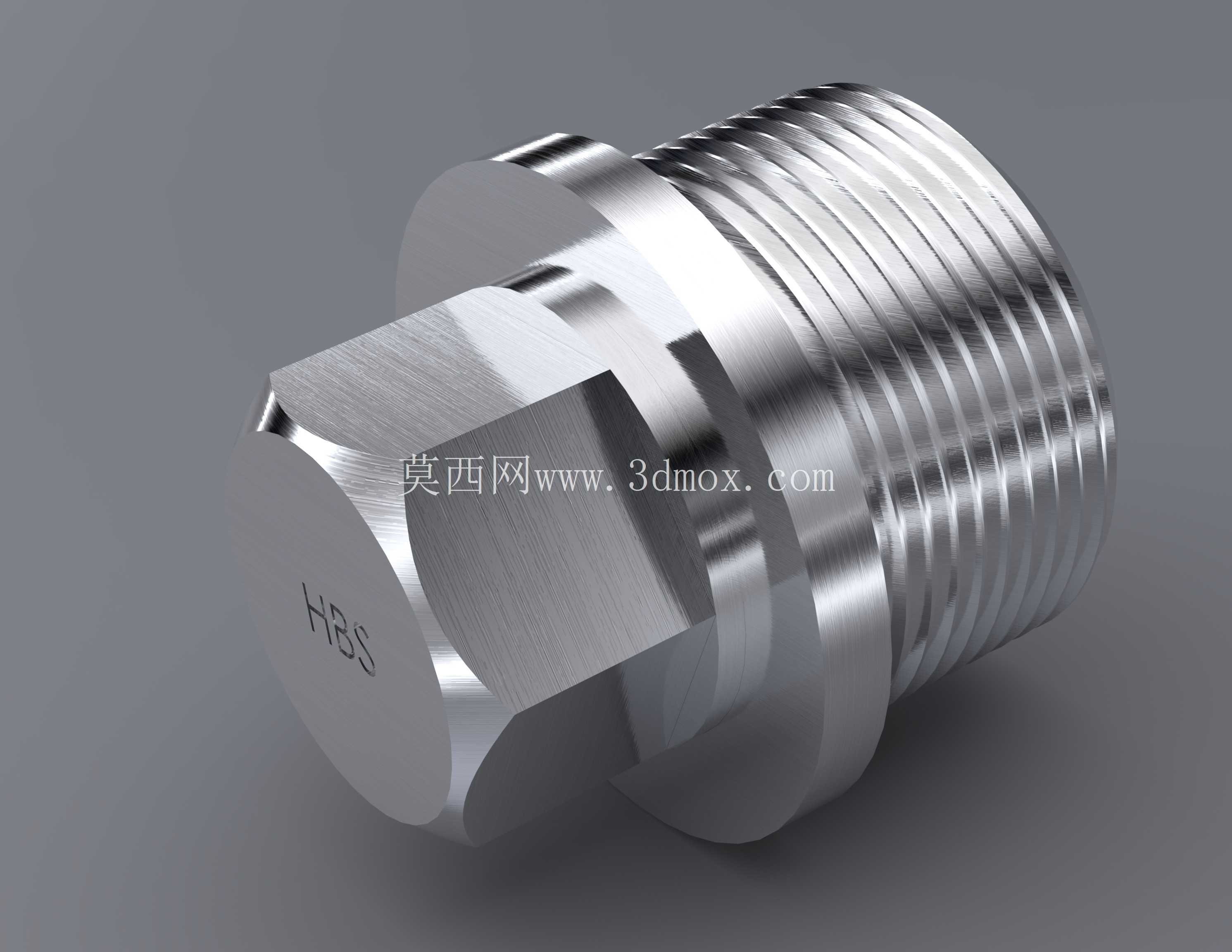

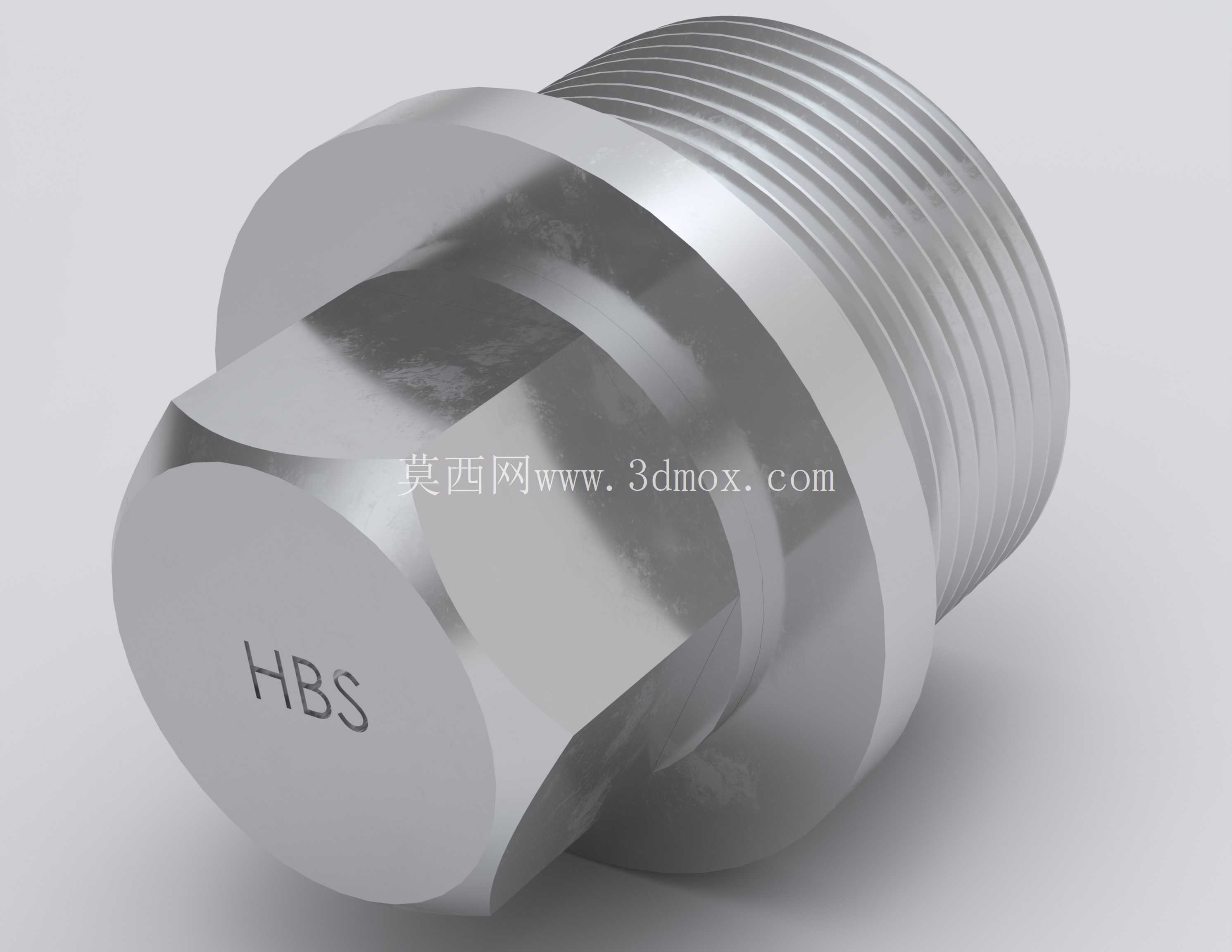

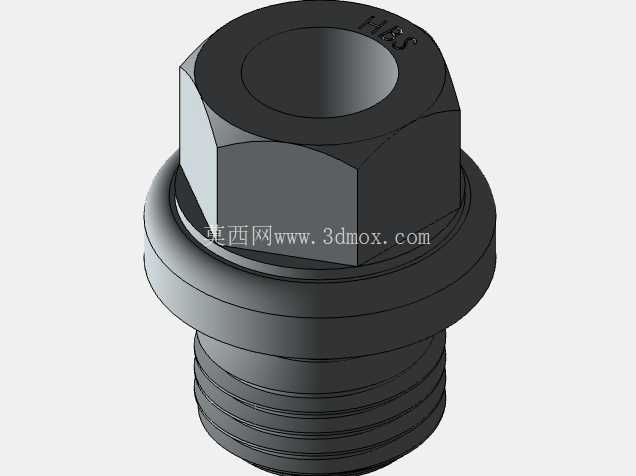

　　从三维建模的角度来看，构建这类标准件模型时，需要准确还原锥形螺纹的锥度参数、牙型角尺寸，同时要保证外六角头部的对边尺寸、对角尺寸、颈部长径与长度的公差符合标准要求，模型的安装边界要明确标注螺纹拧入后的最大伸出长度、六角头的外接圆直径，避免在装配设计时出现与周边零部件的干涉问题。和内六角堵头相比，外六角结构的螺丝塞在管路周边空间局促的场景下适用性更强，不需要将扳手完全伸入沉孔内就能完成拆装，尤其是在设备后期维护时，管路周边往往已经排布了其他管线、阀件，外六角结构可以用开口扳手从侧面套入进行操作，大幅降低维护操作的难度。带颈结构除了定位作用之外，还能提升堵件整体的抗剪切强度，在管路受到外部冲击、振动时，颈部的圆柱段能够分散螺纹根部的应力集中，避免堵件在螺纹根部出现断裂失效的问题，这也是这类堵件在振动较大的工程机械液压系统中被广泛应用的核心原因之一。在进行管路装配设计时，需要在管路端口预留出足够的扳手操作空间，根据六角头的对边尺寸计算扳手转动所需的最小空间半径，避免出现装配完成后扳手无法就位、无法完成拧紧操作的问题。
