段码式液晶显示模组带安装引脚结构

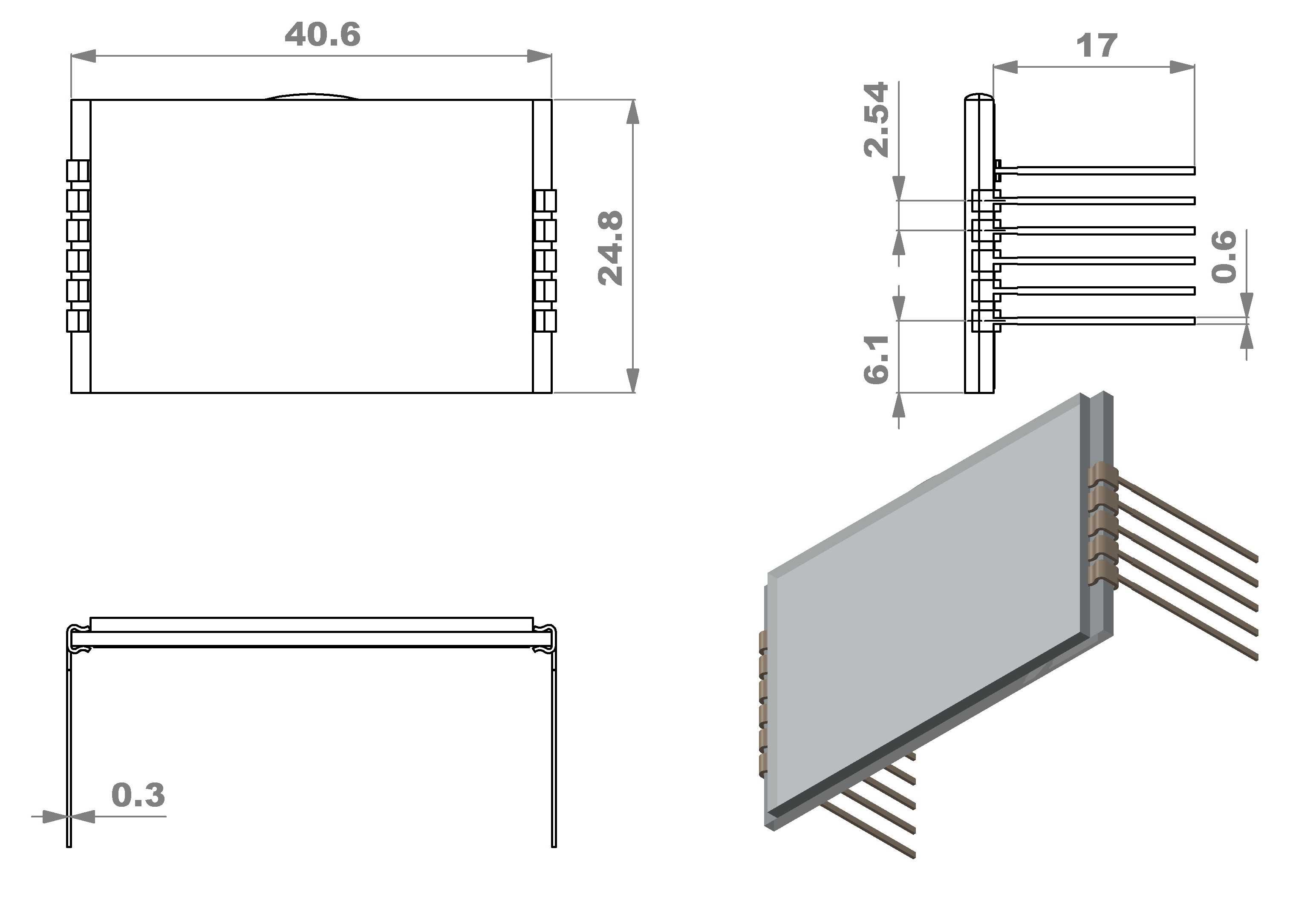

　　在离网储能、小型光伏供电系统、便携电源类设备的人机交互环节，这类段码液晶显示模组是核心的状态输出部件，不需要复杂的点阵驱动逻辑，依靠固定段码的亮灭组合就能完成核心参数的直观呈现，适配低功耗、高可靠性的嵌入式设备需求。从实际选型适配的角度看，这款显示模组的外形尺寸控制在40.6×24.8mm的矩形边界内，整体厚度适配常规面板嵌装的空间预留，不会占用过多设备内部的纵深空间，适合安装在设备正面的操作面板区域，用户站立操作时视线刚好能覆盖显示区域，不需要刻意调整视角就能读取数值。

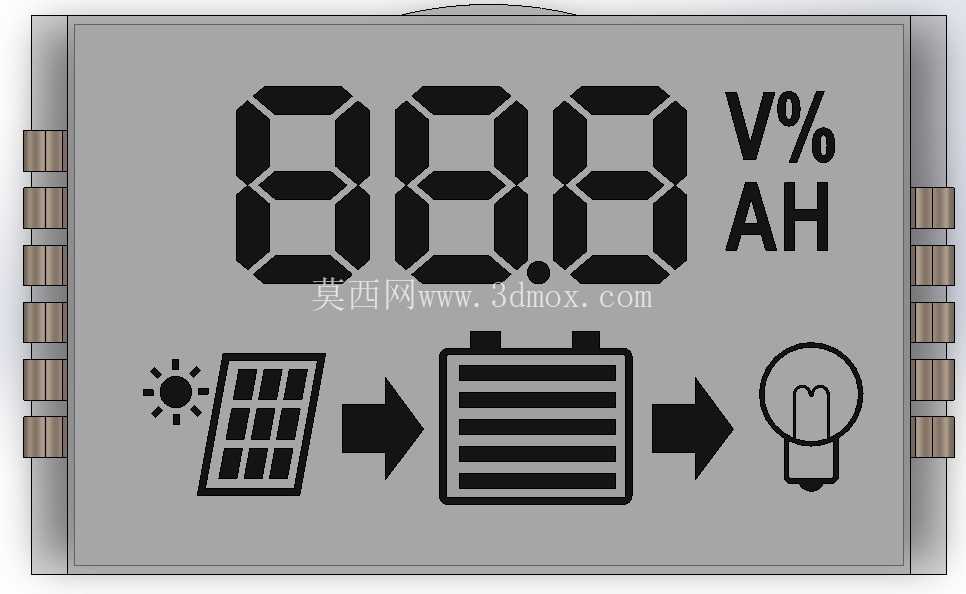

　　引脚采用2.54mm标准点距设计，和通用的直插排针间距完全匹配，不管是手工焊接打样还是批量波峰焊生产，都能直接适配常规PCB封装，不需要额外定制转接板，能有效降低生产环节的适配成本，引脚分布在模组两侧对称位置，焊接后受力均匀，长期在有轻微振动的使用场景下也不容易出现虚焊脱焊的问题。显示区域的段码布局做了针对性的功能划分，三位大号数字段码作为核心显示区，用来展示电压百分比、剩余安时容量这类核心数值，数字段的笔画宽度做了优化，在30到50cm的常规操作距离下，数字辨识度足够，不会因为笔画过细导致读数困难。

　　数字区旁配套了固定的单位标识段，V%、AH的标识和数字区同步点亮，不会出现数值和单位错位的问题，用户读数时不需要额外对照说明书判断参数类型。下方的功能图标段覆盖了光伏输入、储能电池、负载输出三个核心环节的状态指示，用箭头做流程化的指向，能直观展示整个供电系统的能量流向，当对应环节工作时图标点亮，用户一眼就能判断当前系统的工作状态，不需要进入复杂的菜单查询。设计层面上，这款模组的段码排布没有做冗余的功能预留，所有段码都对应小型储能设备的核心显示需求，驱动IC的引脚定义和常规段码屏驱动协议兼容，软件开发时只需要按照常规段码映射表编写驱动代码，就能快速点亮调试，不需要做复杂的协议适配。

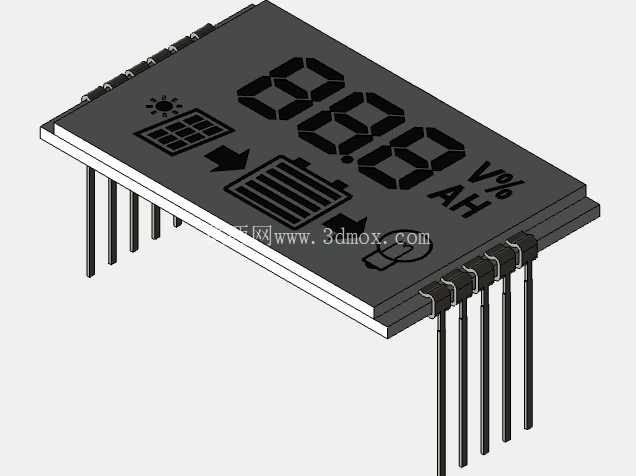

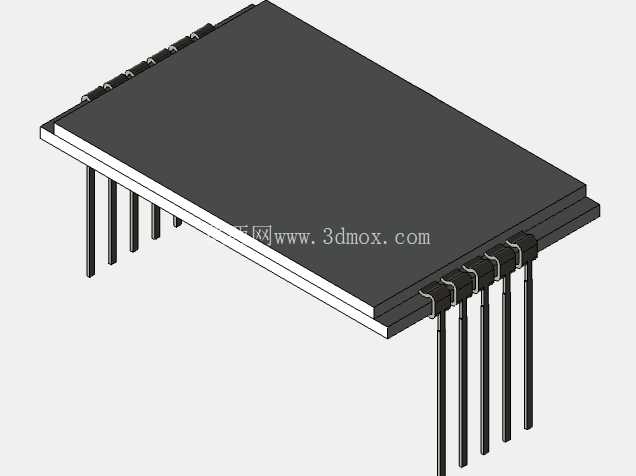

　　安装边界上，模组四周预留了足够的面板卡扣安装位，嵌装到设备面板时，配合遮光泡棉就能做好显示区域的遮光处理，避免外部光线从面板缝隙漏入导致显示对比度下降，屏幕表面的偏光片做了防眩光处理，在户外强光环境下也能清晰看到显示内容，不会因为光线反射导致屏幕发白看不清数值。从实际使用场景出发，这类段码屏的功耗远低于点阵彩屏，在电池供电的便携设备上，长期运行不会因为显示部分消耗过多电量，能有效提升设备的续航表现，宽温工作的特性也能适配户外储能设备的使用环境，不管是冬季低温还是夏季高温的户外场景，屏幕都能正常显示，不会出现低温响应慢、高温显示发黑的问题。结构建模时，引脚的伸出长度、焊盘尺寸都按照实际焊接需求做了准确还原，做整机结构装配时，可以直接把模型导入装配体，检查引脚和PCB焊盘的对位情况，提前规避安装时引脚和周边元件干涉的问题，屏幕显示区域和面板开窗的配合间隙也做了精准的尺寸匹配，装配后不会出现屏幕偏位、开窗漏边的问题。
