USB接口96x16点阵OLED显示模组结构

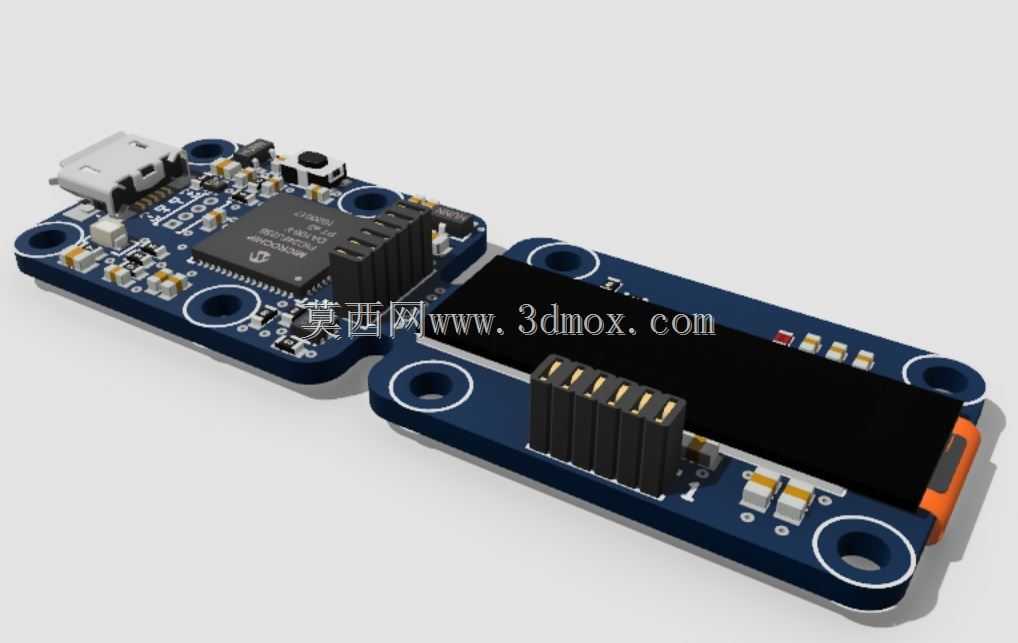

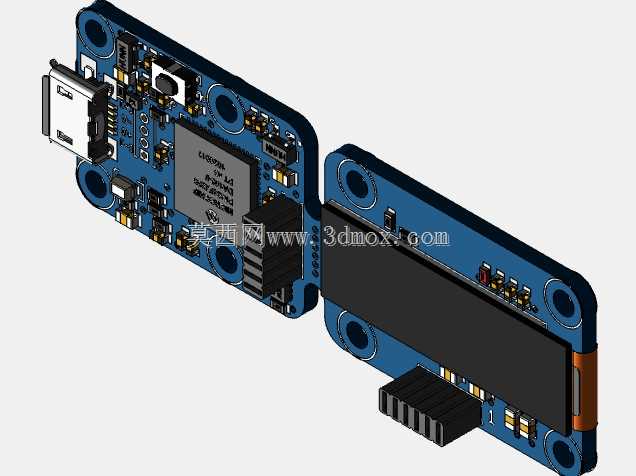

　　这款USB接口的96x16点阵OLED显示模组，在小型嵌入式设备、桌面调试工具、便携检测仪器的状态显示场景中应用十分广泛，不同于常见的并行接口OLED屏，它直接集成USB转串口控制芯片，无需额外搭建电平转换电路，就能直接和上位机或者带USB主机功能的主控板完成通讯，省去了外接转接板的布线麻烦，对于做小型原型验证、桌面状态提示装置的开发者来说，能大幅缩短硬件搭建的周期。从结构设计上看，整块模组采用双层板布局，核心的OLED屏体通过排针和底层主控电路板连接，屏体下方预留了足够的排针插拔空间，既可以直接把屏体焊接在主控板上做成一体化结构，也可以通过排针接插，方便后期更换不同分辨率的屏体做适配测试。

　　电路板四角设计了标准的安装固定孔，孔位做了金属化包边处理，安装时可以直接用M2规格的铜柱或者螺丝固定在设备外壳内部，固定孔的中心距经过统一校准，和常见的小型传感模块安装孔位兼容，做堆叠式设备组装时不需要额外重新打孔定位。接口端采用标准Micro USB座子，座子边缘做了加固焊盘设计，日常频繁插拔数据线的时候，不会因为侧向受力导致焊盘脱落，USB座子旁边布置了电源滤波电容和ESD保护器件，能抑制插拔时的浪涌电流，避免主控芯片被静电打坏。屏体的驱动电路全部布置在电路板左侧，主控芯片采用四方扁平封装，芯片下方做了完整的铺地散热处理，长时间连续点亮屏体的时候，芯片表面温度不会过高，不会因为积热导致显示花屏或者通讯中断。

　　屏体右侧预留了功能按键的安装位置，按键采用侧贴式轻触开关，既可以通过USB指令控制显示内容，也可以通过板载按键切换显示页面、调整显示亮度，在做脱机运行的小型显示装置时，不需要外接额外按键就能完成基础交互。从安装边界来看，整块模组的总厚度控制在12mm以内，屏体表面比电路板边缘高出1.5mm，安装时如果在外壳上开对应的显示窗口，窗口边缘和屏体表面预留0.5mm的间隙就能避免摩擦刮花屏面，同时还能起到一定的防尘作用。电路板边缘做了半毫米的工艺倒角，没有尖锐的毛刺，在狭小的设备外壳内部安装时，不会刮伤内部的连接线或者其他相邻的电路板。排针的引脚长度统一为6mm，接插时不会因为引脚过长顶到外壳内壁，也不会因为引脚过短导致接触不良。

　　在实际使用场景中，这类模组常被用来做小型服务器的运行状态显示屏、3D打印机的辅助状态提示屏、桌面环境检测设备的数据显示屏，因为OLED屏是自发光结构，不需要背光板，在光线较暗的设备舱内部也能清晰显示内容，功耗比同尺寸的LCD屏低60%以上，用USB口直接供电就能稳定运行，不需要额外提供电源回路。设计时还考虑到了不同安装方向的需求，屏体的安装方向可以通过软件指令旋转180度，不管是正装还是倒装在设备内部，都能让显示内容保持正向可读，不需要重新调整电路板的安装方向。电路板上的所有贴片元件都采用回流焊工艺布置，元件高度都控制在3mm以内，不会高出屏体的下表面，在屏体和主控板之间不会出现元件干涉的问题，组装时可以直接把屏体压合到位，不需要额外调整元件位置。电源指示灯布置在USB接口旁边，通电后会发出柔和的蓝光，透过外壳的细小缝隙就能看到设备的供电状态，不需要额外加装电源指示灯。
