机械加工用定位钻模工装结构设计

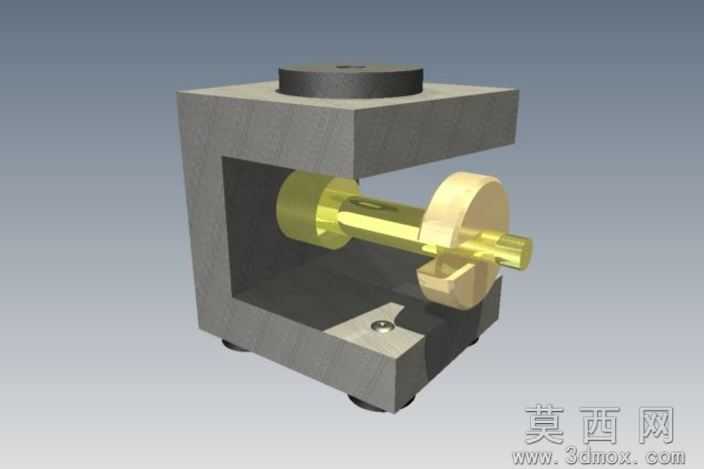

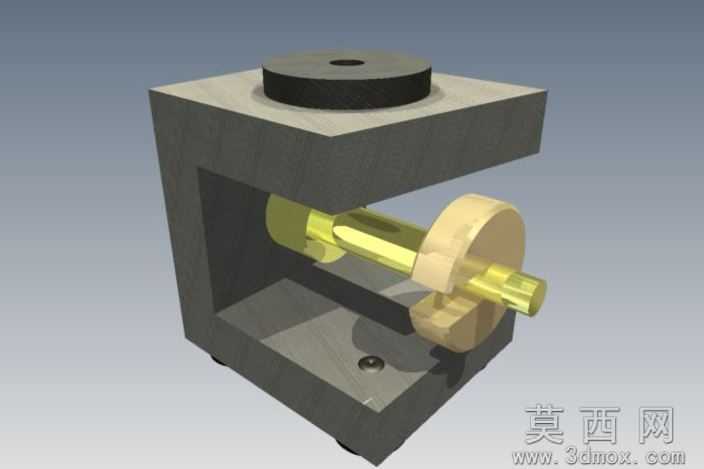

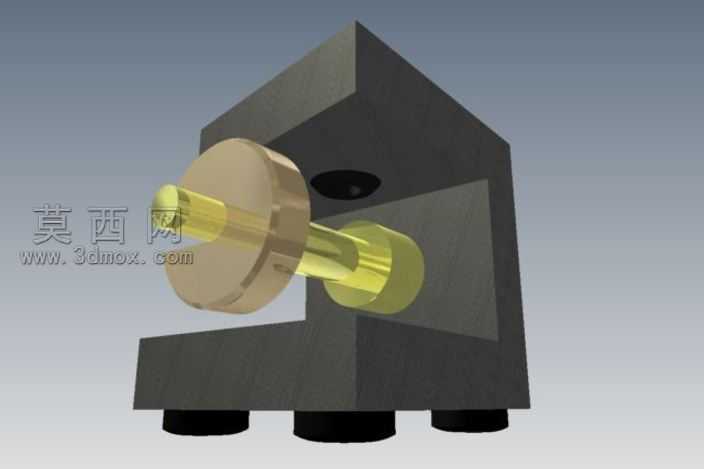

本钻模三维模型采用Creo Elements完成全参数化建模，整体结构遵循机械加工工装的定位夹紧设计逻辑，建模过程中严格执行机械设计公差配合规范，对各装配部件的配合面做了精准的几何约束，确保虚拟装配状态下无干涉、无错位。模型主体采用L型块状基座结构作为核心承载基体，建模时对基座的三个支撑底脚做了共面约束处理，保证工装放置时的平面度符合加工定位要求，基座上开设的钻套安装孔与定位面保持严格的垂直同轴度约束，还原真实钻模的导向精度要求。模型中的导向钻套组件采用分层建模方式，外层衬套与基座孔采用过渡配合约束，内层钻套与衬套采用间隙配合，还原实际工装中钻套可更换的结构特性，钻套的内孔直径按照标准钻孔刀具尺寸做参数化设置，可通过修改参数适配不同孔径的钻孔加工需求。渲染阶段采用工业级材质表现方案，基座部分赋予铸铁材质，调整材质的粗糙度、漫反射参数还原铸铁件哑光深灰的表面质感，对基座的棱边做了微小倒角处理，模拟实际机加工零件的去毛刺工艺特征；钻套及导向轴部分赋予黄铜材质，调整金属反射率、高光参数还原铜合金的暖金色金属光泽，对钻套的端面做了细微的车削纹理处理，增强模型的真实工艺质感。结构设计上，该钻模采用角向定位与端面定位结合的定位方式，基座的垂直立面与水平支撑面形成90度定位基准，可对块状待加工工件实现两个方向的自由度限制，三个底部支撑脚保证工装放置的稳定性，避免钻孔过程中出现工装晃动偏移。建模过程中对所有受力部位做了结构加强处理，基座的转角位置设置了加强筋结构，提升工装整体刚性，避免钻孔切削力作用下出现结构变形。整体装配逻辑遵循实际工装的装配顺序，从基座基体开始，依次装配定位元件、导向钻套、紧固件，每个部件都保留了完整的建模特征树，可支持后续的参数修改与结构优化，模型导出的STEP格式可兼容主流三维CAD软件，满足不同设计场景下的编辑、装配、工程图生成需求。
