法兰式铰接旋转轴承三维结构设计

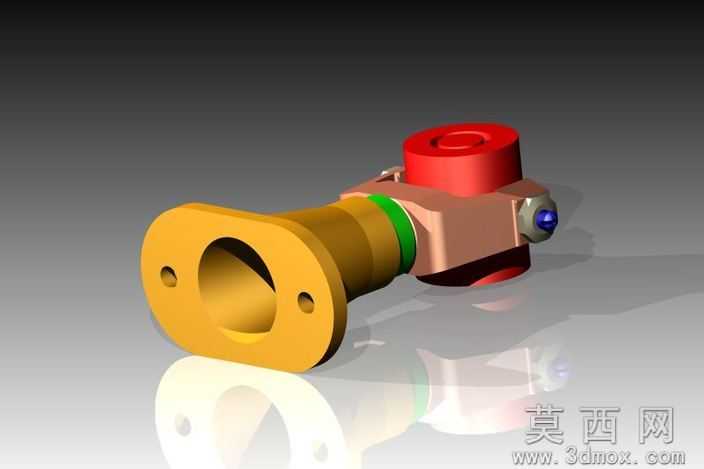

本旋转轴承模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动部件的设计规范，对各组成零件的尺寸配合、装配约束关系进行了精准定义，确保模型可直接用于装配验证与结构干涉检查。模型整体采用法兰端作为固定连接结构，法兰盘上预留两个对称的安装通孔，可通过标准紧固件实现与安装基座的稳固对接，法兰端延伸出的中空轴体作为旋转支撑的主体结构，轴体表面做了等径公差设计，保证旋转过程中的同轴度要求。轴体与旋转端的连接部位设置了密封环结构，采用绿色橡胶材质模拟密封件，可有效阻挡外界粉尘、水汽进入轴承摩擦副区域，提升部件的使用寿命。旋转端主体采用铜合金材质模拟，表面做了金属磨砂质感处理，还原铜质零件的哑光金属色泽，顶部的红色端盖采用工程塑料材质渲染，通过卡扣结构与旋转主体实现可拆卸连接，方便后期对轴承内部润滑结构进行维护。侧方的锁紧调节部件采用金属材质制作，端部设置了内六角调节螺栓，可通过螺栓预紧力调整轴承旋转的阻尼大小，适配不同工况下的旋转阻力需求。渲染阶段采用工作室渐变背景环境，添加了地面反射效果来突出零件的立体感，不同零件采用差异化的材质配色方案，既区分了各功能部件的材质属性，也让整体模型的结构层次更加清晰，便于直观理解该旋转轴承的装配关系与工作原理。设计过程中重点考虑了部件的拆装便利性，所有连接结构均采用标准机械连接方式，无特殊异形卡扣结构，符合通用机械零部件的加工与装配工艺要求，中空的轴体设计可满足穿线、通介质等特殊使用场景需求，拓展了该轴承的适用范围。
