法兰连接式非回流止回阀三维设计作品

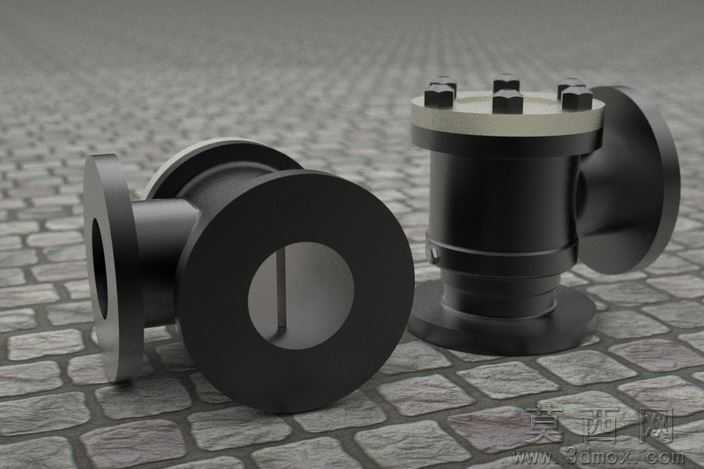

本作品为法兰连接式非回流止回阀的三维设计成果，建模阶段严格遵循工业阀门的设计规范，先通过基准面定位绘制阀体的截面轮廓草图，以旋转凸台命令生成阀体的基础主体结构，再分别绘制两端法兰的安装孔位、中腔阀盖的连接螺栓孔特征，通过拉伸切除完成所有孔位的精准排布，保证法兰连接尺寸、螺栓孔中心距符合通用管路连接标准。针对阀内部的止回结构，单独构建阀瓣、密封面、定位导向结构的独立零件，在装配环境下通过同轴、面重合等配合关系完成总装，还原止回阀内部介质单向导通、反向截止的结构逻辑，可清晰展示阀瓣在介质压力作用下的开合运动路径。材质设置阶段，为阀体、阀盖等承压部件赋予哑光黑色铸钢材质，调整材质的粗糙度、金属度参数还原铸钢件表面的细微磨砂质感，为连接螺栓、密封垫片分别赋予镀锌金属、非金属密封件的对应材质，通过材质区分清晰呈现阀门不同部件的功能分区。渲染阶段采用石质地砖作为展示背景，设置柔和的侧方主光源搭配环境补光，避免金属部件出现过强反光遮挡结构细节，调整阴影参数让模型投影自然柔和，同时分别构建直通式、直角式两种结构的止回阀模型同场景展示，直观呈现同类型非回流阀的不同管路适配形态。设计过程中重点考量阀门的流通孔径与法兰通径的匹配度，保证内部流道无突兀结构减少介质流动阻力，所有连接部位的密封结构均做了细节还原，既满足三维展示的视觉真实感，也可作为管路系统设计、阀门结构教学的参考素材，完整呈现工业止回阀从零件结构到整体装配的设计逻辑。
