手动丝杠驱动剪叉式移动升降作业平台

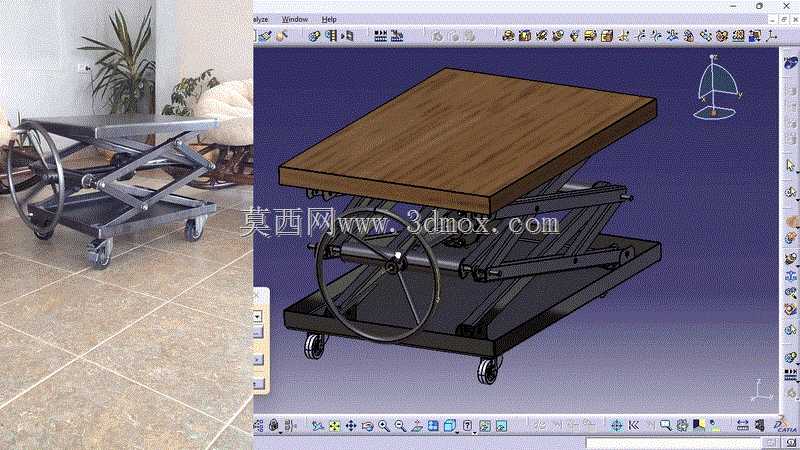

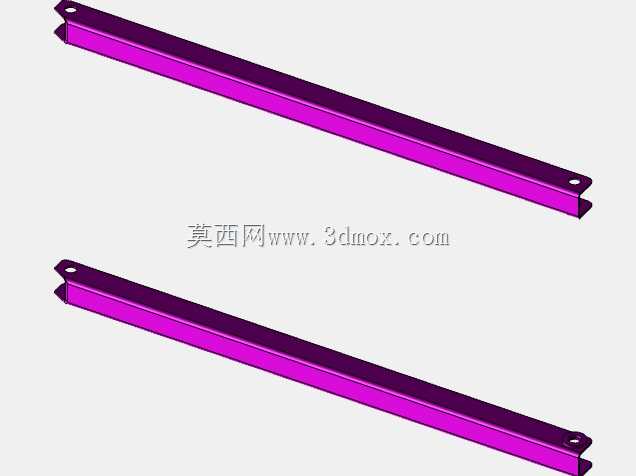

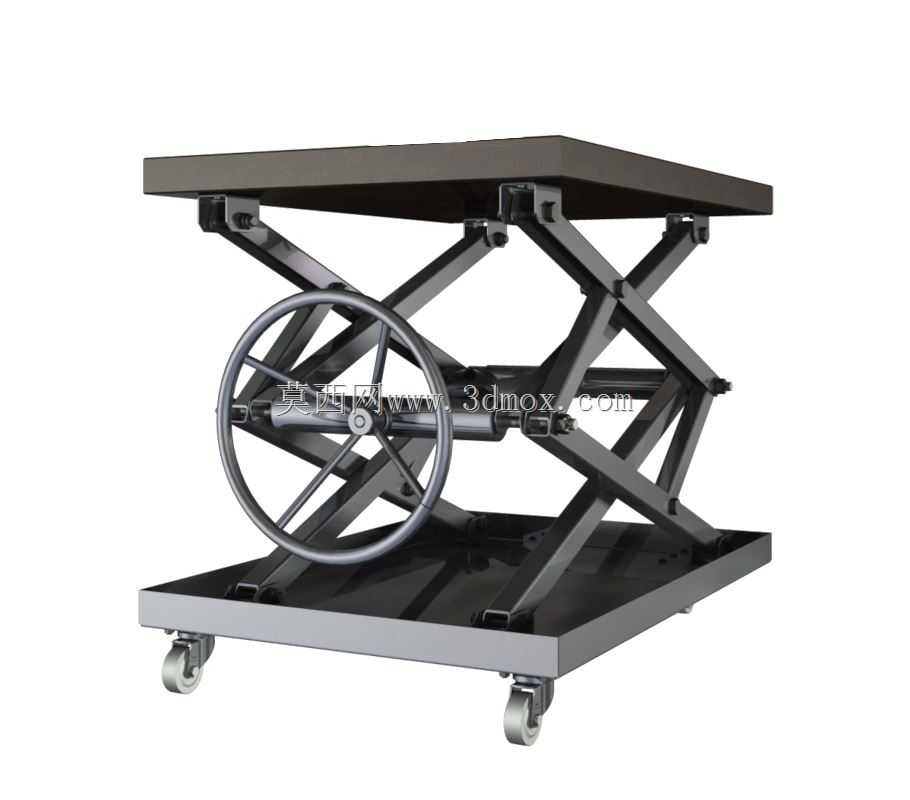

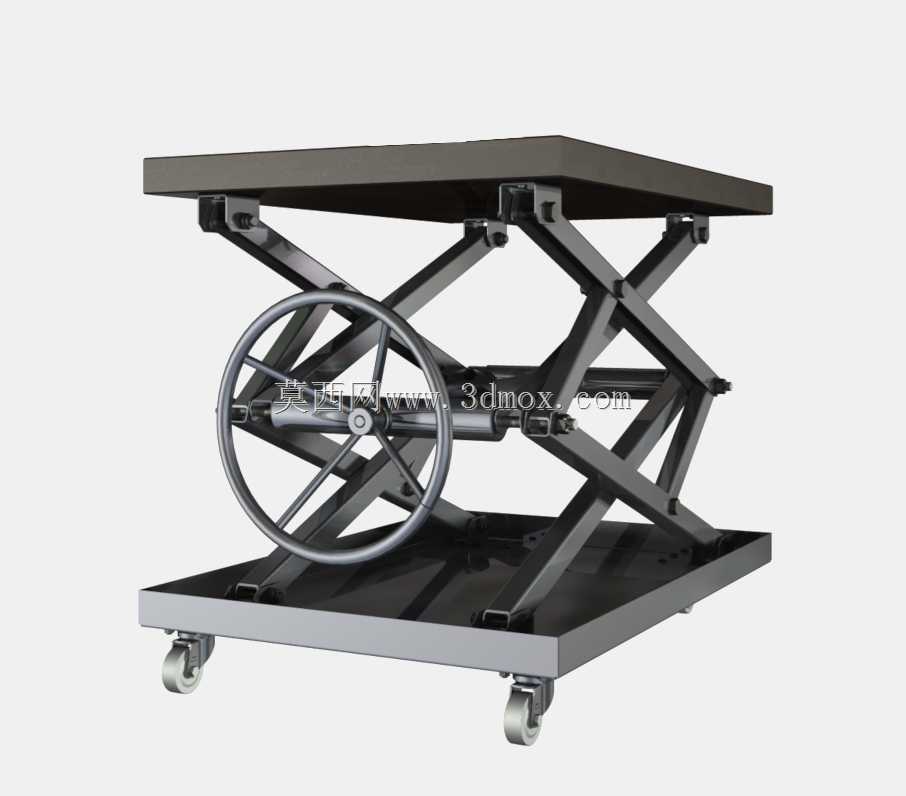

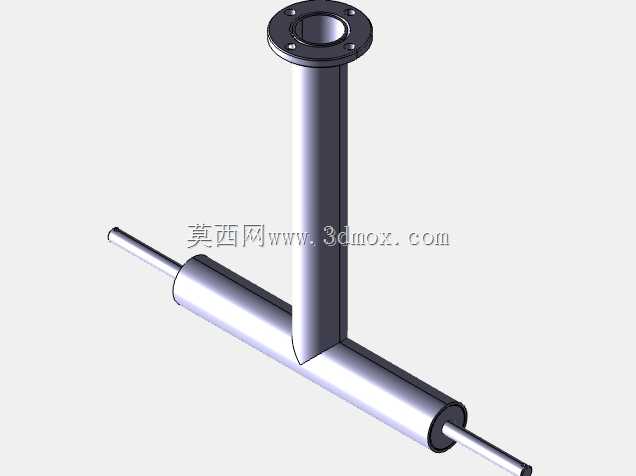

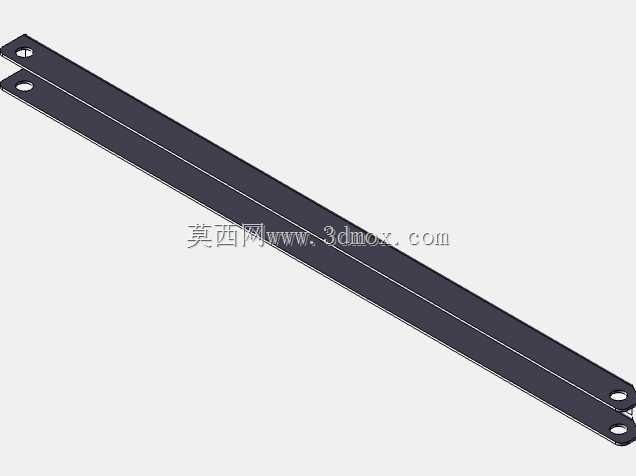

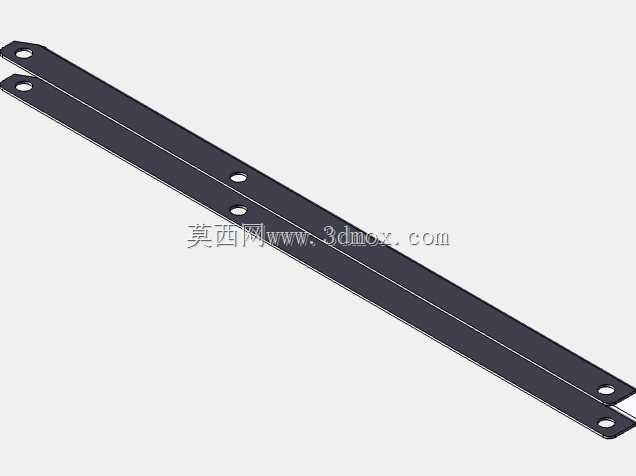

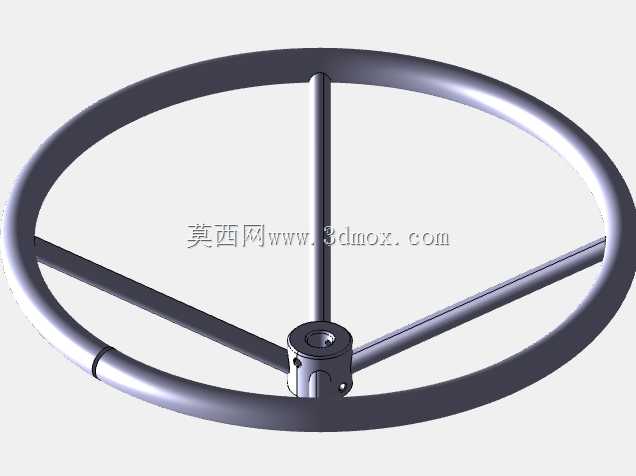

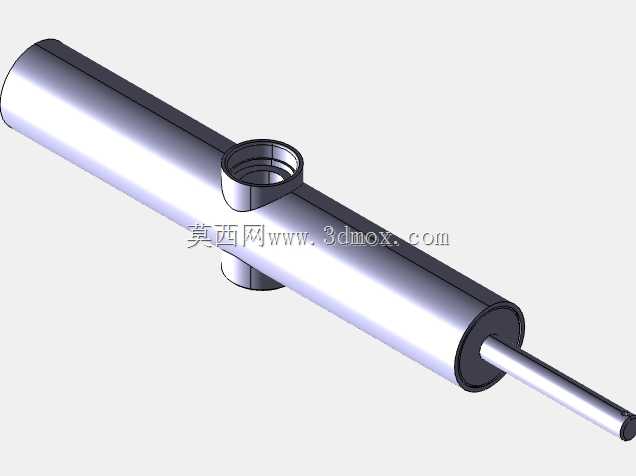

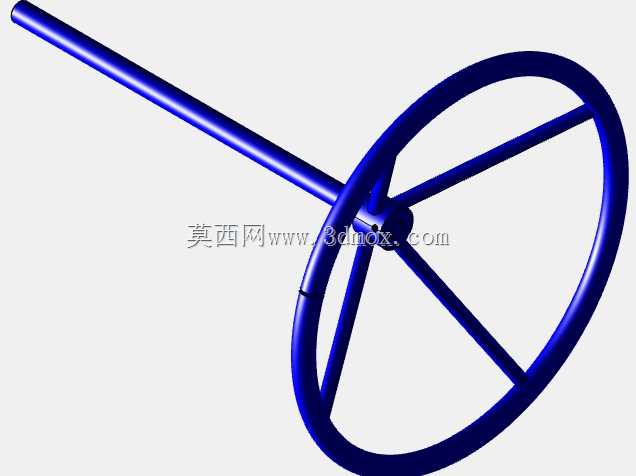

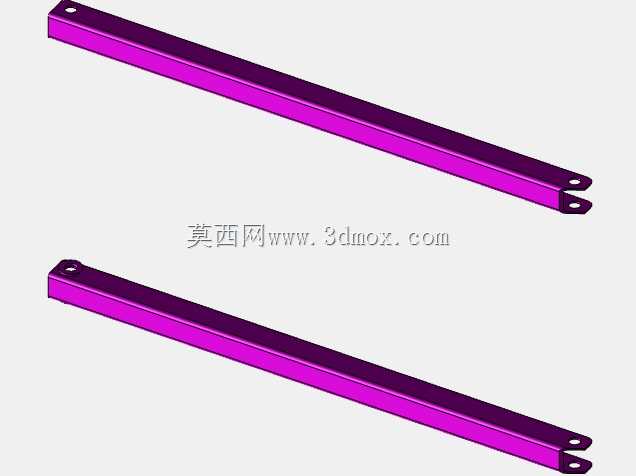

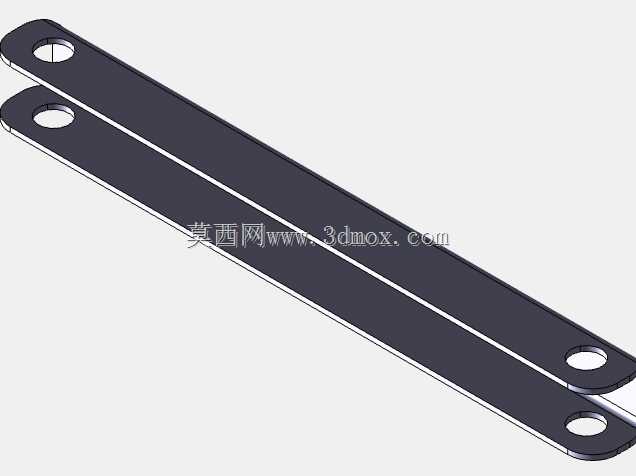

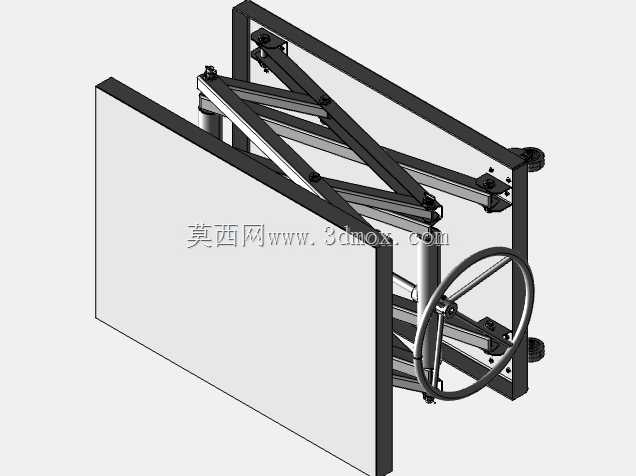

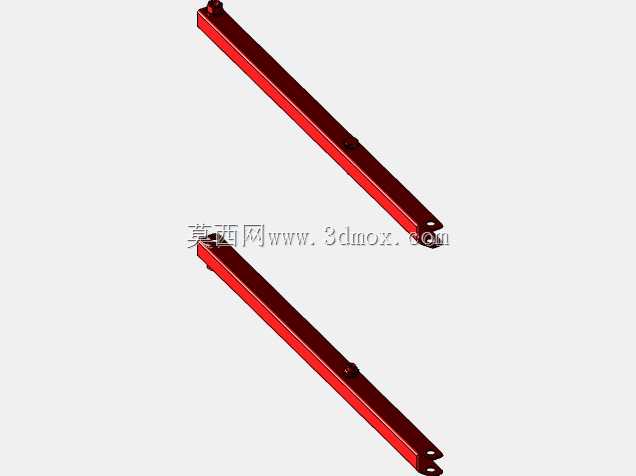

　　在车间小件物料周转、工位高度适配、轻型设备检修这类不需要大吨位举升、也无需外接动力源的场景里，手动剪叉升降台一直是性价比极高的选择，这款丝杠驱动的剪叉升降结构，完全避开了液压系统漏油、维护繁琐的问题，纯机械传动的结构在无尘车间、教学实训场景里适配性更强。从结构设计逻辑来看，剪叉臂采用对称双组布置，每侧剪叉臂的铰接点都做了同轴度公差约束，避免升降过程中出现卡滞、台面偏摆的问题，驱动端采用手轮配合梯形丝杠的传动方案，梯形丝杠的自锁特性可以让台面停留在行程内任意高度，不需要额外加装锁止机构，操作时转动侧边的大手轮，丝杠带动剪叉臂的活动铰接点平移，就能实现台面的平稳升降，手轮的直径做了加大处理，操作力控制在单人可轻松转动的范围内，不需要额外施加杠杆力。

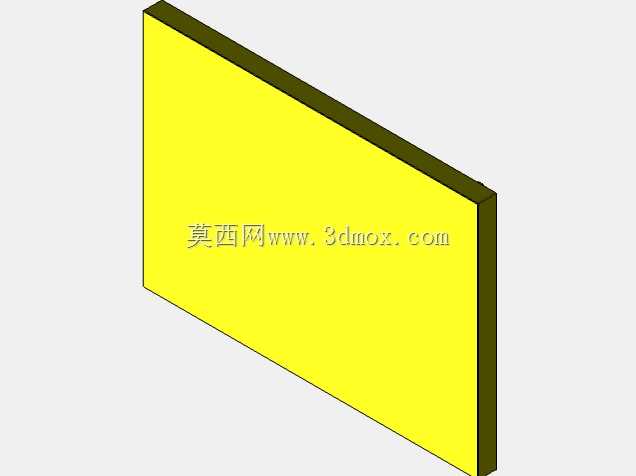

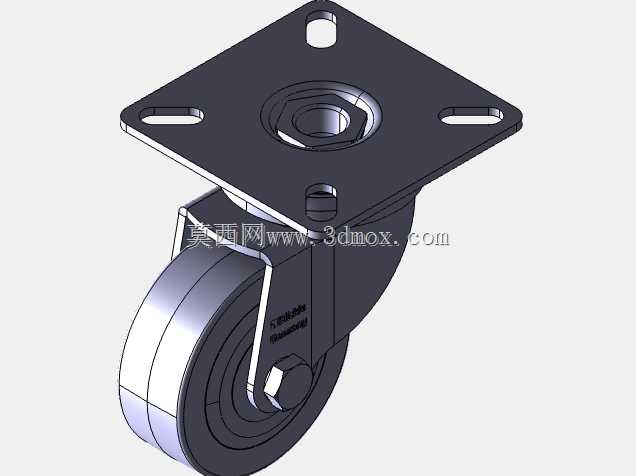

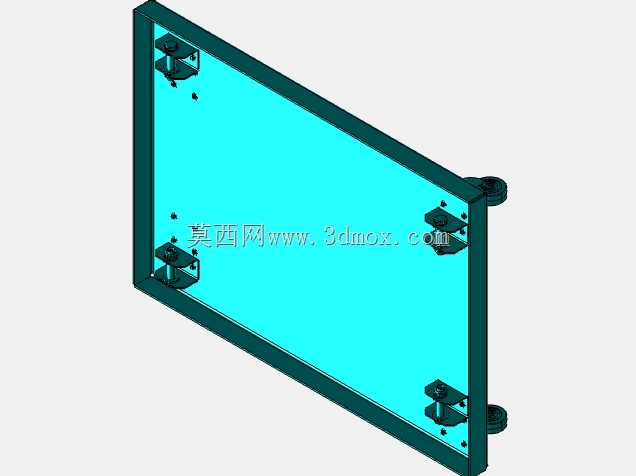

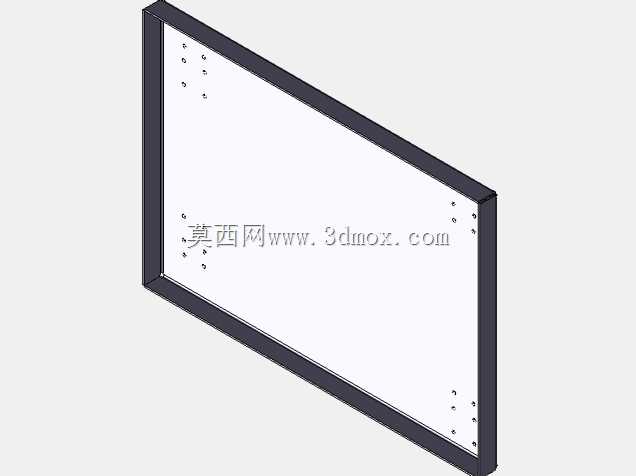

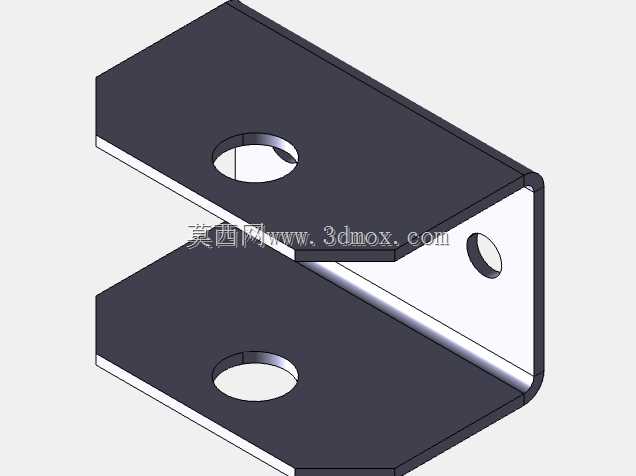

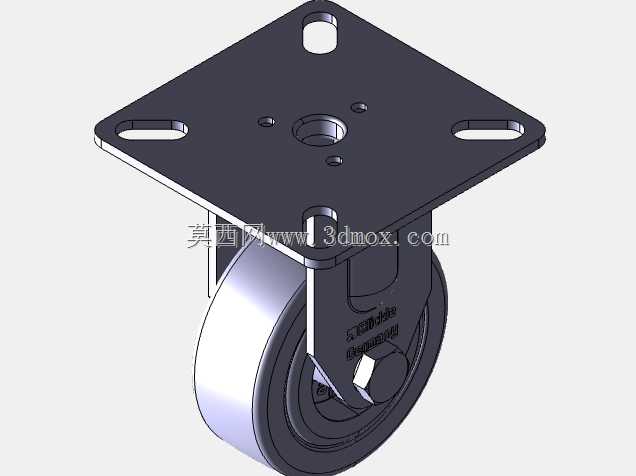

　　底部的四个脚轮采用两个定向轮加两个万向带刹轮的配置，移动时可以灵活转向，到位后踩下刹车就能固定位置，不会在作业过程中出现滑移，脚轮的安装座直接固定在底部框架的槽钢上，承载时受力直接传递到框架主梁，不会出现局部变形。台面采用木质层板搭配金属包边的设计，既可以避免金属台面刮伤待放置的工件，也能降低整体自重，台面的边缘做了圆角处理，防止搬运物料时磕碰划伤。从安装边界来看，这款升降台完全收缩后的整体高度控制在300mm以内，可以直接推入常规的工作台下方收纳，不会占用过多车间空间，最大升起高度可以达到800mm左右，覆盖了从地面到常规作业台面的高度差，不管是用来垫高待装配的工件，还是作为临时的作业平台调整操作高度，都能满足需求。

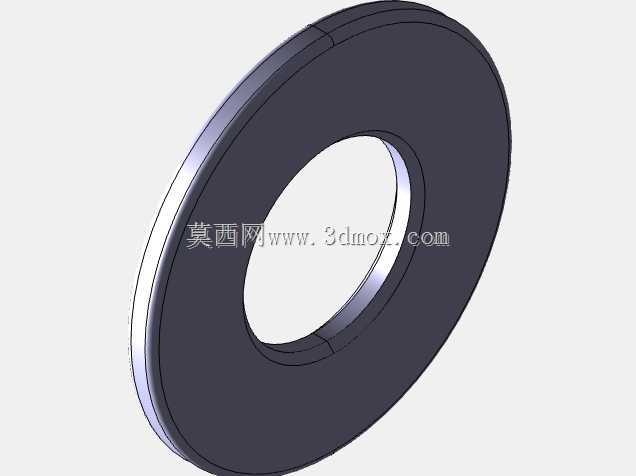

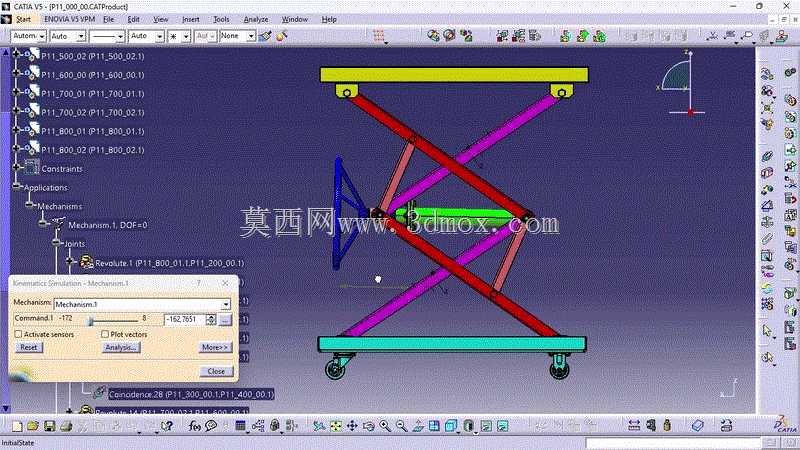

　　剪叉臂的铰接轴都采用了耐磨衬套，长期使用磨损后可以单独更换衬套，不需要整体更换剪叉臂，后期维护成本极低，底部框架的四周都预留了脚轮安装孔位，如果不需要移动功能，也可以直接拆除脚轮将设备固定在地面作为固定高度可调的工位台使用。在设计建模过程中，剪叉臂的铰接点位置经过了多次迭代调整，确保升降全程丝杠的受力都在合理范围内，不会出现某一段行程操作力骤增的情况，同时台面的水平度在全行程内都能控制在1mm以内，放置精密小件时不会出现滑移。整个传动结构没有外露的齿轮、链条等危险部件，所有铰接点都做了包边处理，操作时不会出现衣物卷入的安全隐患，手轮的位置设置在设备侧边，操作人员站在侧面就可以操作，不需要探身到台面下方，操作姿态更符合人机工程学要求。

　　这类纯机械驱动的升降台，相比液压款更适合对清洁度有要求的电子装配车间、教学实训场地，没有液压油泄漏污染工件的风险，也不需要定期补充液压油、更换密封件，日常只需要定期给丝杠和铰接点加注润滑脂就能长期稳定使用。在实际选型适配时，如果需要承载更大重量，只需要对应加大剪叉臂的板材厚度、更换更大直径的梯形丝杠即可，整体结构的拓展性很强，不需要改动整体的布局形式，底部框架的型材选用标准槽钢，下料加工都非常方便，不需要定制特殊截面的型材，加工门槛低，普通的机加工车间就能完成制作。台面的尺寸也可以根据实际使用需求调整，不需要改动下部的剪叉和驱动结构，只需要对应调整台面框架的尺寸就能适配不同的放置需求，不管是用来放置小型工装夹具，还是作为物料中转的临时放置台，都能灵活适配。
