3.5吨充电结构电梯配电动葫芦设计

　　这款载重3.5吨的充电结构电梯，核心采用IPE200规格电动葫芦作为提升执行部件，整体框架采用型材拼接式结构，主要面向厂区内固定点位的重载物料垂直转运场景，常见于多层生产车间的重型工件、料箱转运，或是仓储区域的分层货物调度，也可适配小型立体库区的垂直输送需求，相比普通货梯，其结构更轻量化，安装调试周期更短，对土建基础的载荷要求更低，适合现有厂房的后期加装改造场景。

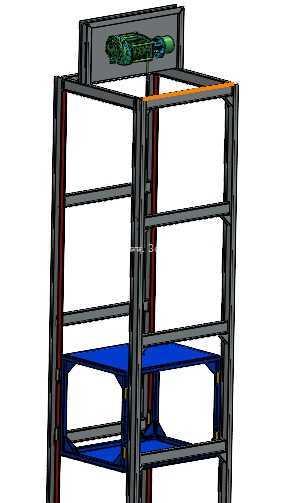

　　从结构设计逻辑来看，整体框架采用矩形截面型钢作为主立柱，四根主立柱沿垂直方向贯通，每层设置横向连接横梁形成稳定的框式结构，立柱与横梁之间采用螺栓连接加焊接补强的方式，既保证运输阶段的可拆卸性，又能满足重载工况下的结构刚度要求，避免提升过程中框架出现侧向晃动。承载平台采用钢板折弯成型的框式台面，底部设置多根横向加强筋，台面边缘设置挡边结构，防止转运过程中物料滑落，平台与主立柱之间配置导向滑块，滑块采用耐磨自润滑材质，沿立柱表面滑动，限制平台的横向自由度，保证提升过程的运行平稳性，导向间隙可通过滑块上的调节螺栓进行微调，补偿长期运行产生的磨损量。

　　顶部的电动葫芦安装梁采用加厚型钢制作，安装位预留了葫芦的固定螺栓孔与检修操作空间，葫芦的钢丝绳沿垂直方向向下与承载平台的吊点连接，四个吊点对称分布在平台四角，保证平台受力均匀，避免提升过程中出现偏载倾斜。充电结构的设置主要针对电动葫芦的供电需求，采用滑触线供电方式，沿立柱方向布置滑触导轨，平台侧设置集电臂，随平台上下移动过程中持续取电，避免传统拖链供电在大行程提升场景下出现的线缆缠绕、磨损问题，供电线路同时预留了平台附属传感器、警示装置的供电接口，方便后续功能扩展。

　　安装边界方面，框架整体占地尺寸适配常规厂房的柱距空间，底部设置安装底板，可通过膨胀螺栓直接固定在硬化混凝土地面上，无需额外浇筑复杂的设备基础，顶部无需与建筑顶板做刚性连接，仅需根据现场高度设置侧向附墙件即可，附墙件间距可根据实际提升高度调整，保证整体结构的稳定性。设备运行的行程范围可根据现场实际层高调整横梁的安装位置，模块化的框架结构支持不同层高的灵活适配，单段标准立柱长度为2米，可通过拼接满足不同提升高度的需求。

　　从功能特性来看，这款电梯的额定载重达到3.5吨，可满足绝大多数工业场景下的重载物料转运需求，电动葫芦采用IPE200规格，起升速度适配工业转运的常规节奏，运行过程中噪音低，制动可靠，设置了上下限位保护装置，当平台运行到上下极限位置时自动切断提升动力，避免冲顶或蹲底事故。框架侧面预留了安全防护网的安装位，现场安装时可加装金属防护网，形成封闭的提升通道，防止人员误入或物料坠落，提升作业安全性。

　　设计过程中重点校核了主立柱的压杆稳定性、横梁的抗弯强度以及吊点的局部受力情况，所有受力部件的安全系数均满足重载起重设备的设计规范，针对电动葫芦运行过程中产生的动载荷，在吊点位置设置了缓冲橡胶垫，吸收提升启动、制动阶段的冲击载荷，减少对框架结构的疲劳损伤。导向滑块的接触面做了加宽处理，降低接触面的比压，延长滑块的使用寿命，减少日常维护的频次。整体结构没有复杂的异形曲面部件，所有零件均采用常规工业型材与标准件加工，加工难度低，采购成本可控，后期维护更换配件也十分方便，适合中小规模厂区的自行安装与日常运维。
