立式剖分式带安装立板轴承支撑座结构

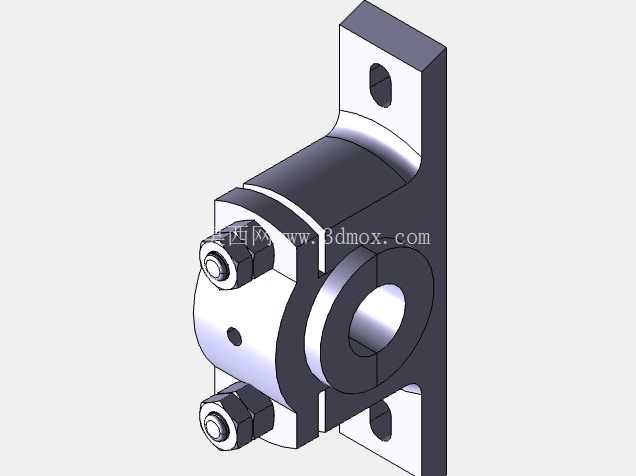

　　在常规的轻工输送线、小型动力输出单元、非标自动化传动工位的轴系布局里，这类带立式安装立板的剖分式轴承座是非常常见的支撑部件，它的核心作用是为旋转轴提供稳定的径向支撑，同时承担轴系运行过程中产生的径向载荷，部分工况下也能承受小幅度的轴向窜动带来的附加载荷。和常见的卧式带座轴承不同，这款结构采用单块垂直安装立板作为承载基体，立板上下开设两个长圆形安装孔，安装时可以根据实际轴的中心高需求做小范围的上下位置调整，不需要重新加工安装基面的定位孔，对于现场改造、工位调整的场景适配性更强，长圆孔的设计也能抵消一部分安装基面的加工误差，降低装配时的对位难度。

　　整个轴承座采用剖分式对合结构，也就是把轴承的包容腔体拆分为上下两个半圆弧结构，通过两侧的螺栓紧固件实现锁紧固定，这种结构最大的优势就是装配和后期维护的便利性——当轴系已经完成两端的零件装配，比如轴上已经安装了齿轮、带轮、联轴器等零件，不需要把整个轴从端部穿入轴承内孔，只需要拆开轴承座的上半盖，把轴连带轴上零件直接放置到下半座的圆弧支撑面上，再扣合上半盖锁紧螺栓即可完成轴承的固定，后期维护更换轴承时，也不需要拆解轴端的所有传动零件，大幅减少设备停机维护的工作量。

　　从结构细节来看，轴承包容腔的内壁加工有定位台阶，用来限制轴承外圈的轴向位移，避免轴在启停、正反转切换时出现轴承外圈随轴转动或者轴向窜动的问题；两侧的锁紧螺栓采用六角头螺栓配防松螺母的结构，螺栓穿过上下半座的对应光孔，拧紧螺母后可以让上下半座的对合面紧密贴合，保证圆弧腔体的圆度，避免因锁紧力不均导致轴承内圈变形，影响轴的旋转精度。立板和下半轴承座是一体化的结构，相比拼接式的结构，整体刚性更好，在承受冲击载荷的时候不会出现拼接面错位的问题，立板的背面设计为平面，安装时可以直接贴附在设备的安装立面上，不需要额外加工定位止口，降低了配套安装面的加工要求。

　　在实际选型应用时，需要先明确所支撑轴的轴径尺寸，匹配对应内径的轴承后再确认轴承座的腔体尺寸，同时要核算轴系运行时的最大径向载荷，确认螺栓的锁紧强度、立板的厚度是否满足载荷需求，避免运行过程中出现立板变形、螺栓断裂的问题。安装边界上，立板的总高度决定了轴中心到安装基面的最大距离，上下安装孔的孔距决定了安装时需要在设备立面上预留的螺栓固定位置，轴承座的轴向宽度则需要和轴上相邻零件的位置做匹配，避免出现和联轴器、带轮等零件的干涉问题。

　　设计这类轴承座结构时，首先要根据承载需求确定立板的厚度，通常载荷越大立板厚度需要相应增加，避免受力后立板出现弯曲变形；其次剖分面的位置要设置在轴承腔体的水平中心线上，这样上下半座的受力更加均匀，锁紧螺栓的受力方向和主要载荷方向垂直，能更好地保证锁紧的可靠性；另外上下半座的对合面需要加工一定的定位止口，避免装配时出现上下半座错位，导致轴承腔体不同心，运行时出现卡滞、异响的问题。在三维建模过程中，需要重点关注圆弧腔体和安装立板的垂直度，保证轴安装后和安装立面保持平行，避免轴系出现附加的弯曲应力；长圆孔的长度要控制在合理范围，既要满足调整余量，又不能过多削弱立板的结构强度，通常长圆孔的调整量控制在中心高的5%到10%区间即可。

　　这类轴承座常应用在小型输送带的驱动辊支撑、小型风机的叶轮轴支撑、非标设备的传动轴中间支撑等场景，相比一体式的轴承座，它的装配灵活性更高，对于安装空间受限、后期维护频率较高的工位更加适用，同时整体结构紧凑，不需要占用太大的安装空间，在轻量化的非标设备设计中应用十分广泛。建模时还要注意螺栓孔的位置要避开立板的应力集中区域，通常安装孔设置在立板的上下两端，和轴承腔体保持足够的壁厚距离，避免锁紧螺栓时立板出现开裂的问题；轴承腔体的两端要设计轻微的倒角，方便装配时轴承的导入，也能去除加工毛刺，避免装配时刮伤轴承外圈。
