立式商用不锈钢烤串烤制设备结构设计

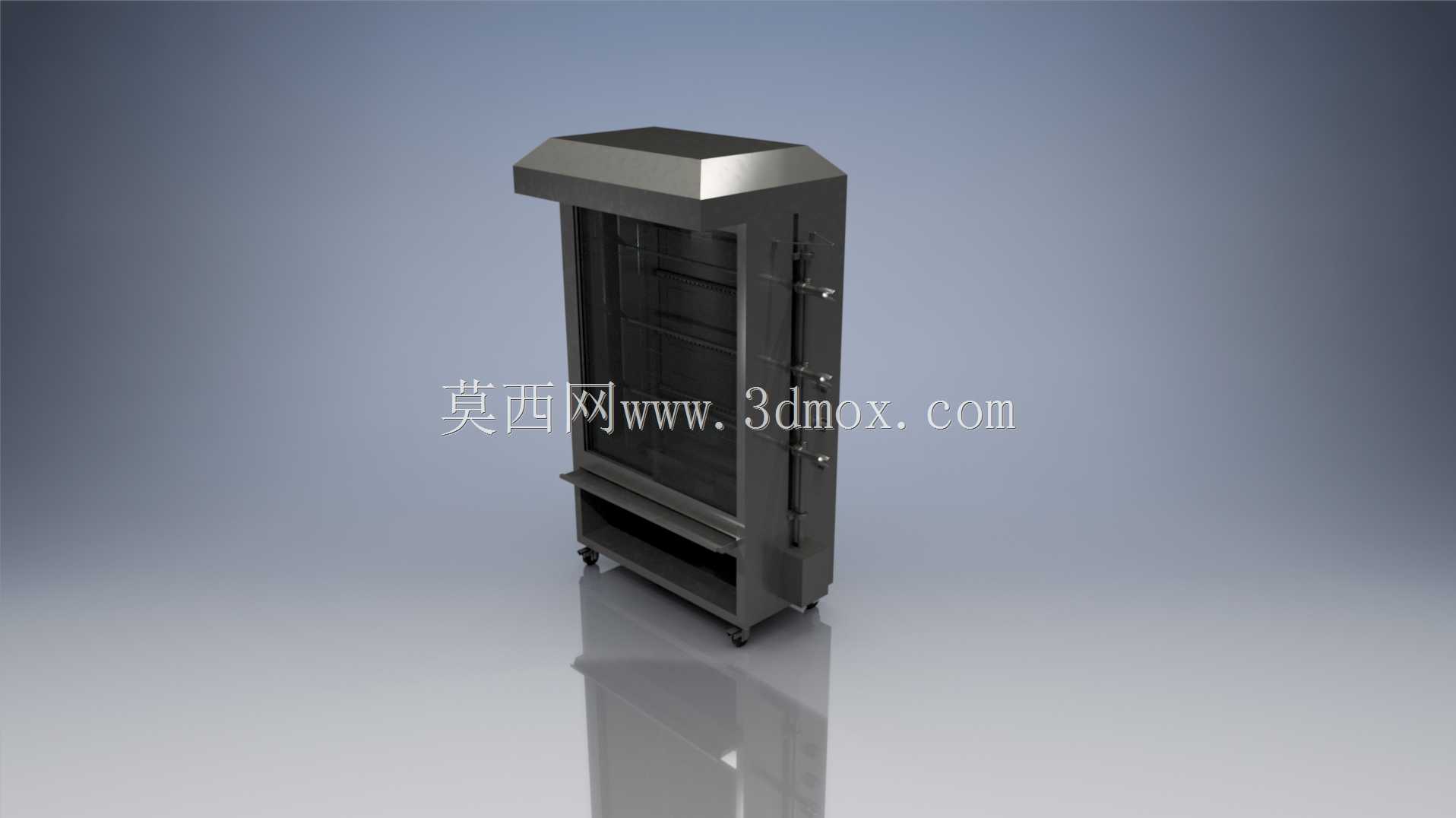

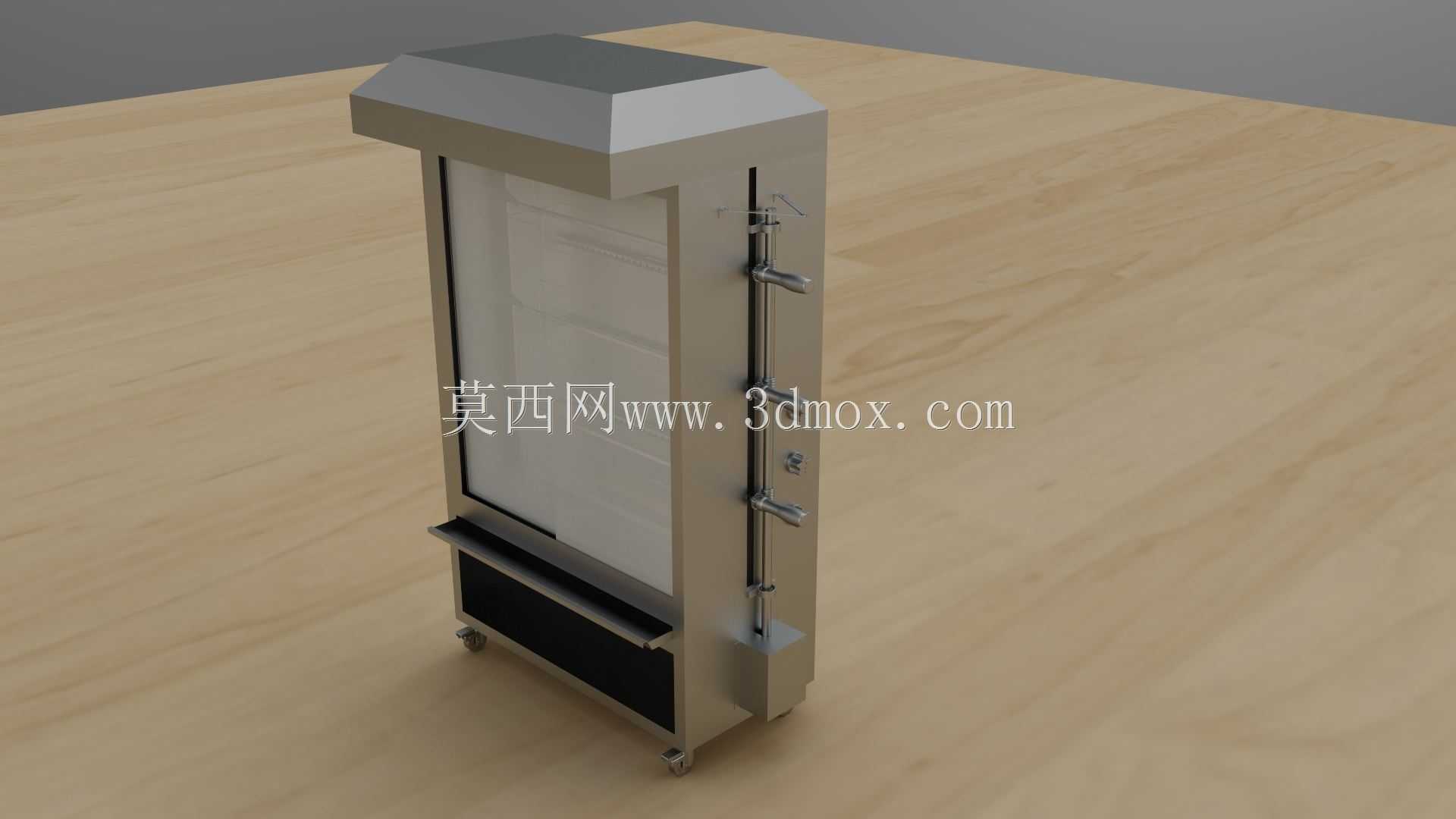

　　这款立式烤制设备主要面向线下餐饮门店的堂食、外带烤串制作场景，常见于商圈烤肉店、夜市固定摊位、连锁烧烤品牌的明档操作区，可同时完成多串禽肉食材的均匀烤制作业，替代传统炭烤的人工值守翻面模式，降低门店操作人员的劳动强度。从结构设计逻辑来看，整机采用立式窄幅布局，占地宽度控制在0.8米以内，深度不超过0.7米，适合门店边角区域、明档靠墙位置安装放置，底部配置四个带刹车的万向脚轮，日常清洁地面时可轻松推移设备，作业时锁死脚轮即可保证整机稳定性，避免操作过程中出现设备滑移。

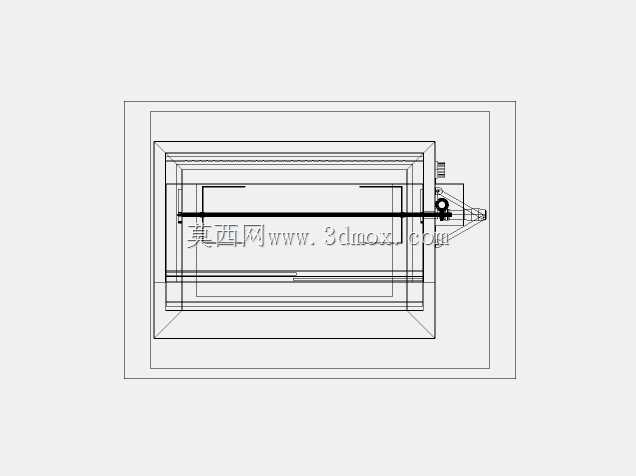

　　设备主体外壳采用食品级不锈钢板材折弯焊接成型，板材厚度选用1.2mm的304不锈钢，兼顾结构强度与耐腐蚀性能，长期接触油烟、食材汁水也不易出现锈蚀变形，顶部做斜切式导烟罩设计，可将烤制过程中产生的油烟引导至门店排烟系统接口位置，减少油烟在操作区的弥散。正面为全透明耐高温钢化玻璃视窗，操作人员无需打开设备门即可观察内部食材的烤制状态，视窗周边做耐高温硅胶密封条设计，减少烤制过程中的热量流失，提升热能利用效率。侧部分布多组可调式串杆固定座，可根据食材串的长度、粗细调整固定间距，单批次可容纳3串及以上的整禽或大尺寸肉串烤制，固定座内置旋转传动结构，烤制过程中可带动串杆匀速转动，保证食材各个面受热均匀，避免出现局部烤焦、局部未熟透的问题。

　　设备下部设置集成式接油抽屉，烤制过程中滴落的油脂、食材残渣会直接落入抽屉内，抽屉采用抽拉式设计，每日打烊后可直接抽出清理，无需拆解设备主体结构，降低日常维护的操作难度。设计过程中重点考虑了商用场景的高频使用需求，所有与食材接触的部件均做圆角打磨处理，避免清洁时出现卫生死角，设备背部预留了电源、燃气接口的安装空位，可根据门店的实际能源条件选择对应的加热模块适配，安装边界预留了10cm的背部散热间隙，保证设备长期运行时的散热效率，避免元器件过热损坏。整机的结构受力经过仿真校核，底部框架采用加厚方管焊接作为承重基础，可承载内部加热模块、传动机构以及满负载食材的总重量，长期使用不会出现框架变形、门体错位的问题。视窗门体采用侧开式铰链结构，铰链配置阻尼限位，开门时可停留在任意角度，方便操作人员取放食材、清理内部腔体，门体上配置耐高温隔热把手，避免操作时出现烫伤风险。
