法兰耦合501a传动连接组件结构设计

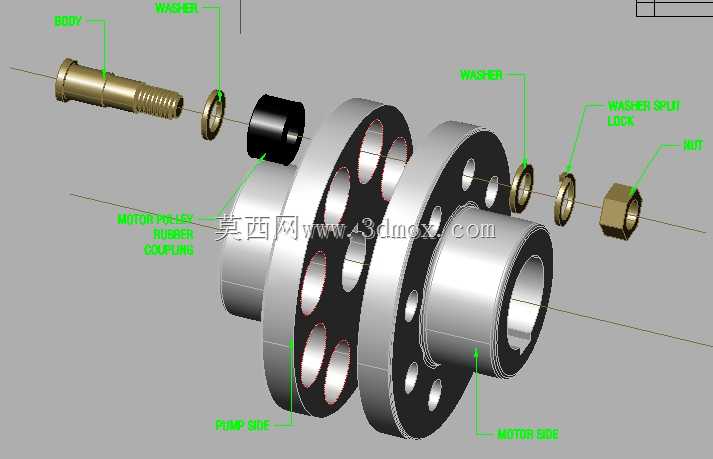

　　这套法兰耦合组件主要面向中小功率轴系传动场景的刚性连接需求，常见于轻工输送设备、小型机床进给单元、非标自动化生产线的动力传输工位，用来实现两根同轴线布置轴段的扭矩传递，同时可补偿安装过程中产生的微小径向、角向偏差，避免轴系因对中误差产生额外的交变载荷，延长轴承与动力端的使用寿命。从结构拆分来看，整套组件包含输入端连接轴套、弹性缓冲垫圈、两组带定位孔的法兰盘体、锁紧挡圈、平垫圈、开槽锁紧螺母几个核心部分，输入端轴套外圆加工有环向滚花纹理，插入主动轴端后可通过侧面紧定螺钉实现周向固定，避免大扭矩启动时出现轴套打滑的问题；两组法兰盘体沿圆周方向均匀布置6个穿装螺栓的通孔，盘体端面加工有定位止口，对接时止口互相嵌合可保证两轴的同轴度公差控制在0.02mm以内，满足中高速传动的对中要求。

　　设计过程中优先考虑了现场装拆的便捷性，所有紧固件均采用标准公制规格，无需定制专用工装即可完成组装与维护，法兰盘体中间的缓冲垫圈采用丁腈橡胶材质，硬度控制在邵氏70度左右，既可以传递额定扭矩，又能吸收传动过程中产生的小幅振动，降低轴系运行的噪音水平。安装边界方面，整套组件装配完成后总长度控制在120mm区间，最大外圆直径为85mm，输入端轴套内孔适配12mm直径的主动轴，输出端法兰内孔适配20mm直径的从动轴，安装时需保证两轴的轴向预留间隙在1-2mm之间，避免热胀冷缩导致轴端顶死。

　　从结构受力角度分析，法兰盘体采用45号钢调质处理的材质方案，屈服强度不低于355MPa，可传递的额定扭矩达到120N·m，能够覆盖多数小型传动工位的负载需求；圆周布置的连接螺栓采用8.8级高强度螺栓，预紧力矩控制在15N·m即可保证法兰接合面不出现相对滑移，避免传动过程中产生冲击载荷。实际应用中，这类法兰耦合组件不适合存在大幅径向偏移的传动场景，安装前需要先校准两轴的同轴度，径向偏差超过0.1mm时需调整机架安装位，不可强行通过螺栓拉紧来强制对中，否则会导致螺栓受剪断裂、法兰盘变形等故障。

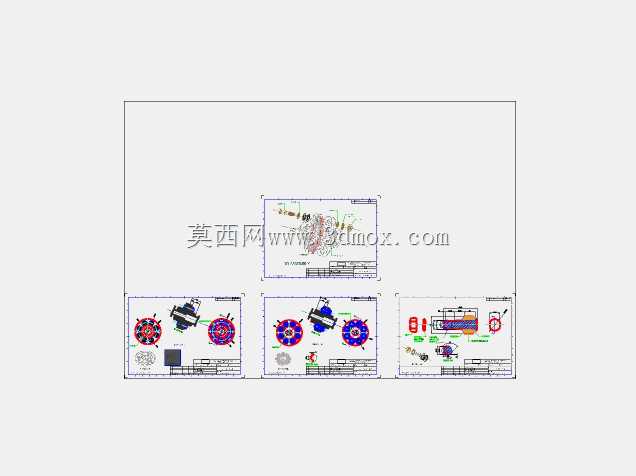

　　组件上的锁紧螺母采用开槽结构，穿装开口销后可实现防松，适合存在小幅振动的运行工况，避免长期运行后螺母松脱导致传动失效；输入端的黑色挡圈卡在轴套的环槽内，可限制轴套的轴向窜动，保证轴套与法兰盘的接合面始终保持贴合状态。建模过程中所有配合面均按照机械设计手册的公差要求设定了配合公差，轴与孔的配合采用H7/k6的过渡配合，止口对接面采用H7/h6的间隙配合，既保证装配时的顺畅性，又能控制配合间隙在合理范围内，避免传动过程中产生回程误差。考虑到不同工况的防护需求，法兰盘体外露的金属表面可根据使用场景做发黑或者镀锌处理，在潮湿工况下使用时可搭配橡胶防护套套在法兰外侧，避免粉尘、水汽进入接合面造成磨损锈蚀。
