小型商品陈列双列立式货架结构设计

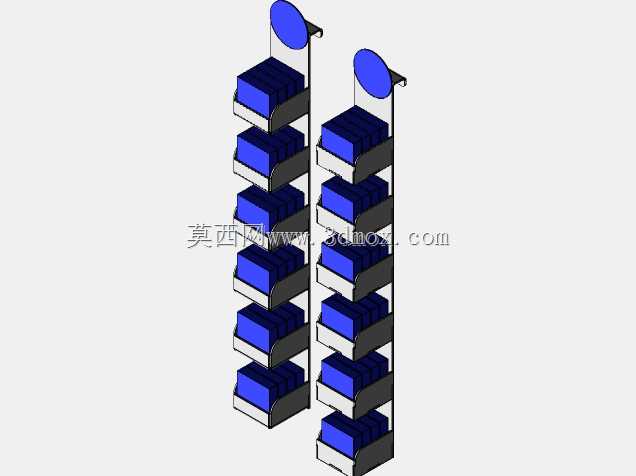

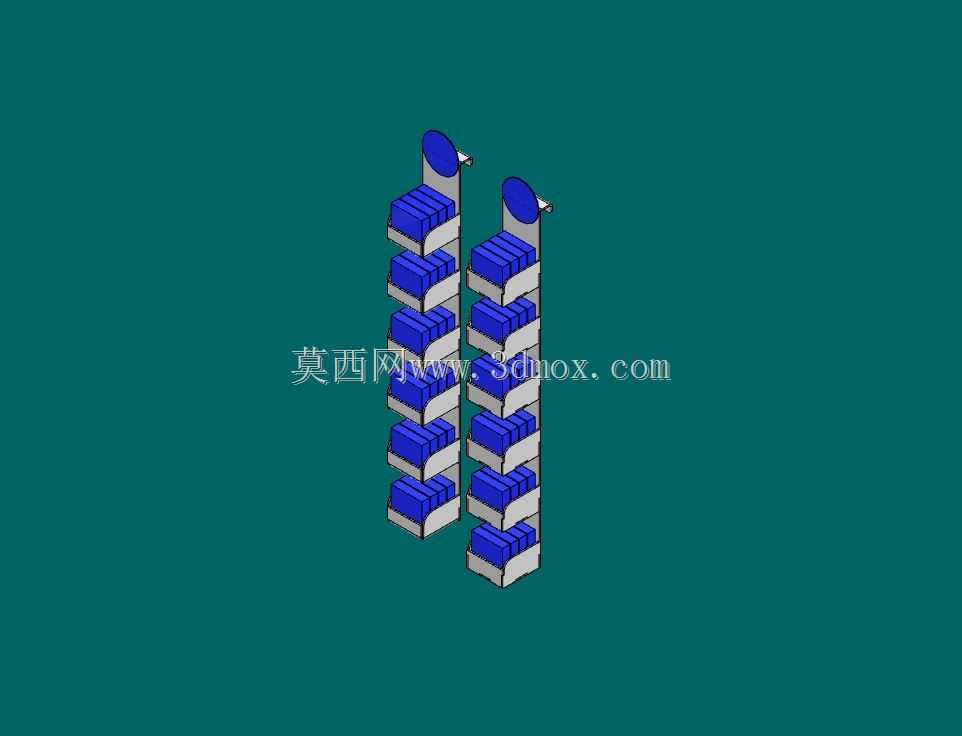

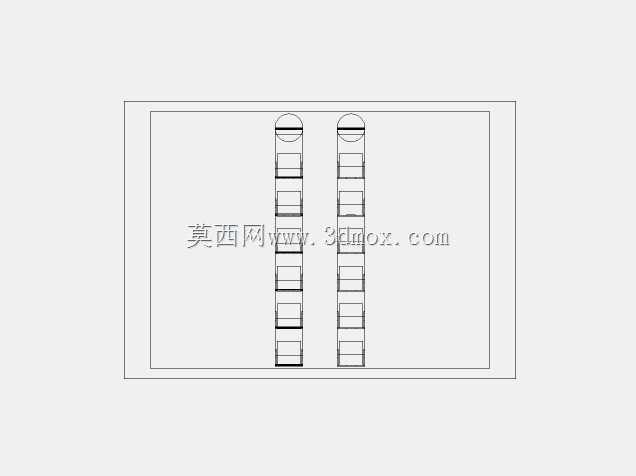

　　这款双列立式陈列货架，主要面向便利店、美妆集合店、文创小店的收银台旁、端架侧区等窄面陈列场景，用来摆放避孕套、润喉糖、小样彩妆、盲盒手办这类尺寸偏小的盒装商品，解决小尺寸商品在常规宽幅货架上陈列零散、易滑落、空间利用率低的问题。从结构设计逻辑来看，整体采用双列并排的窄幅布局，单组货架的宽度控制在180mm以内，整体高度约1200mm，深度仅160mm，刚好适配多数门店立柱旁、收银台侧边的剩余窄空间，不会占用主通道的通行宽度，安装时仅需通过底部四个M6膨胀螺丝与地面固定，或是采用背挂式配件固定在墙面立柱上，安装边界预留左右各20mm的操作间隙即可完成装配，不需要额外改造门店原有装修结构。

　　货架的每层承载托盘采用前低后高的5°倾斜设计，托盘前沿带有8mm高的挡边，既可以让盒装商品自然向前滑移，始终保持前排陈列饱满的状态，又能避免商品从托盘边缘滑落，每层托盘的有效承载面尺寸为150mm*140mm，刚好适配常规宽度120mm以内的小型盒装商品，单层层板额定承载为2kg，足够摆放同规格的小盒商品6-8盒。立柱部分采用1.2mm厚的冷轧钢板一体冲压成型，立柱上每隔25mm冲压有标准的双排挂孔，层板可以根据摆放商品的高度灵活调整层间距，比如摆放高度30mm的薄款小盒时，层间距可以调到40mm，整组货架可以排布10层陈列位；如果摆放高度80mm的稍大盒装商品，层间距调到90mm也能排布6层陈列位，适配不同尺寸小盒商品的陈列需求。货架顶部设计有弧形的标识牌安装位，可以粘贴价格标签、品类提示贴，方便顾客快速识别商品品类，两侧的立柱边缘做了R3的圆角打磨处理，没有尖锐的钣金毛边，避免顾客通行时剐蹭受伤。从实际使用场景来看，这类窄幅双列货架相比常规的宽幅货架，在小面积门店里的适配性更强，尤其是在收银台周边的 impulse 消费区域，窄幅设计不会遮挡收银员的视线，也不会影响顾客排队付款的通行空间，双列排布的设计可以同时陈列两个不同品类的小盒商品，比如一列摆放计生用品、一列摆放薄荷糖，分区清晰不会混放。

　　设计过程中特意做了模块化的拆分，整个货架拆分为两根主立柱、12块可调节层板、顶部标识架、底部固定脚四个部分，所有部件都可以平板化包装，运输时的包装体积仅0.04立方米，大幅降低物流运输成本，现场组装时不需要专用焊接工具，仅用一把十字螺丝刀就可以完成全部装配，单人组装耗时不超过15分钟。层板的表面采用蓝色环保喷塑处理，喷塑厚度控制在60-80μm，耐磨防刮，日常清洁时用湿抹布擦拭即可，不会因为频繁拿取商品出现掉漆、锈蚀的问题，立柱部分采用银灰色喷塑，和多数门店的金属装修风格适配，不会显得突兀。

　　在结构强度校核阶段，按照每层满载2kg的工况做了静力学仿真，立柱的最大变形量仅0.12mm，层板的最大变形量0.08mm，完全满足日常陈列的强度需求，不会出现层板弯曲、立柱倾斜的问题。考虑到门店可能会调整陈列位置，底部固定脚也可以选配万向脚轮配件，更换脚轮后整个货架可以灵活推动，不需要反复拆装固定，适配快闪店、临时促销点位的移动陈列需求。货架的每块层板后侧都设计有10mm高的后挡边，避免商品推放时从后侧掉落，层板和立柱的挂接处采用卡扣式设计，挂接后带有自锁结构，不会因为碰撞出现层板脱落的问题，日常使用时的安全冗余足够。
