适配宜家Mope抽屉的电子元件分隔小零件架

　　这款零件架的设计初衷，是解决电子维修、小批量电子试制工位上，宜家Mope小抽屉内部零散元件混放、翻找效率低的痛点，日常工位上常用的直插电阻、瓷片电容、小型接线端子、贴片元件分装盒这类尺寸偏小的物料，之前直接堆在抽屉里，拿取时经常带翻其他物料，还容易出现不同阻值电阻混放的问题，这款分隔架刚好匹配对应抽屉的内部净空尺寸，整体高度控制在18毫米，不会干涉抽屉的正常推拉闭合，单个抽屉内最多可以叠放5层该款零件架，充分利用抽屉的垂直收纳空间，不需要额外改造原有抽屉柜体，直接放入即可使用。

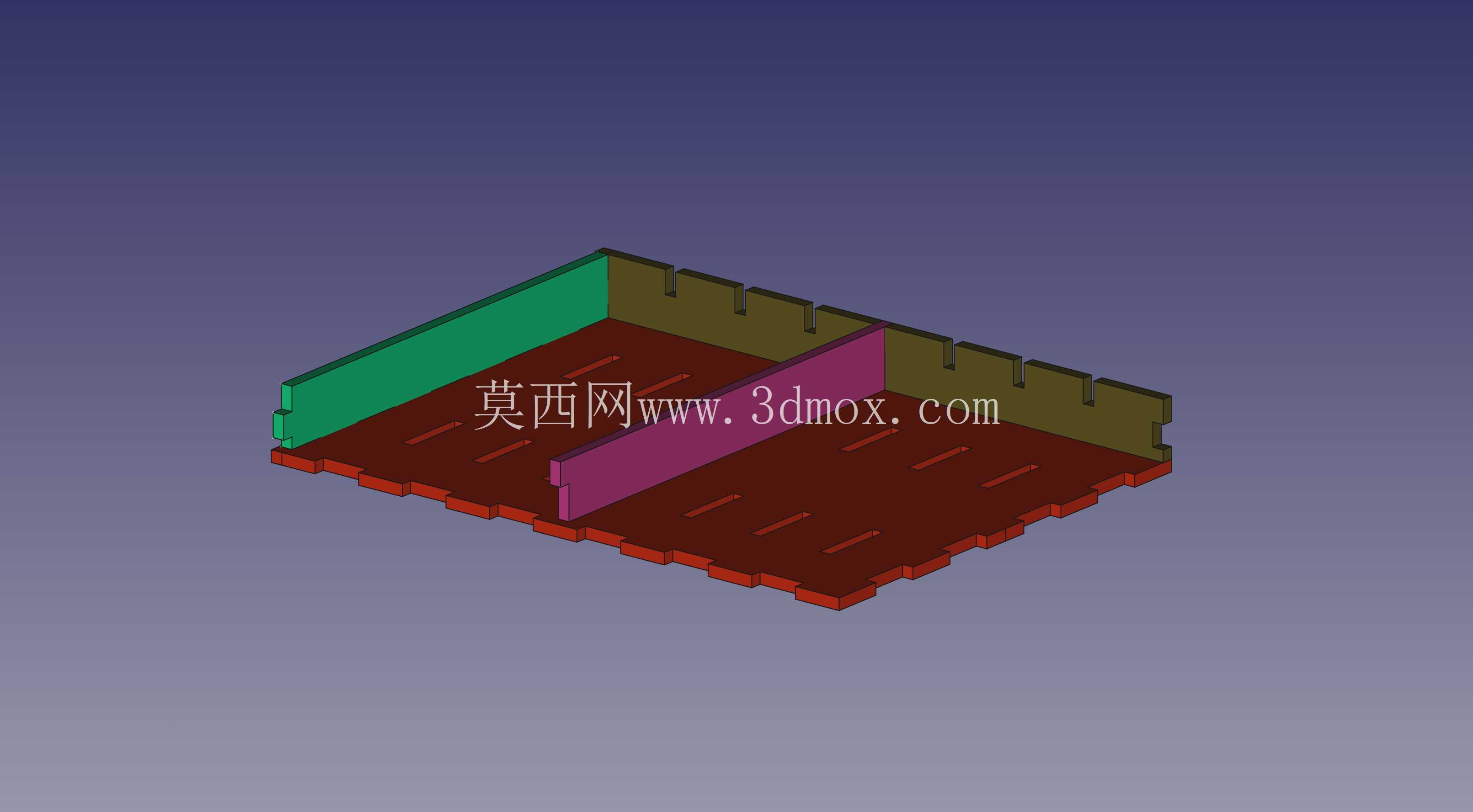

　　从结构设计来看，这款零件架采用无紧固件的卡接拼装结构，所有零件均为平板形态，适配3毫米厚度的板材加工，不管是采用激光切割亚克力、桦木胶合板，还是采用数控铣削加工纸板、胶木板都可以直接生产，不需要额外做攻丝、粘接等后处理工序，拼装时依靠侧板、底板、分隔板上预留的对应卡槽互相卡合固定，拼接完成后整体结构有足够的刚性，日常拿取挪动不会出现散架的问题。底板上预留了均匀排布的卡槽位，用户可以根据自己存放物料的实际尺寸，自由调整内部紫色分隔板的安装位置，既可以划分出多个窄槽存放轴向元件，也可以留出大格空间存放体积稍大的小型连接器、拨码开关这类配件，灵活适配不同的物料收纳需求。

　　实际应用场景中，除了电子工位的元件收纳，这款零件架也可以放在手工工作台内，存放小型螺丝、螺母、顶针、小型钻头这类机加工辅件，或者在模型制作工位存放模型改件、小瓶油漆、精密镊子这类工具，只要是适配尺寸的抽屉都可以直接放入使用。设计时特意将所有板件的边角做了微小的倒角处理，避免激光切割后的锐边划伤手部，侧板上的卡槽间距经过反复校核，分隔板卡入后不会出现松垮晃动的情况，叠放时上层架体的底部可以刚好嵌入下层架体的顶部边缘，叠放多层抽拉抽屉时也不会出现架体滑移错位的问题。

　　建模过程中所有板件的卡槽尺寸都按照3毫米板材的实际公差做了适配，常规激光切割加工出来的零件不需要额外修配就可以顺利拼装，用户如果使用不同厚度的板材，只需要修改卡槽的对应宽度参数即可快速调整模型，不需要重新设计整体结构。架体的外围尺寸完全贴合宜家Mope抽屉的内部边界，放入后不会出现左右晃动的情况，也不会顶住抽屉的内部加强筋，保证抽屉可以完全推合到位，不会出现关不上抽屉的问题。对于需要做小批量工位收纳改造的用户来说，这款结构不需要开模，加工成本极低，调整分隔位置的操作也不需要任何工具，直接拔出分隔板卡入对应卡槽即可完成仓位调整，日常使用维护非常方便。

　　考虑到不同用户的收纳需求差异，模型的结构做了参数化预留，用户如果需要适配其他型号的抽屉，只需要调整底板的长宽尺寸、侧板的长度参数，就可以快速衍生出适配不同抽屉尺寸的版本，内部的分隔板数量、卡槽间距也可以根据存放物料的尺寸做对应调整，不需要推翻原有卡接结构的设计逻辑，大幅降低了二次修改的建模工作量。在实际的电子试制车间应用中，这类分层分隔的零件架可以把单抽屉的物料分类容量提升三倍以上，员工找料的时间可以缩短六成以上，避免了零散物料混放导致的物料损耗、错拿物料导致的试制故障问题。
